承台施工监理细则VIP免费

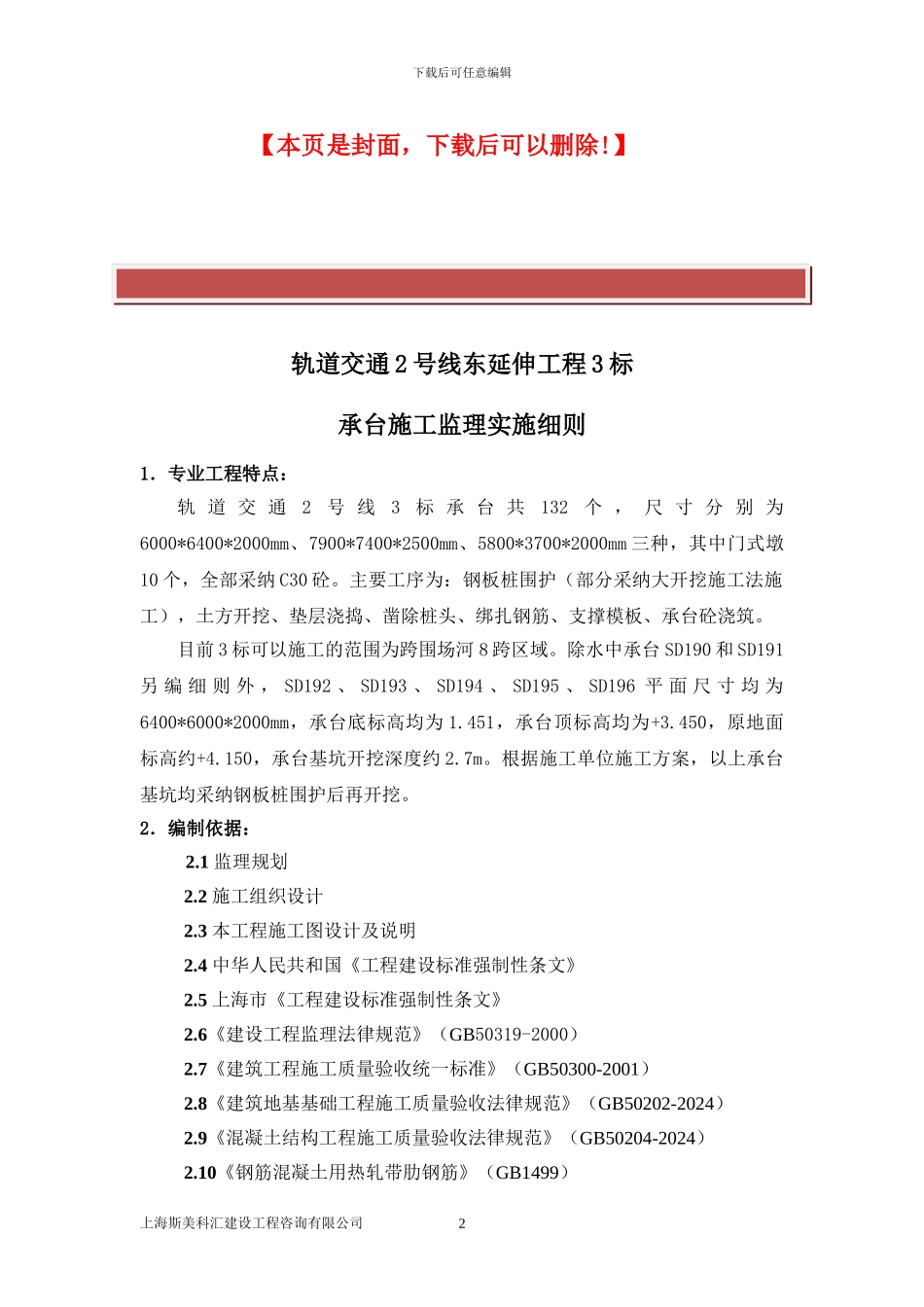

下载后可任意编辑 精品文档下载 上海斯美科汇建设工程咨询有限公司1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】轨道交通 2 号线东延伸工程 3 标承台施工监理实施细则1．专业工程特点：轨 道 交 通2号 线3标 承 台 共132个 ， 尺 寸 分 别 为6000*6400*2000mm、7900*7400*2500mm、5800*3700*2000mm 三种，其中门式墩10 个，全部采纳 C30 砼。主要工序为：钢板桩围护（部分采纳大开挖施工法施工），土方开挖、垫层浇捣、凿除桩头、绑扎钢筋、支撑模板、承台砼浇筑。目前 3 标可以施工的范围为跨围场河 8 跨区域。除水中承台 SD190 和 SD191另 编 细 则 外 ， SD192 、 SD193 、 SD194 、 SD195 、 SD196 平 面 尺 寸 均 为6400*6000*2000mm，承台底标高均为 1.451，承台顶标高均为+3.450，原地面标高约+4.150，承台基坑开挖深度约 2.7m。根据施工单位施工方案，以上承台基坑均采纳钢板桩围护后再开挖。2．编制依据： 2.1 监理规划2.2 施工组织设计2.3 本工程施工图设计及说明2.4 中华人民共和国《工程建设标准强制性条文》2.5 上海市《工程建设标准强制性条文》2.6《建设工程监理法律规范》（GB50319-2000）2.7《建筑工程施工质量验收统一标准》（GB50300-2001）2.8《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）2.9《混凝土结构工程施工质量验收法律规范》（GB50204-2024）2.10《钢筋混凝土用热轧带肋钢筋》（GB1499）上海斯美科汇建设工程咨询有限公司2下载后可任意编辑2.11《钢筋通用技术规程》（JGJ107）2.12《钢筋焊接及验收规程》（JGJ18）2.13 地下铁道施工及验收法律规范(GB50299-1999)2.14 建筑地基基础工程施工验收法律规范(GB50202-2024)2.15 上海市地基基础设计法律规范(DGJ08-11-1999)2.16 上海市市政地下工程施工及验收规程(DGJ08-236-2024)2.17 上海市地基处理技术法律规范(DBJ08-40-1994)2.18 上海市地铁基坑工程施工规程(SZ-08-2000)2.19 城市桥梁工程施工质量验收法律规范（DGJ08-117-2024）2.18 市政 2024 表式3．主要监理工作流程3.1 监理工作流程图3.1 基坑开挖监理工作流程：上海斯美科汇建设工程咨询有限公司3施工单位定位放线，测标高，施工准备、编制施工方案监理工程师复核定位放线，审核施工方案降水，基坑开挖及支撑、垫层底板监理巡视，检查方案的实施，复验坑底标高监理工程师签字监...
