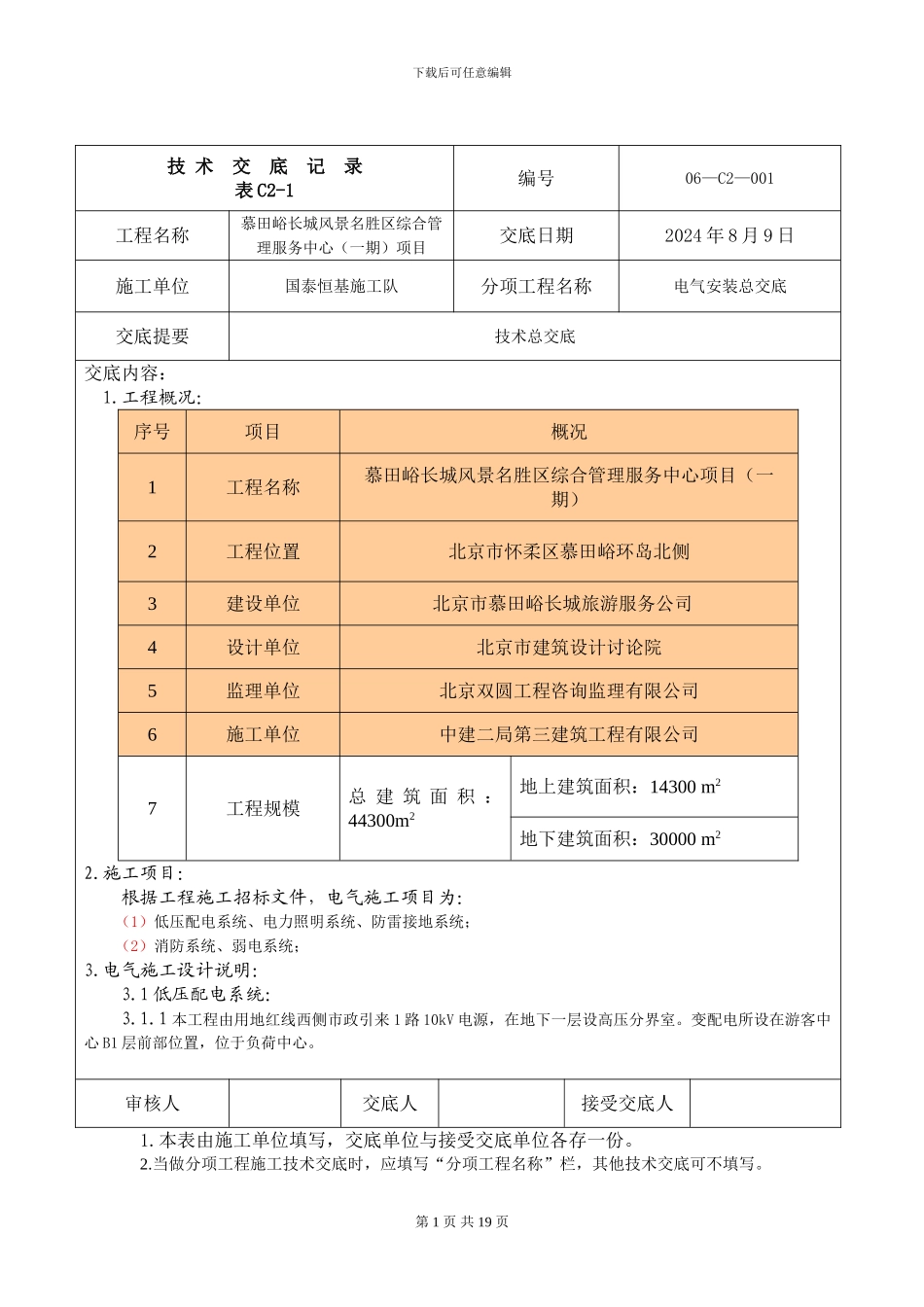

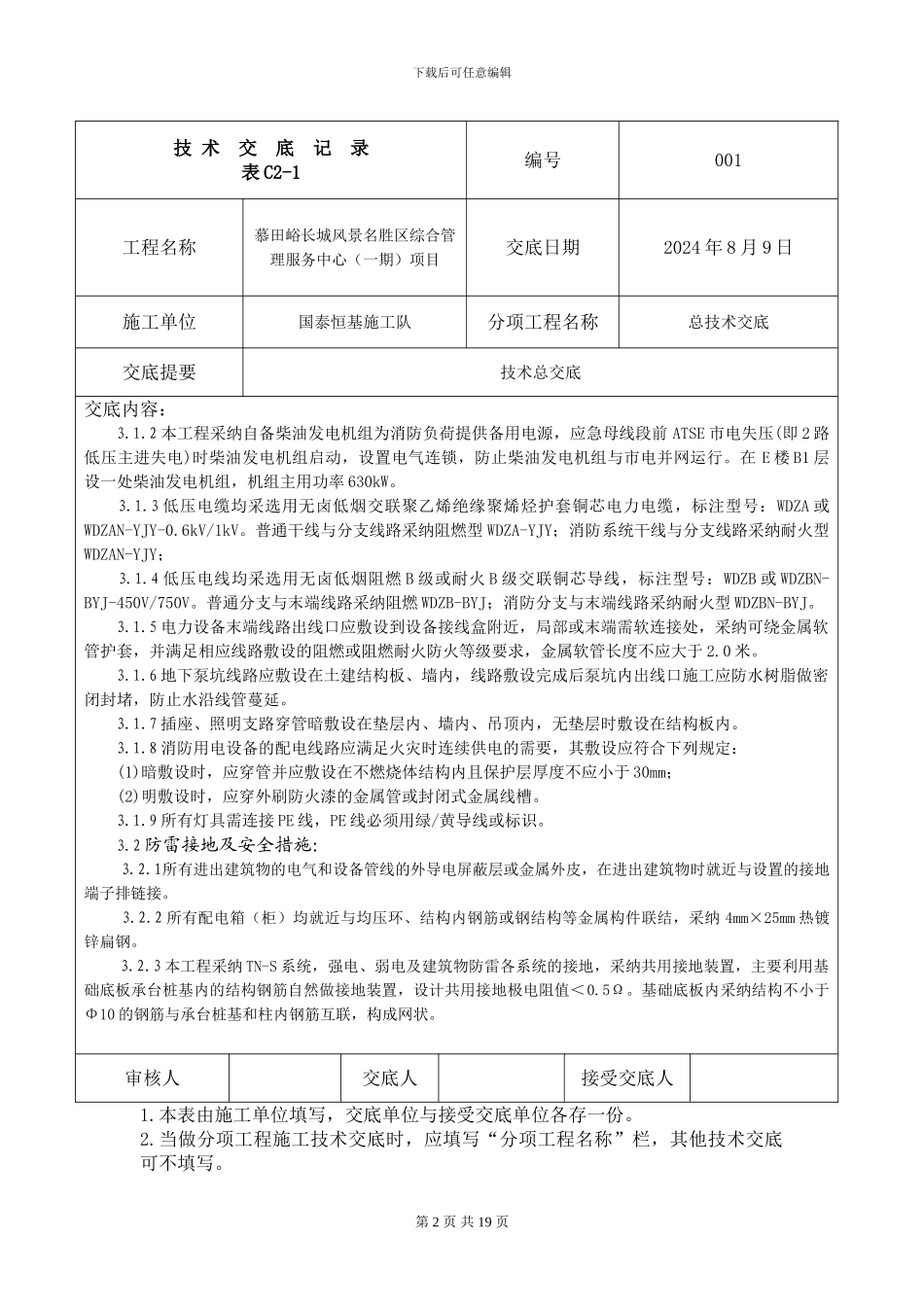

第 1 页 共 19 页下载后可任意编辑技 术 交 底 记 录表 C2-1编号06—C2—001工程名称慕田峪长城风景名胜区综合管理服务中心(一期)项目交底日期2024 年 8 月 9 日施工单位国泰恒基施工队分项工程名称电气安装总交底交底提要技术总交底交底内容: 1.工程概况:序号项目概况1工程名称慕田峪长城风景名胜区综合管理服务中心项目(一期)2工程位置北京市怀柔区慕田峪环岛北侧3建设单位 北京市慕田峪长城旅游服务公司 4设计单位北京市建筑设计讨论院5监理单位北京双圆工程咨询监理有限公司6施工单位中建二局第三建筑工程有限公司7工程规模总 建 筑 面 积 :44300m2地上建筑面积:14300 m2地下建筑面积:30000 m22.施工项目:根据工程施工招标文件,电气施工项目为:(1)低压配电系统、电力照明系统、防雷接地系统;(2)消防系统、弱电系统;3.电气施工设计说明:3.1 低压配电系统:3.1.1 本工程由用地红线西侧市政引来 1 路 10kV 电源,在地下一层设高压分界室。变配电所设在游客中心 B1 层前部位置,位于负荷中心。审核人交底人接受交底人1.本表由施工单位填写,交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。第 2 页 共 19 页下载后可任意编辑技 术 交 底 记 录表 C2-1编号001工程名称慕田峪长城风景名胜区综合管理服务中心(一期)项目交底日期2024 年 8 月 9 日施工单位国泰恒基施工队分项工程名称总技术交底交底提要技术总交底交底内容:3.1.2 本工程采纳自备柴油发电机组为消防负荷提供备用电源,应急母线段前 ATSE 市电失压(即 2 路低压主进失电)时柴油发电机组启动,设置电气连锁,防止柴油发电机组与市电并网运行。在 E 楼 B1 层设一处柴油发电机组,机组主用功率 630kW。 3.1.3 低压电缆均采选用无卤低烟交联聚乙烯绝缘聚烯烃护套铜芯电力电缆,标注型号:WDZA 或WDZAN-YJY-0.6kV/1kV。普通干线与分支线路采纳阻燃型 WDZA-YJY;消防系统干线与分支线路采纳耐火型WDZAN-YJY; 3.1.4 低压电线均采选用无卤低烟阻燃 B 级或耐火 B 级交联铜芯导线,标注型号:WDZB 或 WDZBN-BYJ-450V/750V。普通分支与末端线路采纳阻燃 WDZB-BYJ;消防分支与末端线路采纳耐火型 WDZBN-BYJ。 3.1.5 电力设备末端线路出线口应敷设到设备接线盒附近,局部或末端需软连接处,采纳可绕金属软管护套,并满足相应线...
