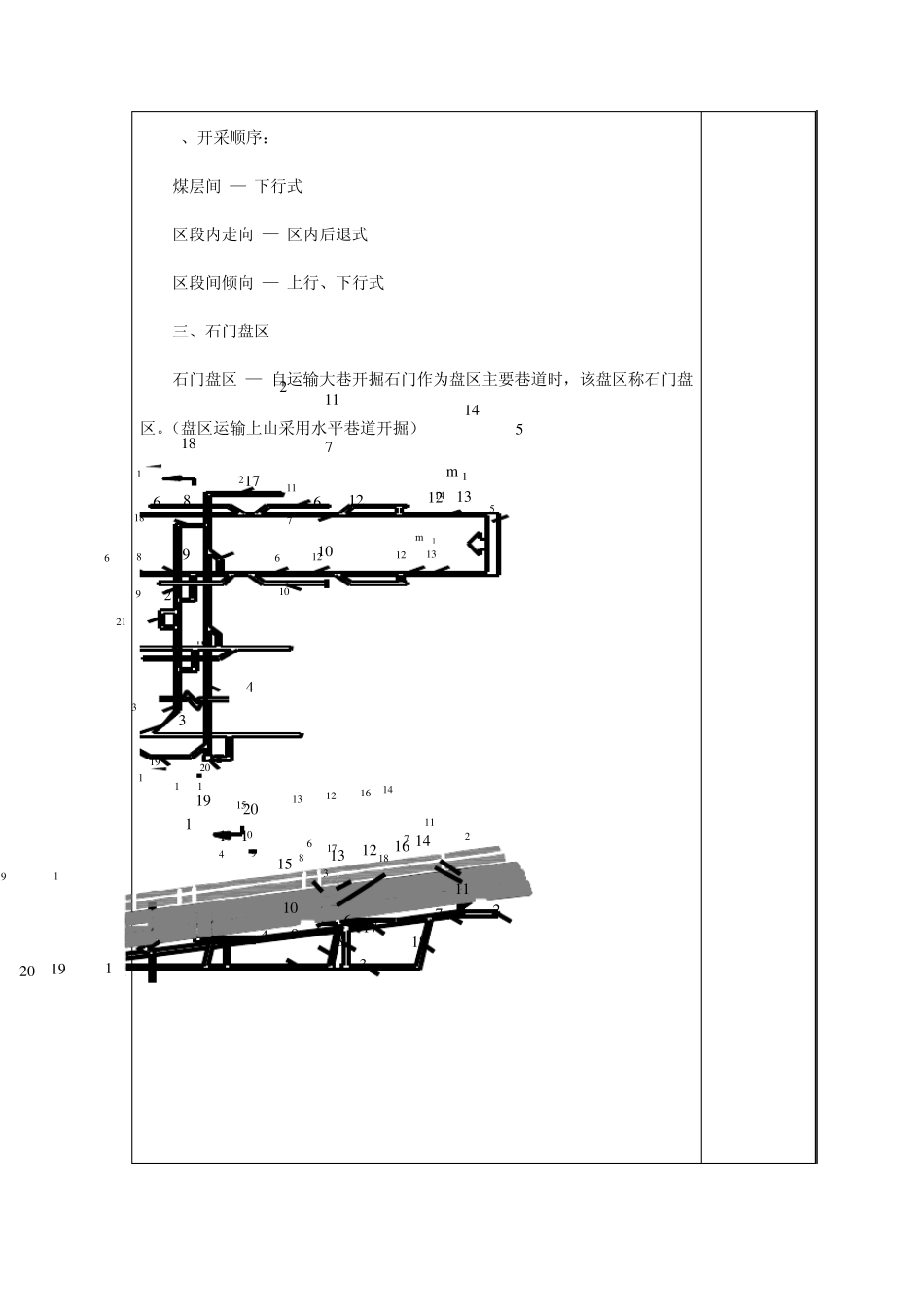

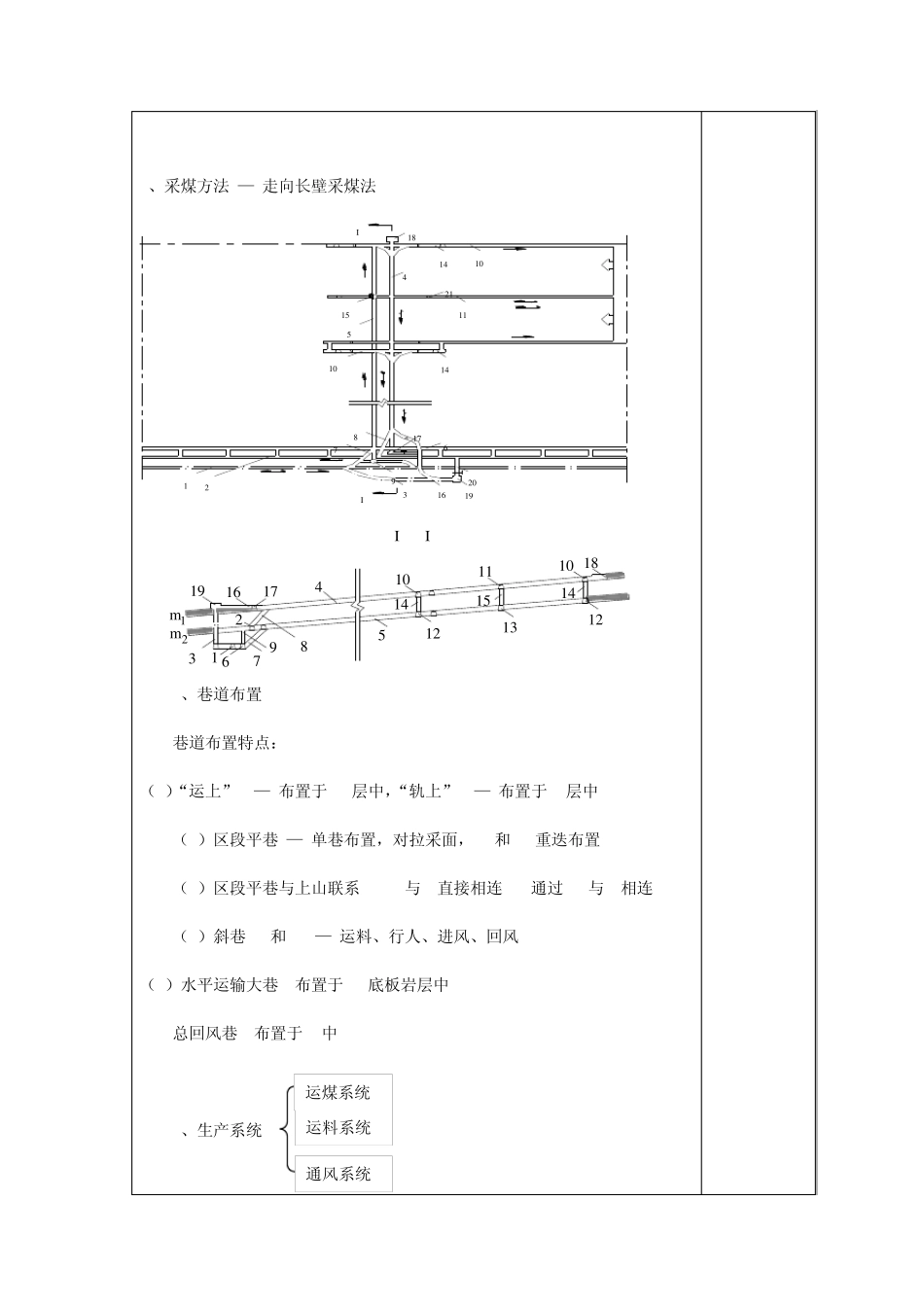

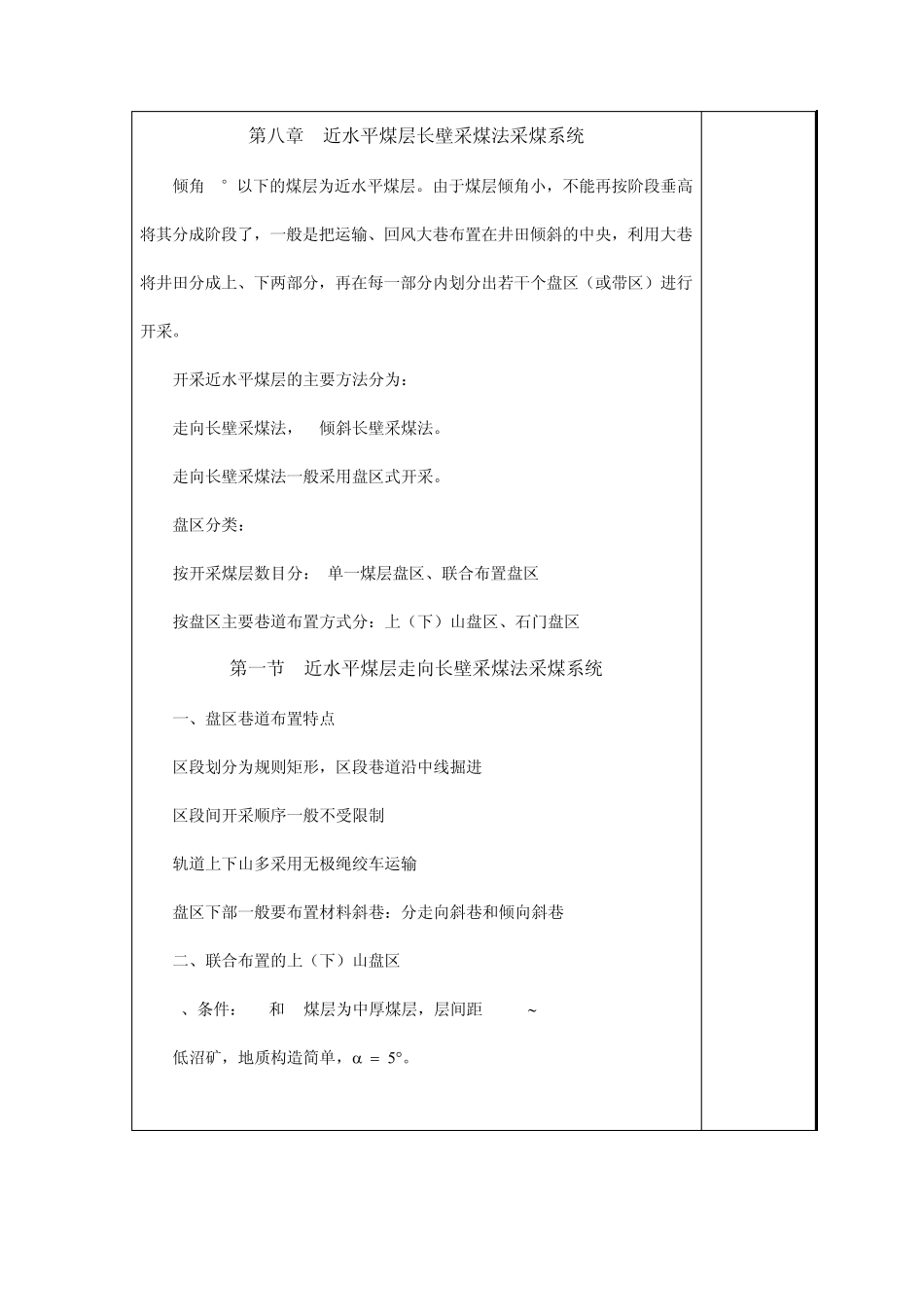

第八章 近水平煤层长壁采煤法采煤系统 倾角8°以下的煤层为近水平煤层。由于煤层倾角小，不能再按阶段垂高将其分成阶段了，一般是把运输、回风大巷布置在井田倾斜的中央，利用大巷将井田分成上、下两部分，再在每一部分内划分出若干个盘区（或带区）进行开采。 开采近水平煤层的主要方法分为： 走向长壁采煤法， 倾斜长壁采煤法。 走向长壁采煤法一般采用盘区式开采。 盘区分类： 按开采煤层数目分： 单一煤层盘区、联合布置盘区 按盘区主要巷道布置方式分：上（下）山盘区、石门盘区 第一节 近水平煤层走向长壁采煤法采煤系统 一、盘区巷道布置特点 区段划分为规则矩形，区段巷道沿中线掘进 区段间开采顺序一般不受限制 轨道上下山多采用无极绳绞车运输 盘区下部一般要布置材料斜巷：分走向斜巷和倾向斜巷 二、联合布置的上（下）山盘区 1、条件： M1和 M2煤层为中厚煤层，层间距 H=10  15m 低沼矿，地质构造简单，  。 2、采煤方法 — 走向长壁采煤法 214151114101851014781769316192012II 87961319mm16174512101513111410 181212214II 3、巷道布置 巷道布置特点： （1）“运上”5 — 布置于 M2层中，“轨上”4 — 布置于 M1层中 （2）区段平巷 — 单巷布置，对拉采面，10和 12重迭布置 （3）区段平巷与上山联系 11与 4直接相连 11通过 15与 5相连 （4）斜巷 14和 21 — 运料、行人、进风、回风 （5）水平运输大巷 1布置于 M2底板岩层中 总回风巷 2布置于 m2中 4、生产系统 运料系统 通风系统 运煤系统 5、开采顺序： 煤层间 — 下行式 区段内走向 — 区内后退式 区段间倾向 — 上行、下行式 三、石门盘区 石门盘区 — 自运输大巷开掘石门作为盘区主要巷道时，该盘区称石门盘区。（盘区运输上山采用水平巷道开掘） 2111418756892117612101213m431920111115131216 141127183176894119201012111418756892117612101213m43192011111513121614112718317689411910 （一）石门盘区巷道布置特点 采区开采条件： 煤层 厚度（m） 层间距（m） m1 0.9 m2 4.4 3.3 m3 4.5 2.6  = ，低沼矿，盘区走向2200m， 倾斜长800  1000m，走向长壁采煤法。 石门盘区巷道布置特点 1）运输大巷1置于距M3煤层约20m的底板岩石中（运输水平）回风大巷（2）置于距M3约10m的底板岩石中（回风水平） 2） 盘区石门3置于距M3的底板岩石中，与（1）...
