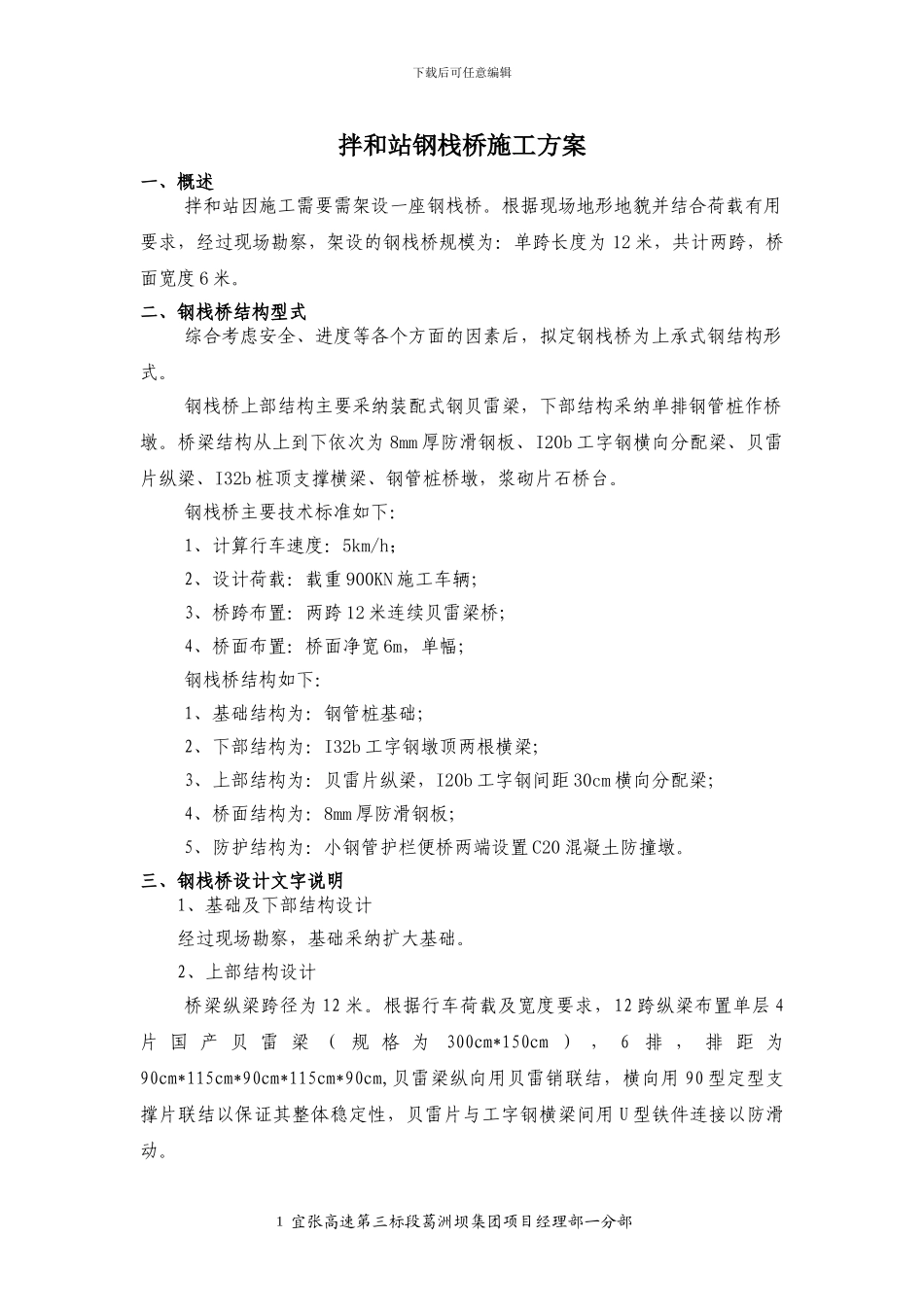

下载后可任意编辑 宜昌至张家界高速公路拌和站钢栈桥施工方案 宜张高速公路第三标段葛洲坝集团项目经理部一分部二○一三年十二月·宜都 宜张高速第三标段葛洲坝集团项目经理部一分部 1下载后可任意编辑拌和站钢栈桥施工方案一、概述拌和站因施工需要需架设一座钢栈桥
根据现场地形地貌并结合荷载有用要求，经过现场勘察，架设的钢栈桥规模为：单跨长度为 12 米，共计两跨，桥面宽度 6 米
二、钢栈桥结构型式综合考虑安全、进度等各个方面的因素后，拟定钢栈桥为上承式钢结构形式
钢栈桥上部结构主要采纳装配式钢贝雷梁，下部结构采纳单排钢管桩作桥墩
桥梁结构从上到下依次为 8mm 厚防滑钢板、I20b 工字钢横向分配梁、贝雷片纵梁、I32b 桩顶支撑横梁、钢管桩桥墩，浆砌片石桥台
钢栈桥主要技术标准如下：1、计算行车速度：5km/h；2、设计荷载：载重 900KN 施工车辆；3、桥跨布置：两跨 12 米连续贝雷梁桥；4、桥面布置：桥面净宽 6m，单幅；钢栈桥结构如下：1、基础结构为：钢管桩基础；2、下部结构为：I32b 工字钢墩顶两根横梁；3、上部结构为：贝雷片纵梁，I20b 工字钢间距 30cm 横向分配梁；4、桥面结构为：8mm 厚防滑钢板；5、防护结构为：小钢管护栏便桥两端设置 C20 混凝土防撞墩
三、钢栈桥设计文字说明1、基础及下部结构设计经过现场勘察，基础采纳扩大基础
2、上部结构设计桥梁纵梁跨径为 12 米
根据行车荷载及宽度要求，12 跨纵梁布置单层 4片 国 产 贝 雷 梁 （ 规 格 为300cm*150cm ） ， 6排 ， 排 距 为90cm*115cm*90cm*115cm*90cm,贝雷梁纵向用贝雷销联结，横向用 90 型定型支撑片联结以保证其整体稳定性，贝雷片与工字钢横梁间用 U 型铁件连接以防滑动

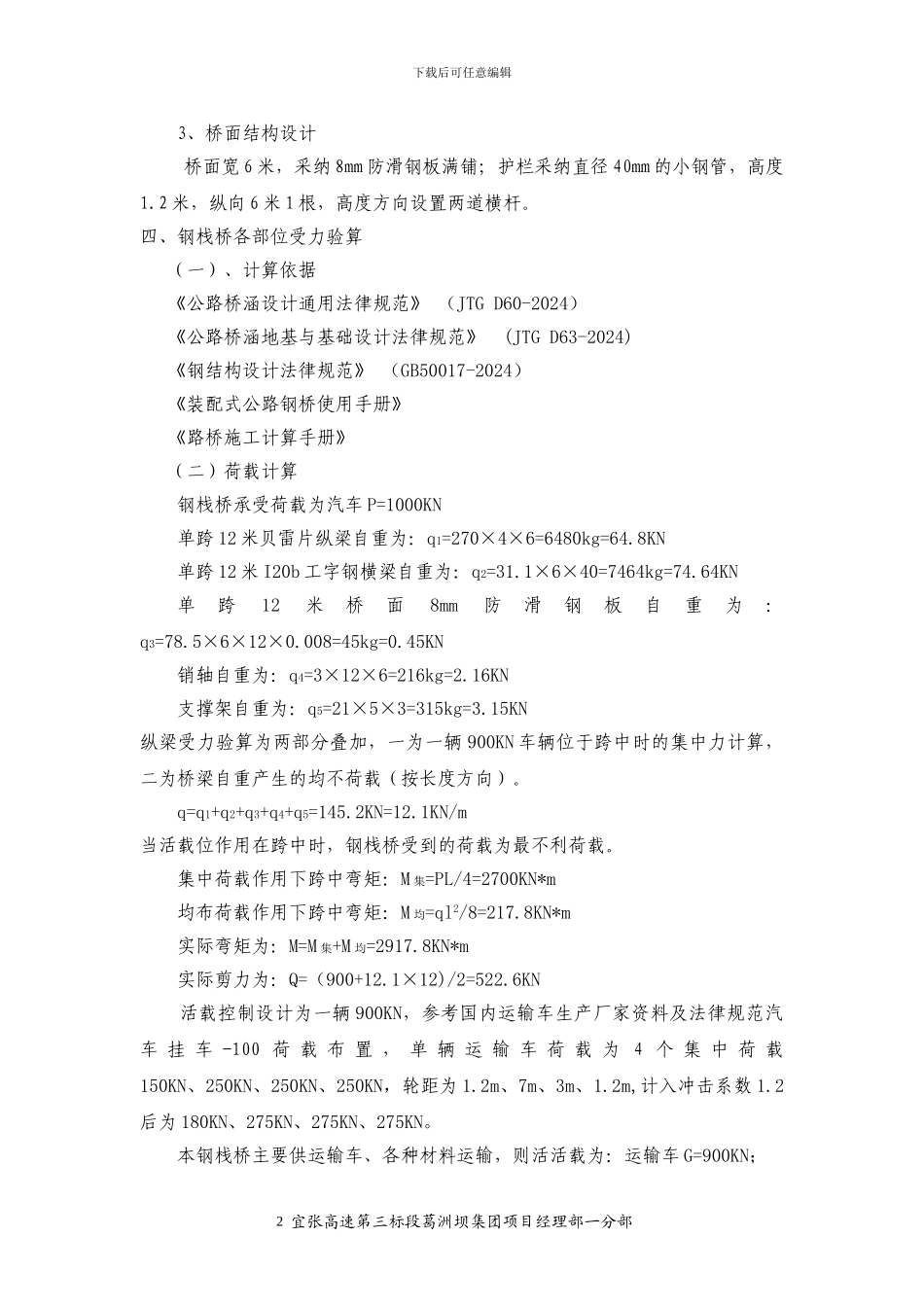

宜张高速第三标段葛洲坝集团项目经理部一分部 2下载后可任意编辑3、桥面
