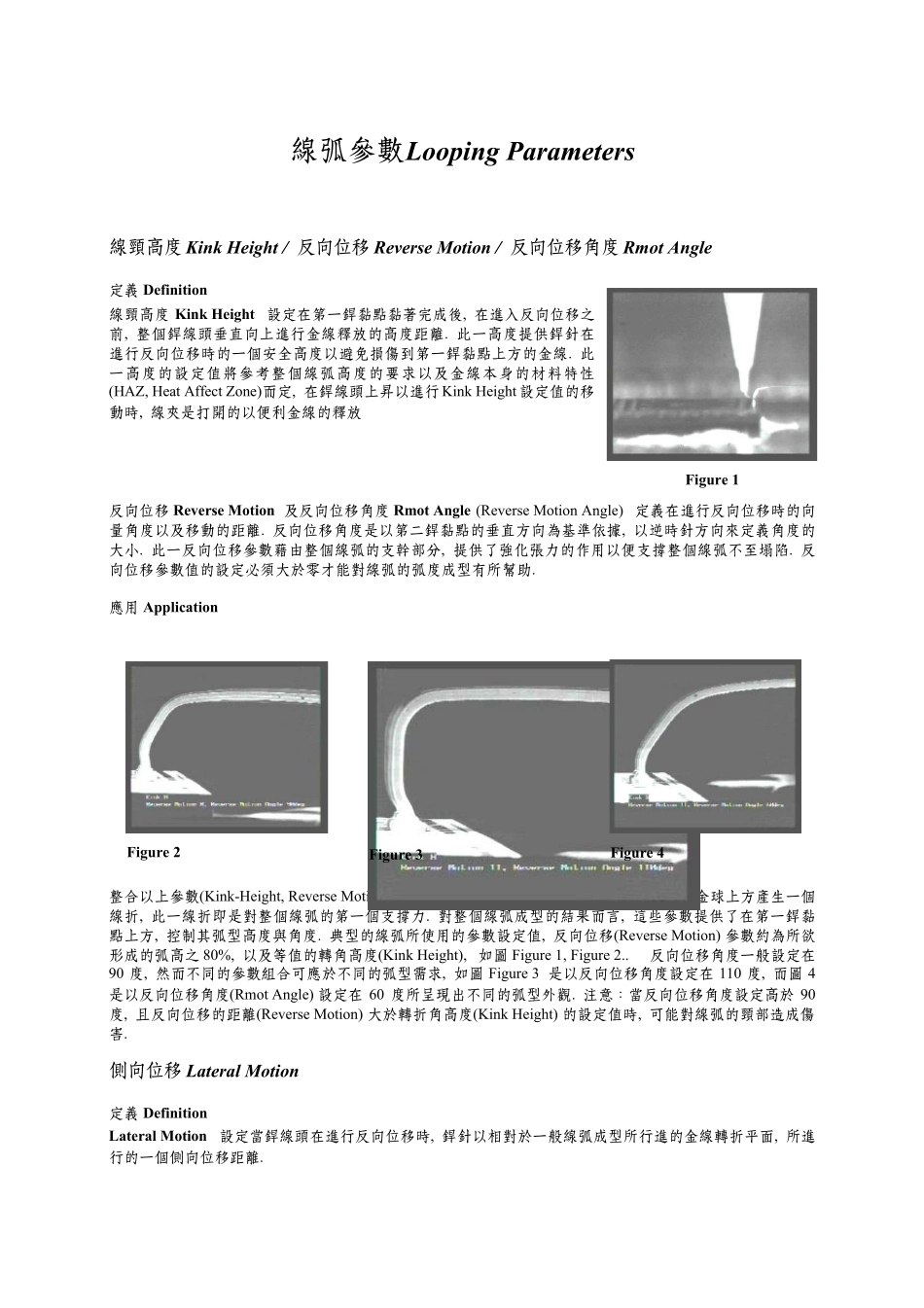

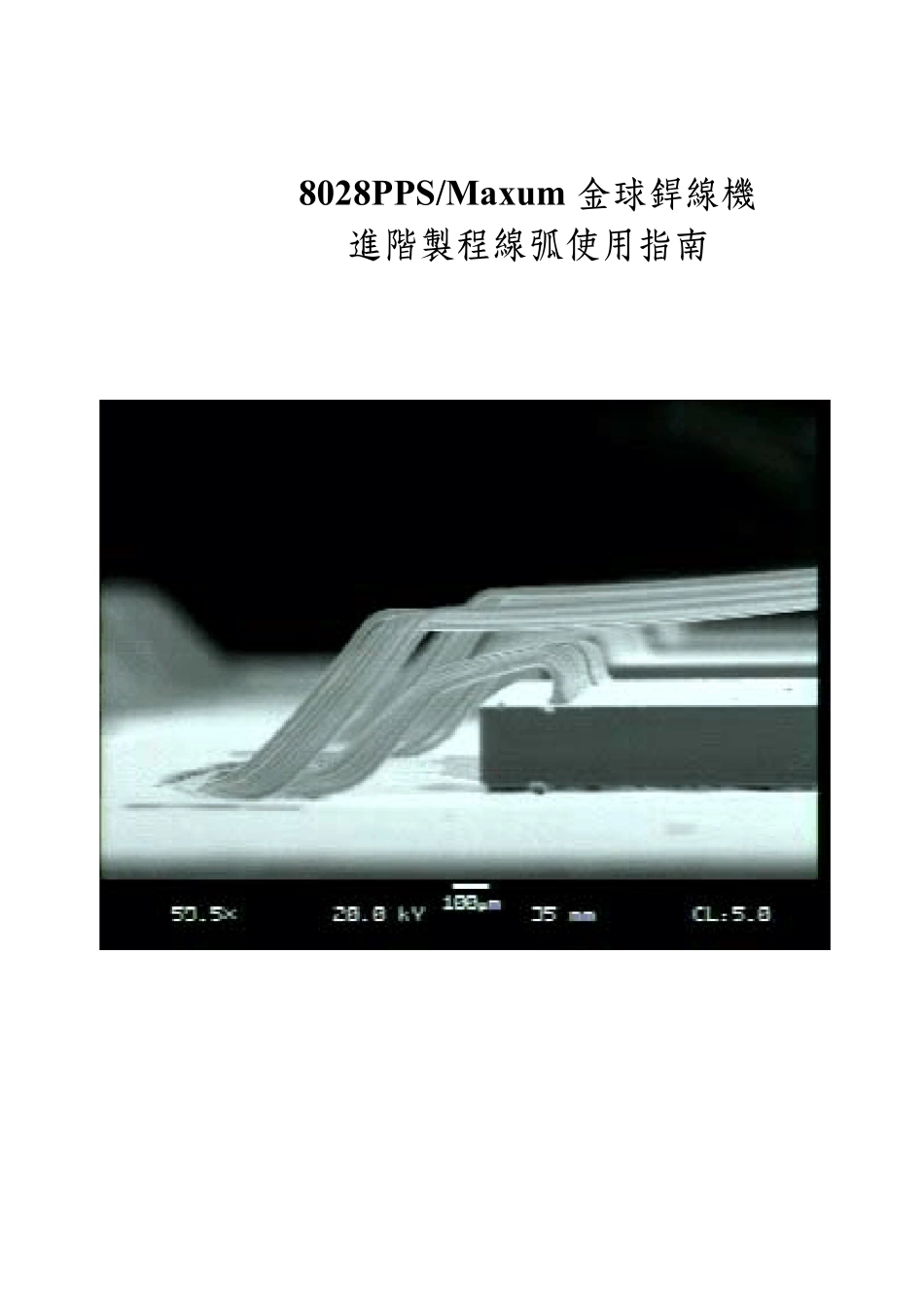

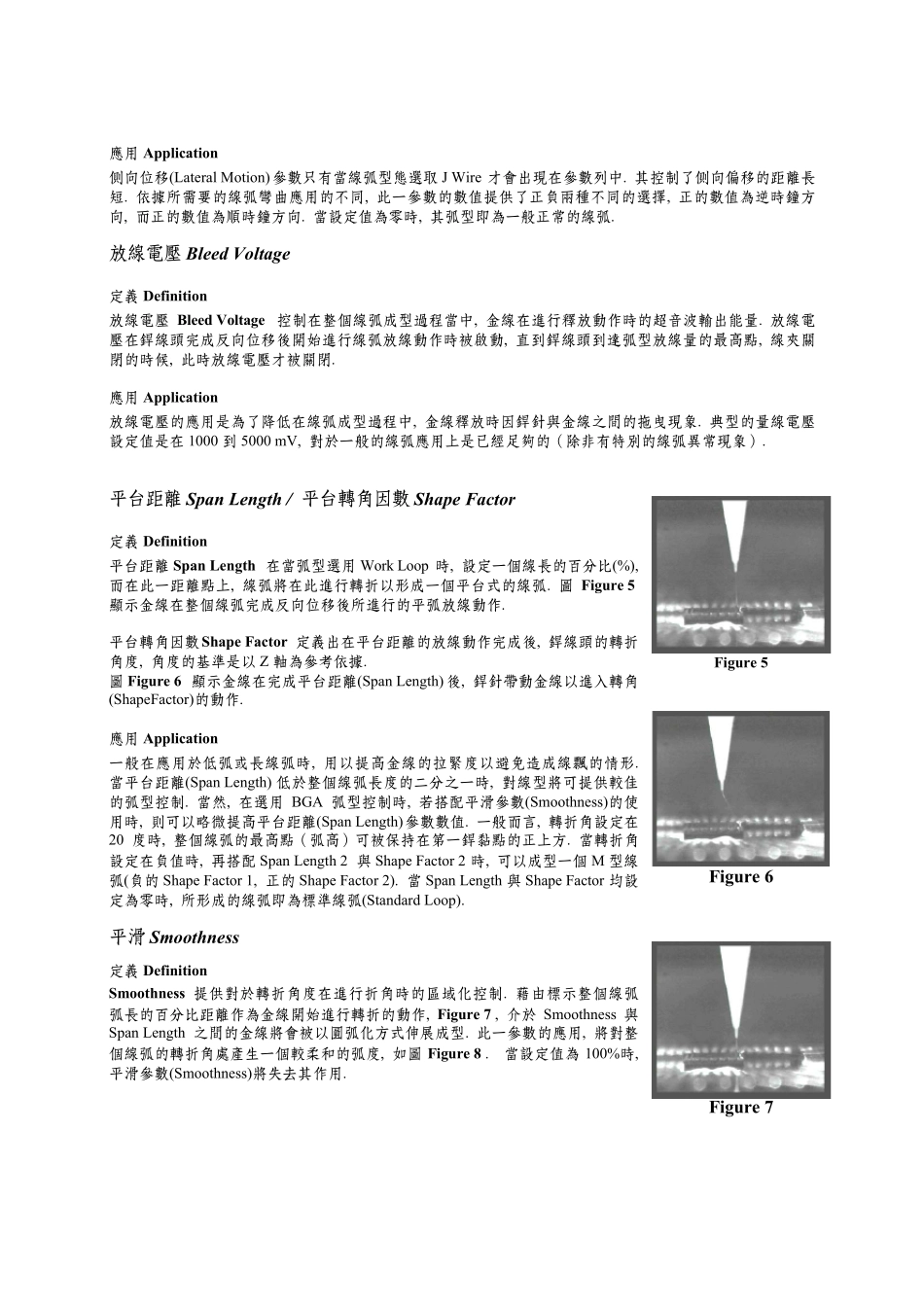

8028PPS/Maxum 金球銲線機 進階製程線弧使用指南線弧參數Looping Parameters 線頸高度 Kink Height / 反向位移 Rev erse Motion / 反向位移角度 Rmot Angle 定義 Definition 線頸高度 Kink Height 設定在第一銲黏點黏著完成後, 在進入反向位移之前, 整個銲線頭垂直向上進行金線釋放的高度距離. 此一高度提供銲針在進行反向位移時的一個安全高度以避免損傷到第一銲黏點上方的金線. 此一高度的設定值將參考整個線弧高度的要求以及金線本身的材料特性(HAZ, Heat Affect Zone)而定, 在銲線頭上昇以進行 Kink Height 設定值的移動時, 線夾是打開的以便利金線的釋放 反向位移 Reverse Motion 及反向位移角度 Rmot Angle (Reverse Motion Angle) 定義在進行反向位移時的向量角度以及移動的距離. 反向位移角度是以第二銲黏點的垂直方向為基準依據, 以逆時針方向來定義角度的大小. 此一反向位移參數藉由整個線弧的支幹部分, 提供了強化張力的作用以便支撐整個線弧不至塌陷. 反向位移參數值的設定必須大於零才能對線弧的弧度成型有所幫助. 應用 Application 整合以上參數(Kink-Height, Reverse Motion 以及 Rmot Angle)對整個線弧在成型移動時, 在金球上方產生一個線折, 此一線折即是對整個線弧的第一個支撐力. 對整個線弧成型的結果而言, 這些參數提供了在第一銲黏點上方, 控制其弧型高度與角度. 典型的線弧所使用的參數設定值, 反向位移(Reverse Motion) 參數約為所欲形成的弧高之 80%, 以及等值的轉角高度(Kink Height), 如圖 Figure 1, Figure 2.. 反向位移角度一般設定在90 度, 然而不同的參數組合可應於不同的弧型需求, 如圖 Figure 3 是以反向位移角度設定在 110 度, 而圖 4是以反向位移角度(Rmot Angle) 設定在 60 度所呈現出不同的弧型外觀. 注意:當反向位移角度設定高於 90度, 且反向位移的距離(Reverse Motion) 大於轉折角高度(Kink Height) 的設定值時, 可能對線弧的頸部造成傷害. 側向位移 Lateral Motion 定義 Definition Lateral Motion 設定當銲線頭在進行反向位移時, 銲針以相對於一般線弧成型所行進的金線轉折平面, 所進行的一個側向位移距離. Figure 1 Figure 2 Figure 3 Figure 4 應用 Application 側向位移(Lateral Motion)參數只有當線弧型態選取 J Wire 才會出現在參數列中. 其控制了側向偏移的距離長...
