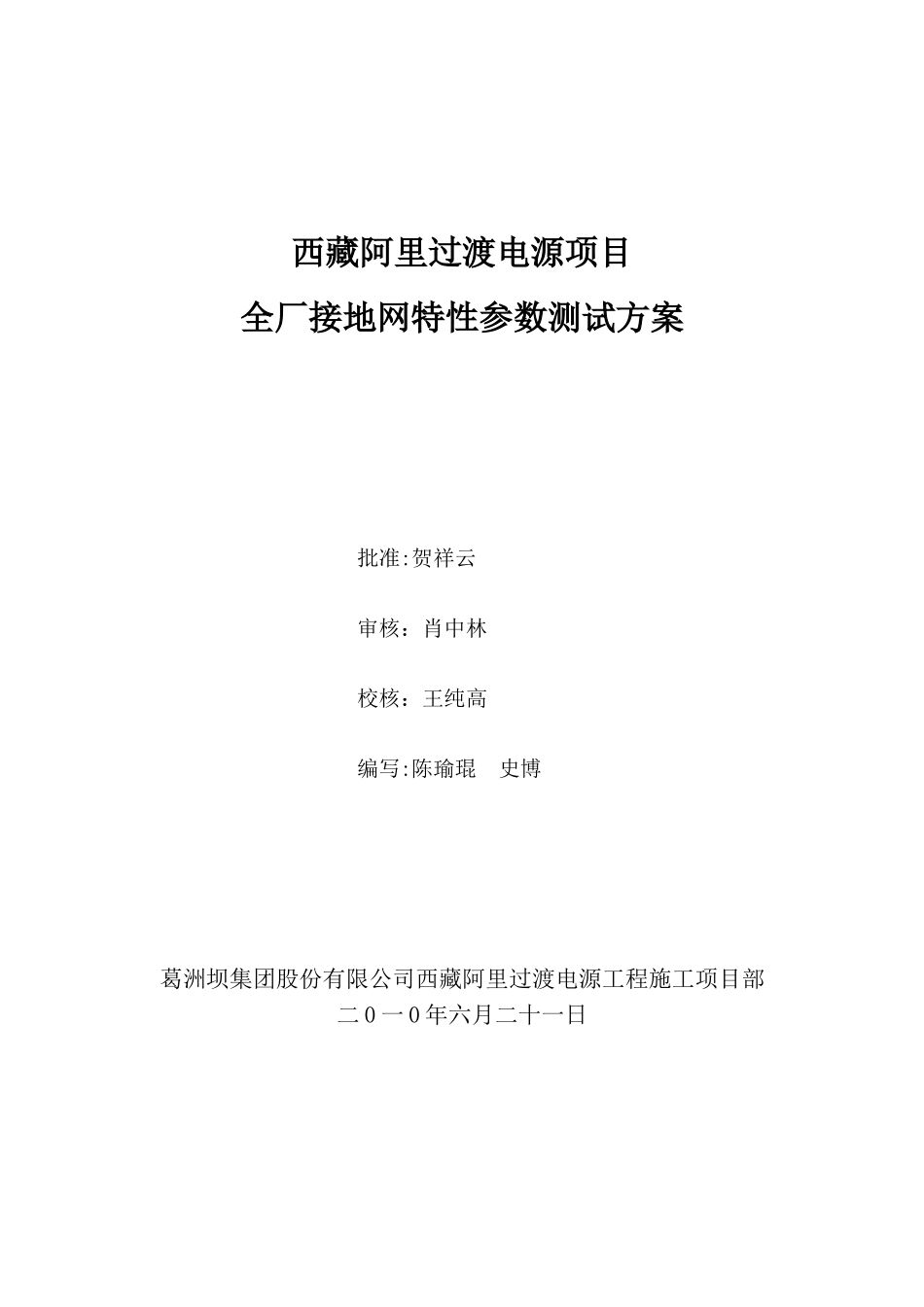

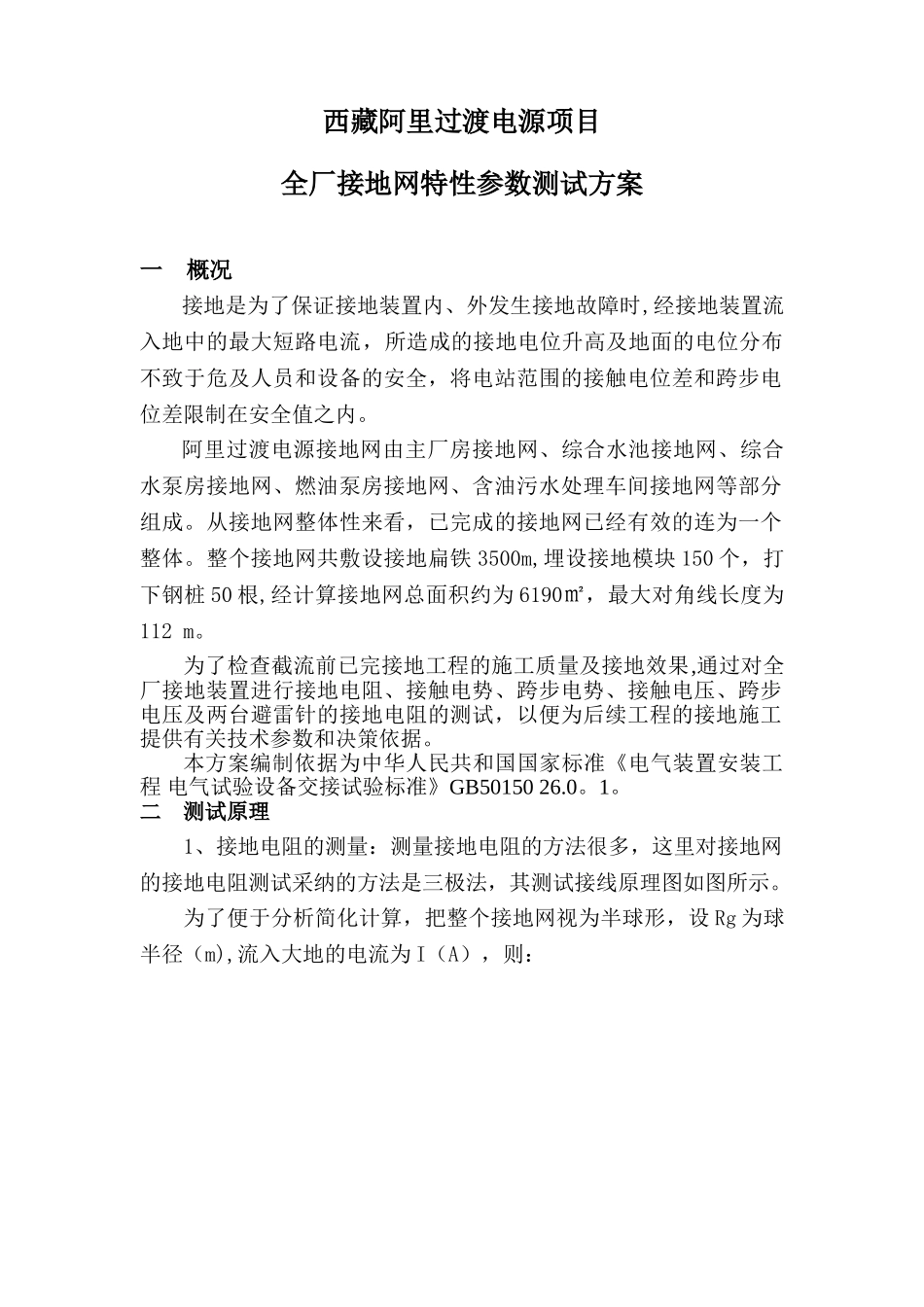

西藏阿里过渡电源项目全厂接地网特性参数测试方案批准:贺祥云审核：肖中林校核：王纯高编写:陈瑜琨 史博葛洲坝集团股份有限公司西藏阿里过渡电源工程施工项目部二 0 一 0 年六月二十一日西藏阿里过渡电源项目全厂接地网特性参数测试方案一 概况接地是为了保证接地装置内、外发生接地故障时,经接地装置流入地中的最大短路电流，所造成的接地电位升高及地面的电位分布不致于危及人员和设备的安全，将电站范围的接触电位差和跨步电位差限制在安全值之内。阿里过渡电源接地网由主厂房接地网、综合水池接地网、综合水泵房接地网、燃油泵房接地网、含油污水处理车间接地网等部分组成。从接地网整体性来看，已完成的接地网已经有效的连为一个整体。整个接地网共敷设接地扁铁 3500m,埋设接地模块 150 个，打下钢桩 50 根,经计算接地网总面积约为 6190㎡，最大对角线长度为112 m。为了检查截流前已完接地工程的施工质量及接地效果,通过对全厂接地装置进行接地电阻、接触电势、跨步电势、接触电压、跨步电压及两台避雷针的接地电阻的测试，以便为后续工程的接地施工提供有关技术参数和决策依据。本方案编制依据为中华人民共和国国家标准《电气装置安装工程 电气试验设备交接试验标准》GB50150 26.0。1。二 测试原理1、接地电阻的测量：测量接地电阻的方法很多，这里对接地网的接地电阻测试采纳的方法是三极法，其测试接线原理图如图所示。为了便于分析简化计算，把整个接地网视为半球形，设 Rg 为球半径（m),流入大地的电流为 I（A），则：三极法测接地电阻的原理接线图在距球心为 x（m)处球面上电流密度为： （A/m2）根据电场强度 (v/m)则距球心 x（x≥Rg）处所具有的电位为 (V)因此电极 1 使 1、2 之间所呈现的电位差为 (V）电极 3 使 1、2 之间所呈现的电位差为 （V)U1、U2之间的总电位差为 （V）则 U1、U2之间呈现的电阻 Rg 为 （Ω）而接地网的接地电阻实际等于 （Ω)欲使测量的接地电阻 Rg 与接地网的实际电阻 R 两者是相等的，则必须有设 ,则有 即 得 (负根舍去） 上述分析过程表明,假如电流极置于非无穷远处，则电压极将对电流极与被测接地网两者之间进行黄金分割，即放在距接地网0。618 处,就可测得接地网的真实接地电阻。事实上，一般将电流极与电压极布置成一直线，电流极与接地网边缘之间的距离 d13为接地网最大对角线 D 的 4～5 倍，电压极到接地网的距离 d12 约为 d13的 50%～60%...
