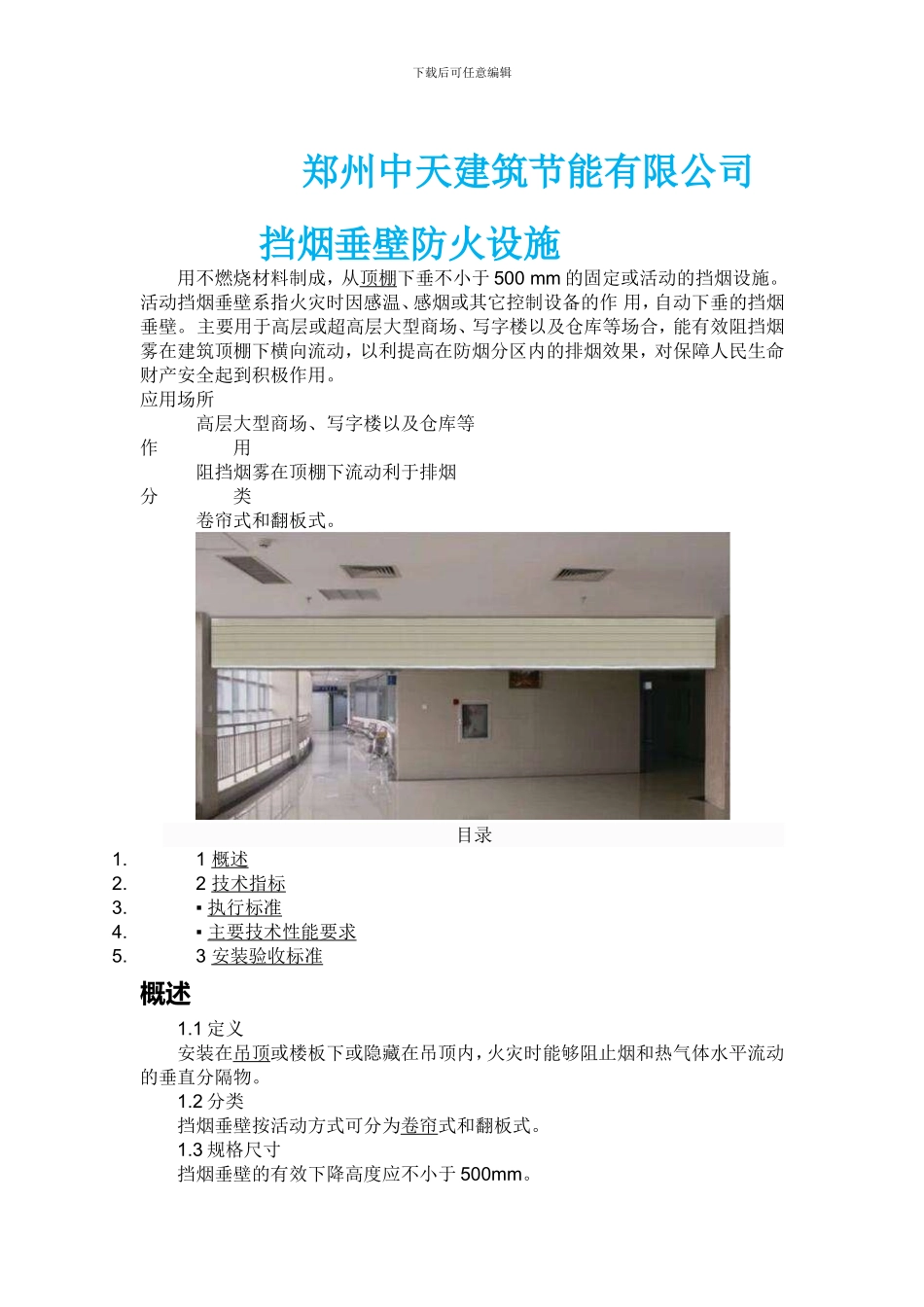

下载后可任意编辑郑州中天建筑节能有限公司 挡烟垂壁防火设施用不燃烧材料制成，从顶棚下垂不小于 500 mm 的固定或活动的挡烟设施。活动挡烟垂壁系指火灾时因感温、感烟或其它控制设备的作 用，自动下垂的挡烟垂壁。 主要用于高层或超高层大型商场、写字楼以及仓库等场合，能有效阻挡烟雾在建筑顶棚下横向流动，以利提高在防烟分区内的排烟效果，对保障人民生命财产安全起到积极作用。应用场所高层大型商场、写字楼以及仓库等作 用阻挡烟雾在顶棚下流动利于排烟分 类卷帘式和翻板式。目录1.1 概述2.2 技术指标3.▪ 执行标准4.▪ 主要技术性能要求5.3 安装验收标准概述1.1 定义安装在吊顶或楼板下或隐藏在吊顶内，火灾时能够阻止烟和热气体水平流动的垂直分隔物。1.2 分类挡烟垂壁按活动方式可分为卷帘式和翻板式。1.3 规格尺寸挡烟垂壁的有效下降高度应不小于 500mm。下载后可任意编辑卷帘式挡烟垂壁的单节宽度应不大于 6000mm。翻板式挡烟垂壁的单节宽度应不大于 2400mm。技术指标商场挡烟垂壁执行标准公安部 GA 533-2024《挡烟垂壁》，该标准于 2024 年 12 月 1 日起实施。升级替代原标准 GA 533-2024《挡烟垂壁》。以下是 2024 版标准内容摘录。主要技术性能要求1）外观（1）挡烟垂壁的标牌应牢固，标识应清楚。（2）挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷；其表面必须做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。商场挡烟垂壁（3）卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷；其表面应平直、洁净、美观。下载后可任意编辑防火卷帘（4）各零部件的组装、拼接处不允许有错位。2）材料及零部件（1）挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。（2）挡烟垂壁所用的电机及控制箱（含按钮盒）应是经国家检测机构检验合格的产品。（3）挡烟垂壁挡烟部件在（200±15）℃、（25±5）Pa 差压时的漏烟量应不大于 25m/(m·h)。（4）卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时，其搭接宽度应不小于 20mm。（5）单节挡烟垂壁的宽度不能满足防烟分区要求时，可用多节垂壁以搭接的形式安装使用，且搭接宽度应满足：a）卷帘式挡烟垂壁应不小于 100mm；b）翻板式挡烟垂壁应不小于 20mm。下载后可任意编辑（6）挡烟垂壁边沿与建筑物结构表面应保持最小距离，此距离不应...
