连铸常用耐火材料VIP专享VIP免费

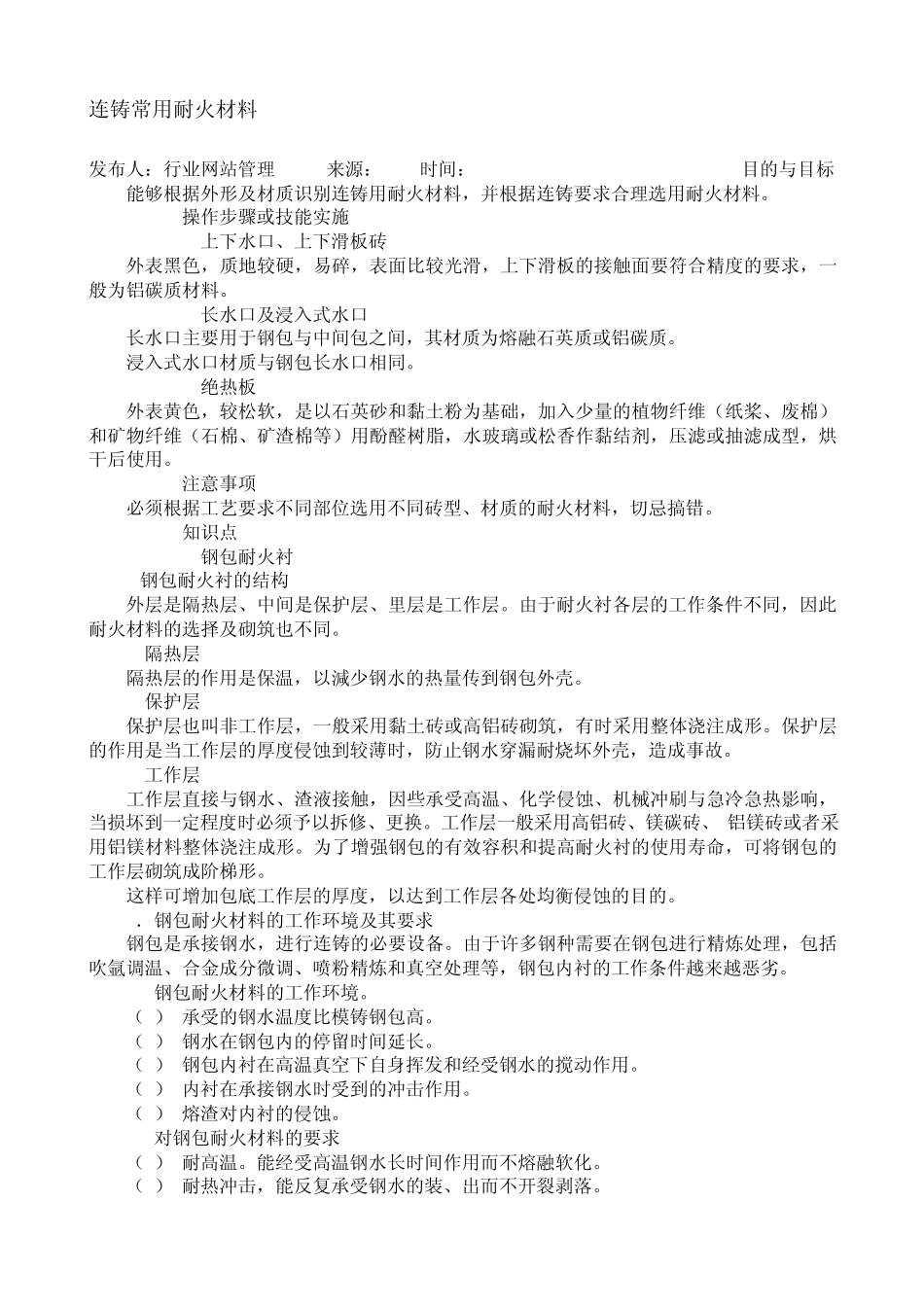

连铸常用耐火材料 发布人：行业网站管理wlq 来源： 时间：2006-7-26 11:31:50 1.1.1目的与目标 能够根据外形及材质识别连铸用耐火材料，并根据连铸要求合理选用耐火材料。 1.1.2 操作步骤或技能实施 1.1.2.1 上下水口、上下滑板砖 外表黑色，质地较硬，易碎，表面比较光滑，上下滑板的接触面要符合精度的要求，一般为铝碳质材料。 1.1.2.2 长水口及浸入式水口 长水口主要用于钢包与中间包之间，其材质为熔融石英质或铝碳质。 浸入式水口材质与钢包长水口相同。 1.1.2.3 绝热板 外表黄色，较松软，是以石英砂和黏土粉为基础，加入少量的植物纤维（纸桨、废棉）和矿物纤维（石棉、矿渣棉等）用酚醛树脂，水玻璃或松香作黏结剂，压滤或抽滤成型，烘干后使用。 1.1.3 注意事项 必须根据工艺要求不同部位选用不同砖型、材质的耐火材料，切忌搞错。 1.1.4 知识点 1.1.4.1 钢包耐火衬 A钢包耐火衬的结构 外层是隔热层、中间是保护层、里层是工作层。由于耐火衬各层的工作条件不同，因此耐火材料的选择及砌筑也不同。 a.隔热层 隔热层的作用是保温，以減少钢水的热量传到钢包外壳。 b.保护层 保护层也叫非工作层，一般采用黏土砖或高铝砖砌筑，有时采用整体浇注成形。保护层的作用是当工作层的厚度侵蚀到较薄时，防止钢水穿漏耐烧坏外壳，造成事故。 c.工作层 工作层直接与钢水、渣液接触，因些承受高温、化学侵蚀、机械冲刷与急冷急热影响，当损坏到一定程度时必须予以拆修、更换。工作层一般采用高铝砖、镁碳砖、 铝镁砖或者采用铝镁材料整体浇注成形。为了增强钢包的有效容积和提高耐火衬的使用寿命，可将钢包的工作层砌筑成阶梯形。 这样可增加包底工作层的厚度，以达到工作层各处均衡侵蚀的目的。 B．钢包耐火材料的工作环境及其要求 钢包是承接钢水，进行连铸的必要设备。由于许多钢种需要在钢包进行精炼处理，包括吹氩调温、合金成分微调、喷粉精炼和真空处理等，钢包内衬的工作条件越来越恶劣。 a. 钢包耐火材料的工作环境。 （1） 承受的钢水温度比模铸钢包高。 （2） 钢水在钢包内的停留时间延长。 （3） 钢包内衬在高温真空下自身挥发和经受钢水的搅动作用。 （4） 内衬在承接钢水时受到的冲击作用。 （5） 熔渣对内衬的侵蚀。 b. 对钢包耐火材料的要求 （1） 耐高温。能经受高温钢水长时间作用而不熔融软化。 （2） 耐热冲击，能反复承受钢水的装、出而不开裂剥落。 （3） 耐熔渣的...
