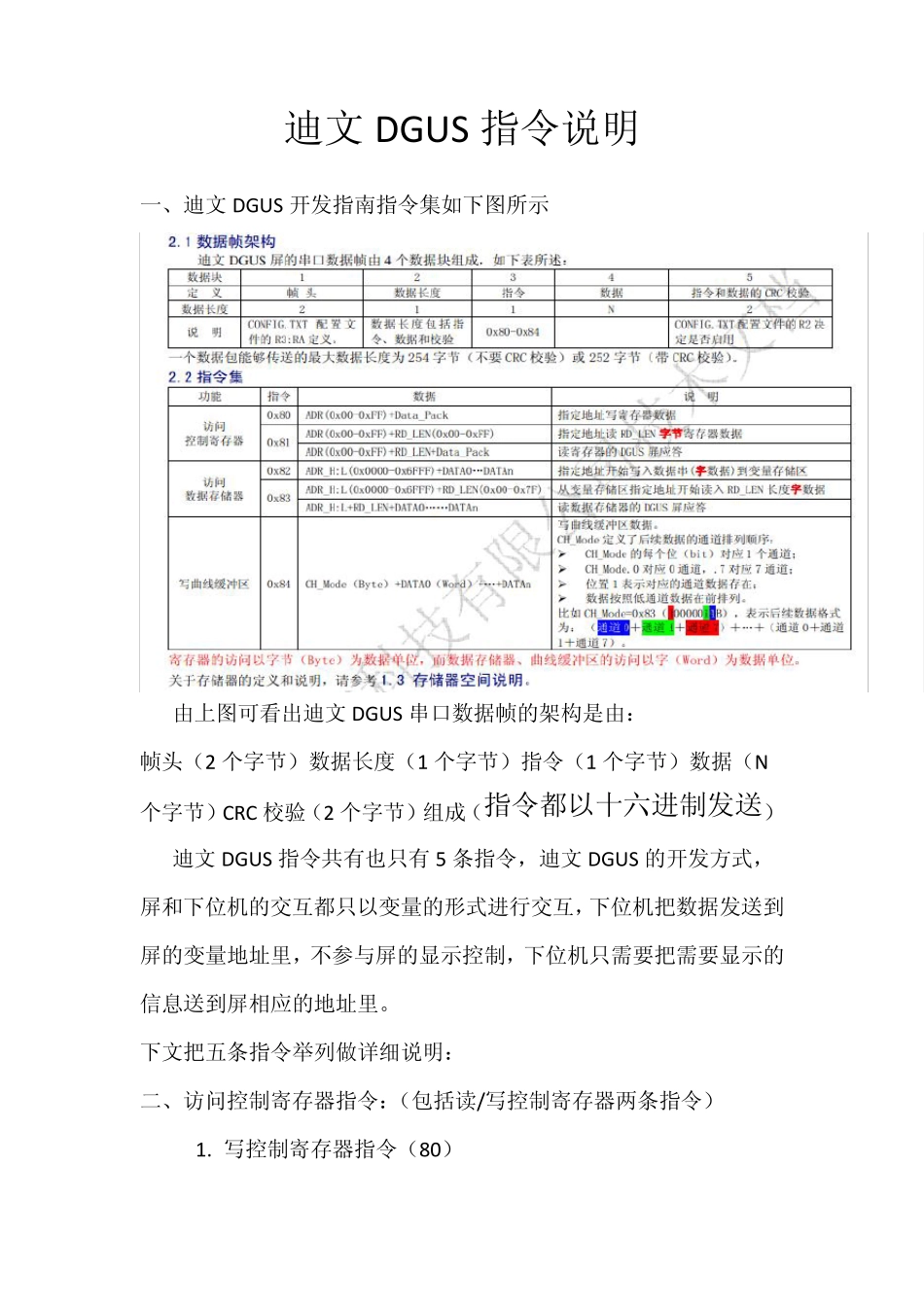

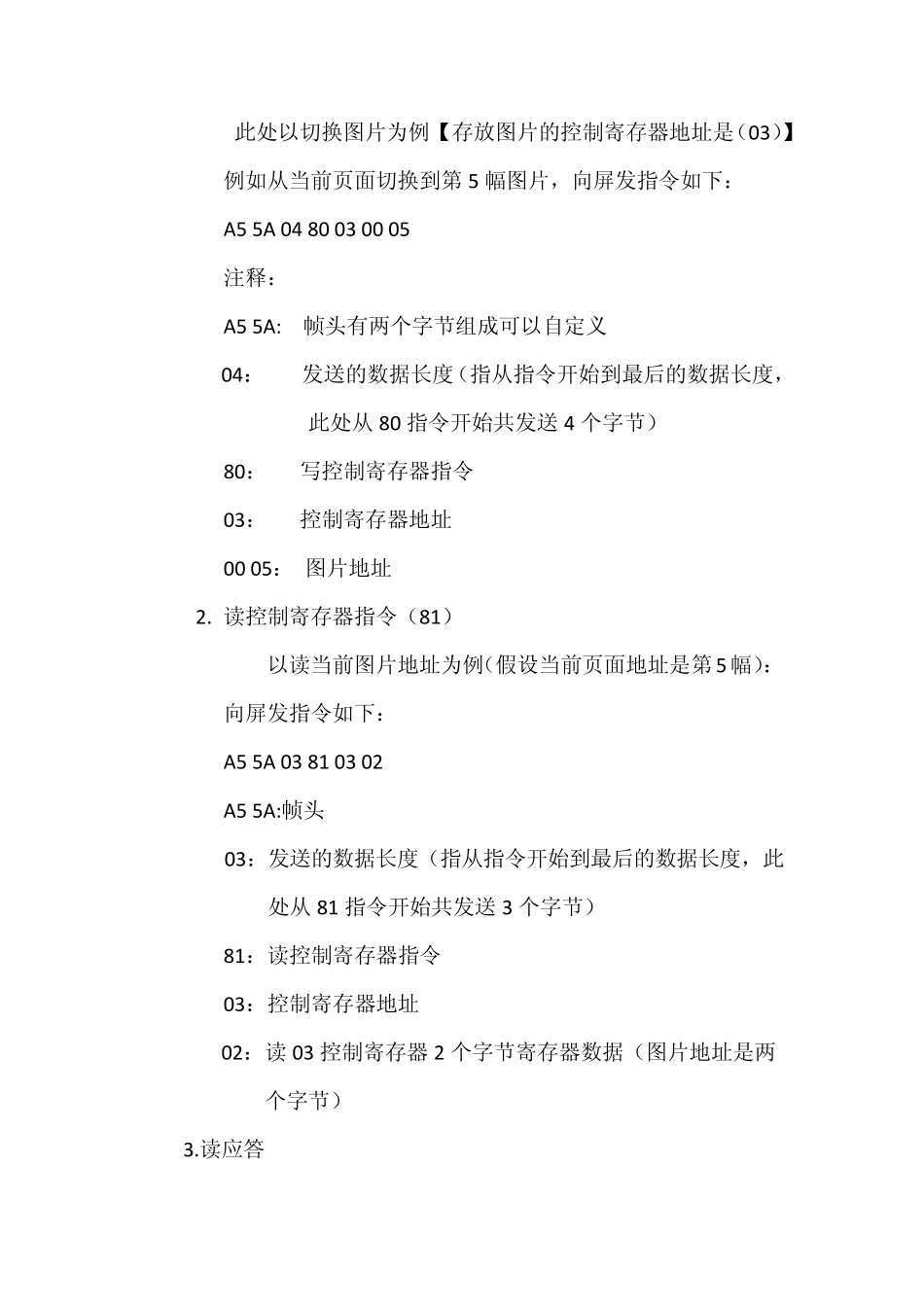

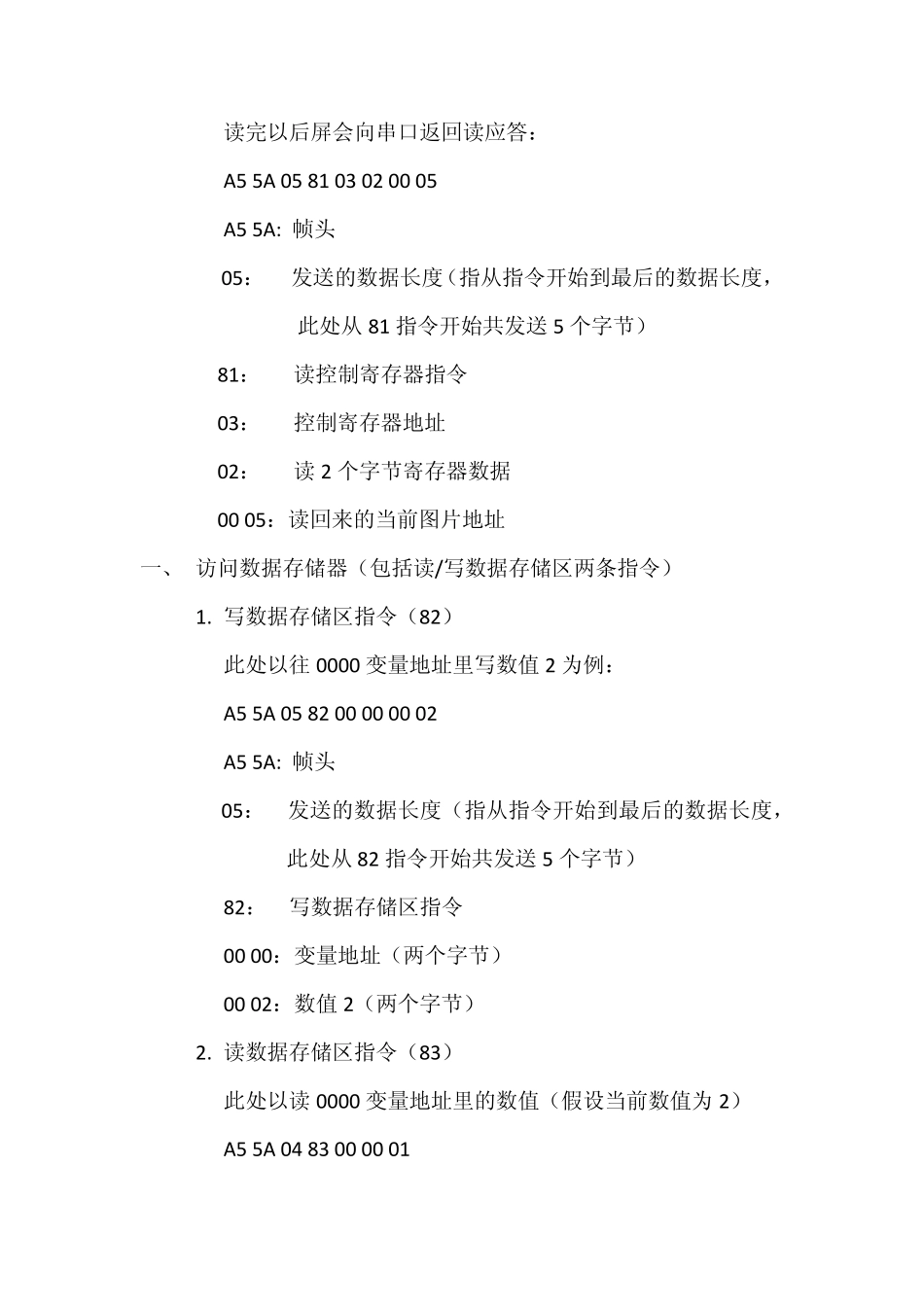

迪文DGU S 指令说明 一、迪文DGU S 开发指南指令集如下图所示 由上图可看出迪文DGU S 串口数据帧的架构是由： 帧头（2 个字节）数据长度（1 个字节）指令（1 个字节）数据（N个字节）CRC 校验（2 个字节）组成（指令都以十六进制发送） 迪文DGU S 指令共有也只有 5 条指令，迪文DGU S 的开发方式，屏和下位机的交互都只以变量的形式进行交互，下位机把数据发送到屏的变量地址里，不参与屏的显示控制，下位机只需要把需要显示的信息送到屏相应的地址里。 下文把五条指令举列做详细说明： 二、访问控制寄存器指令：（包括读/写控制寄存器两条指令） 1. 写控制寄存器指令（80） 此处以切换图片为例【存放图片的控制寄存器地址是（03）】 例如从当前页面切换到第 5 幅图片，向屏发指令如下： A 5 5A 04 80 03 00 05 注释： A 5 5A : 帧头有两个字节组成可以自定义 04： 发送的数据长度（指从指令开始到最后的数据长度，此处从 80 指令开始共发送 4 个字节） 80： 写控制寄存器指令 03： 控制寄存器地址 00 05： 图片地址 2. 读控制寄存器指令（81） 以读当前图片地址为例（假设当前页面地址是第 5 幅）： 向屏发指令如下： A 5 5A 03 81 03 02 A 5 5A :帧头 03：发送的数据长度（指从指令开始到最后的数据长度，此处从 81 指令开始共发送 3 个字节） 81：读控制寄存器指令 03：控制寄存器地址 02：读 03 控制寄存器 2 个字节寄存器数据（图片地址是两个字节） 3.读应答 读完以后屏会向串口返回读应答： A 5 5A 05 81 03 02 00 05 A 5 5A : 帧头 05： 发送的数据长度（指从指令开始到最后的数据长度，此处从81 指令开始共发送5 个字节） 81： 读控制寄存器指令 03： 控制寄存器地址 02： 读2 个字节寄存器数据 00 05：读回来的当前图片地址 一、 访问数据存储器（包括读/写数据存储区两条指令） 1. 写数据存储区指令（82） 此处以往 0000 变量地址里写数值 2 为例： A 5 5A 05 82 00 00 00 02 A 5 5A : 帧头 05： 发送的数据长度（指从指令开始到最后的数据长度，此处从82 指令开始共发送5 个字节） 82： 写数据存储区指令 00 00：变量地址（两个字节） 00 02：数值 2（两个字节） 2. 读数据存储区指令（83） 此处以读0000 变量地址里的数值（假设当前数值为 2） A 5 5A 04 83 00 0...
