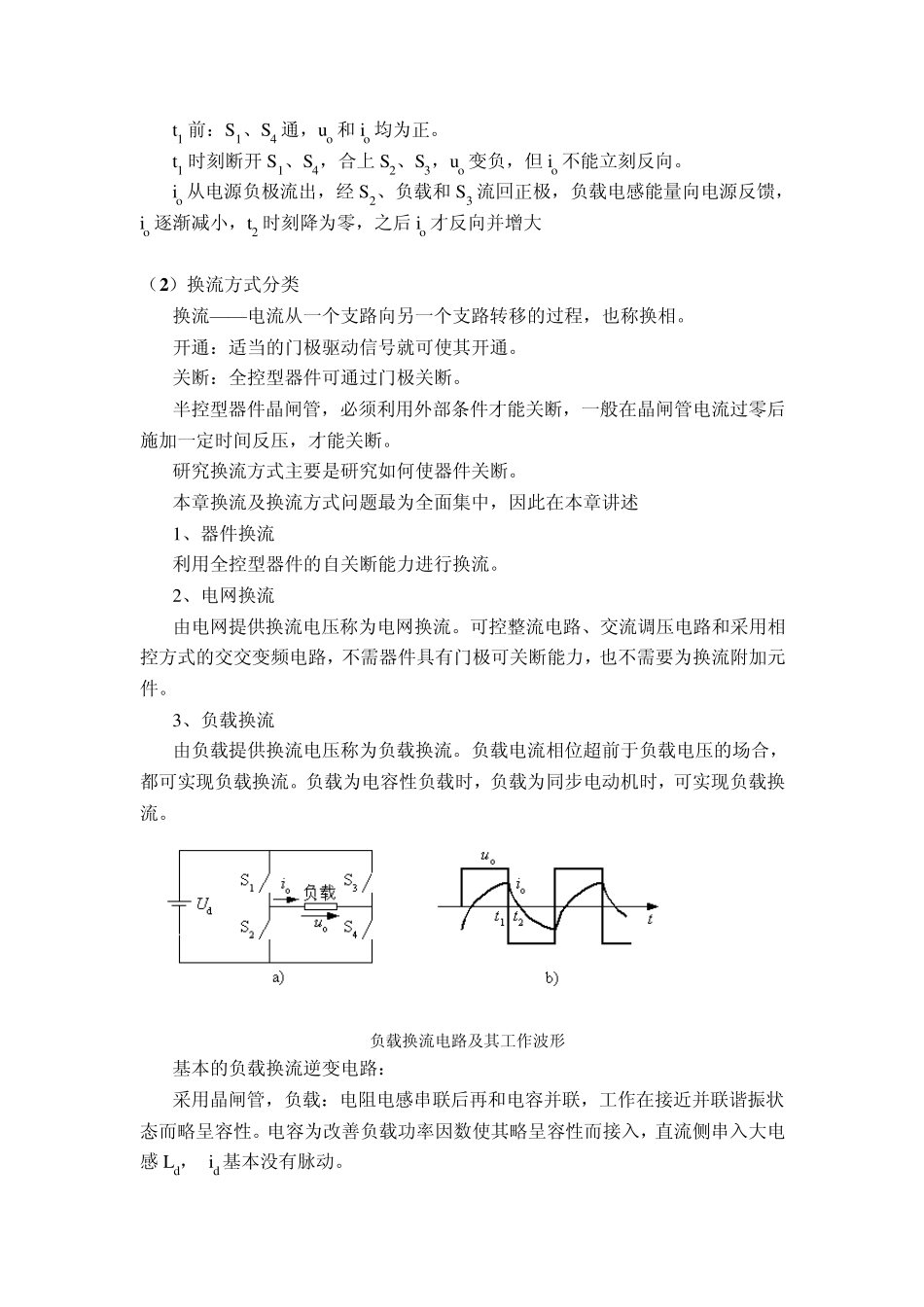

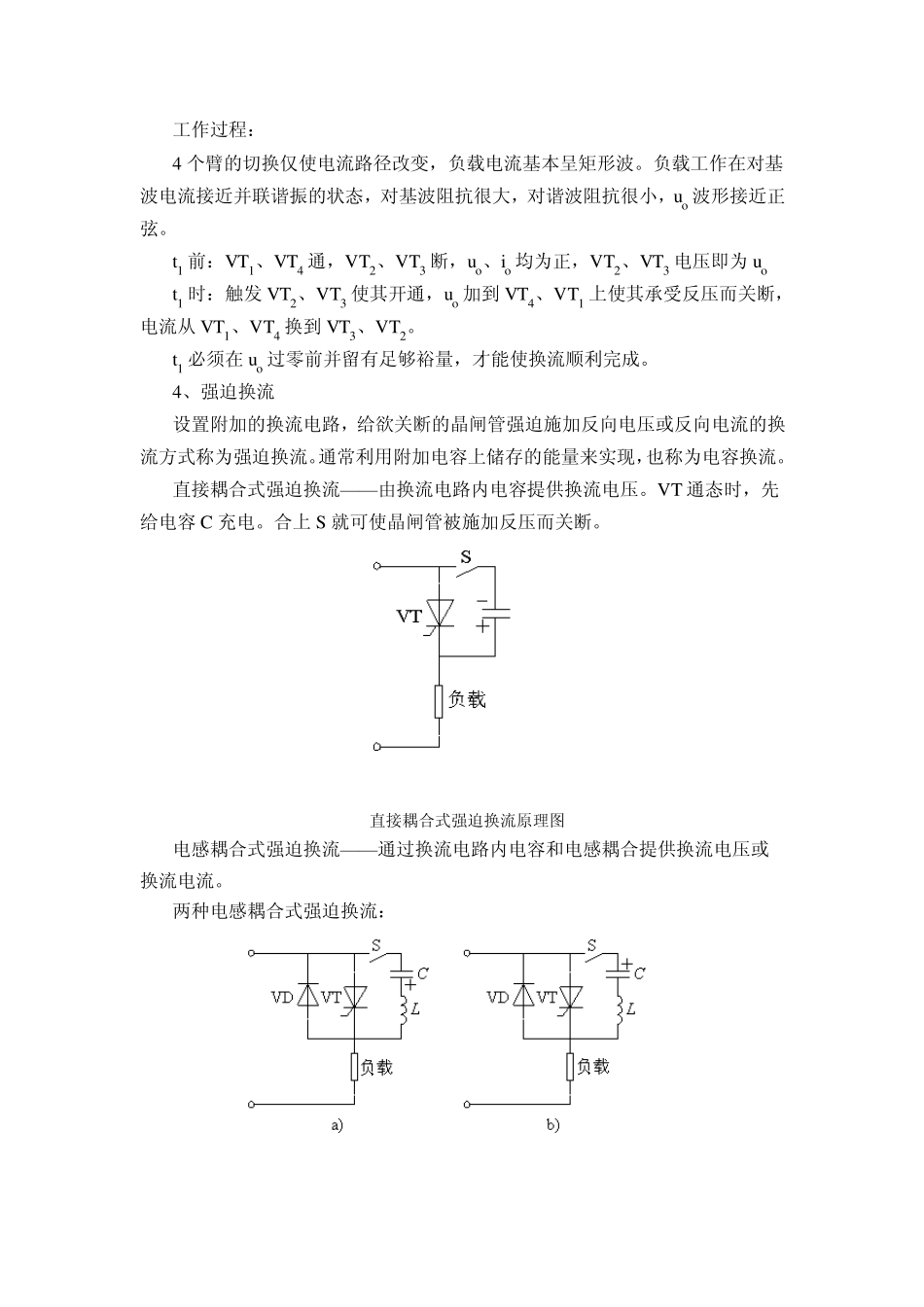

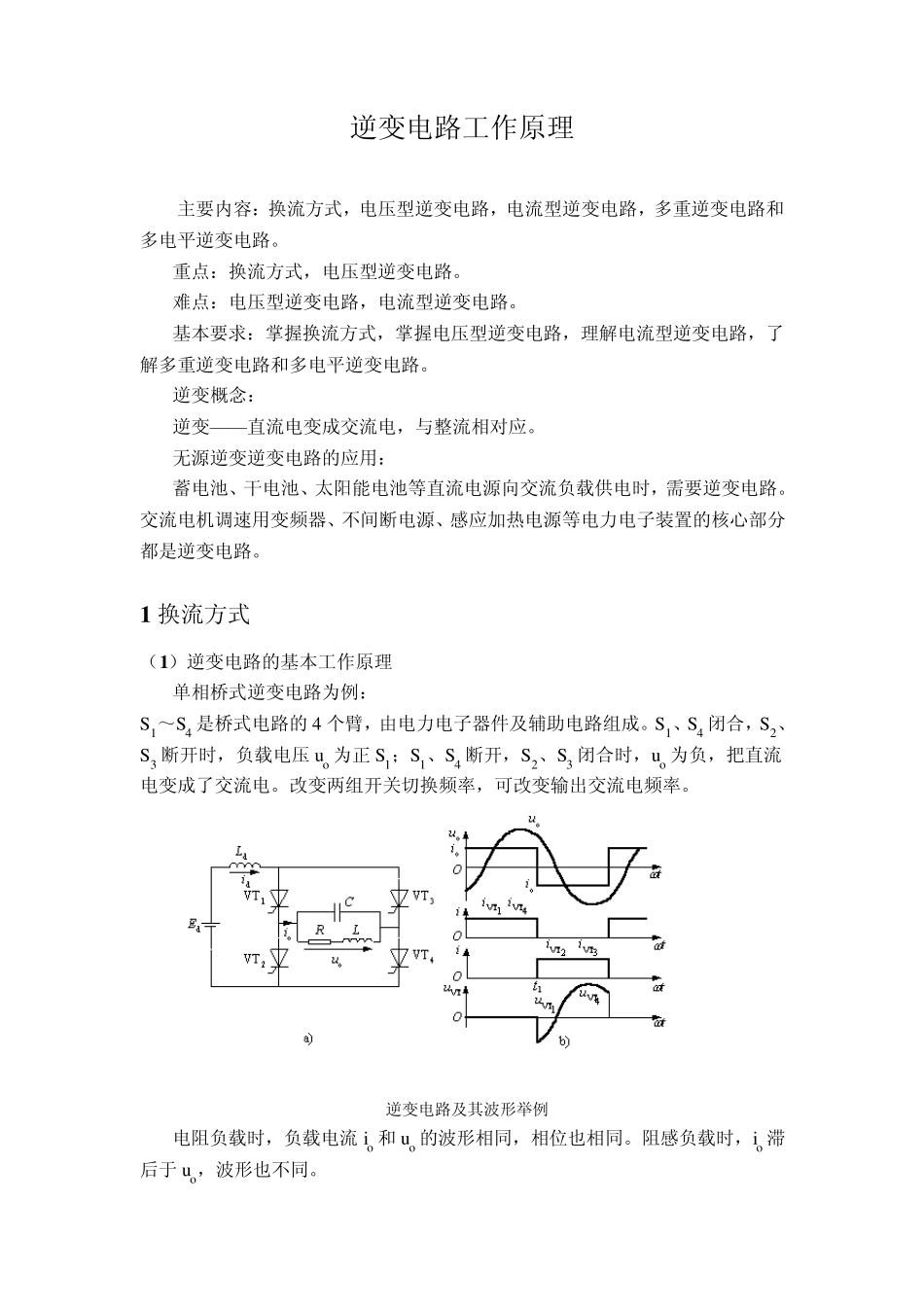

逆变电路工作原理 主要内容：换流方式，电压型逆变电路，电流型逆变电路，多重逆变电路和多电平逆变电路。 重点：换流方式，电压型逆变电路。 难点：电压型逆变电路，电流型逆变电路。 基本要求：掌握换流方式，掌握电压型逆变电路，理解电流型逆变电路，了解多重逆变电路和多电平逆变电路。 逆变概念： 逆变——直流电变成交流电，与整流相对应。 无源逆变逆变电路的应用： 蓄电池、干电池、太阳能电池等直流电源向交流负载供电时，需要逆变电路。交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。 1 换流方式 （1 ）逆变电路的基本工作原理 单相桥式逆变电路为例： S1～S4 是桥式电路的4 个臂，由电力电子器件及辅助电路组成。S1、S4 闭合，S2、S3 断开时，负载电压u o 为正 S1；S1、S4 断开，S2、S3 闭合时，u o 为负，把直流电变成了交流电。改变两组开关切换频率，可改变输出交流电频率。 逆变电路及其波形举例 电阻负载时，负载电流io 和u o 的波形相同，相位也相同。阻感负载时，io 滞后于 u o ，波形也不同。 t1 前：S1、S4 通，u o 和 io 均为正。 t1 时刻断开 S1、S4，合上 S2、S3，u o 变负，但 io 不能立刻反向。 io 从电源负极流出，经 S2、负载和 S3 流回正极，负载电感能量向电源反馈，io 逐渐减小，t2 时刻降为零，之后 io 才反向并增大 （2）换流方式分类 换流——电流从一个支路向另一个支路转移的过程，也称换相。 开通：适当的门极驱动信号就可使其开通。 关断：全控型器件可通过门极关断。 半控型器件晶闸管，必须利用外部条件才能关断，一般在晶闸管电流过零后施加一定时间反压，才能关断。 研究换流方式主要是研究如何使器件关断。 本章换流及换流方式问题最为全面集中，因此在本章讲述 1、器件换流 利用全控型器件的自关断能力进行换流。 2、电网换流 由电网提供换流电压称为电网换流。可控整流电路、交流调压电路和采用相控方式的交交变频电路，不需器件具有门极可关断能力，也不需要为换流附加元件。 3、负载换流 由负载提供换流电压称为负载换流。负载电流相位超前于负载电压的场合，都可实现负载换流。负载为电容性负载时，负载为同步电动机时，可实现负载换流。 负载换流电路及其工作波形 基本的负载换流逆变电路： 采用晶闸管，负载：电阻电感串联后再和电容并联，工作在接近并联谐振状态而略呈容...
