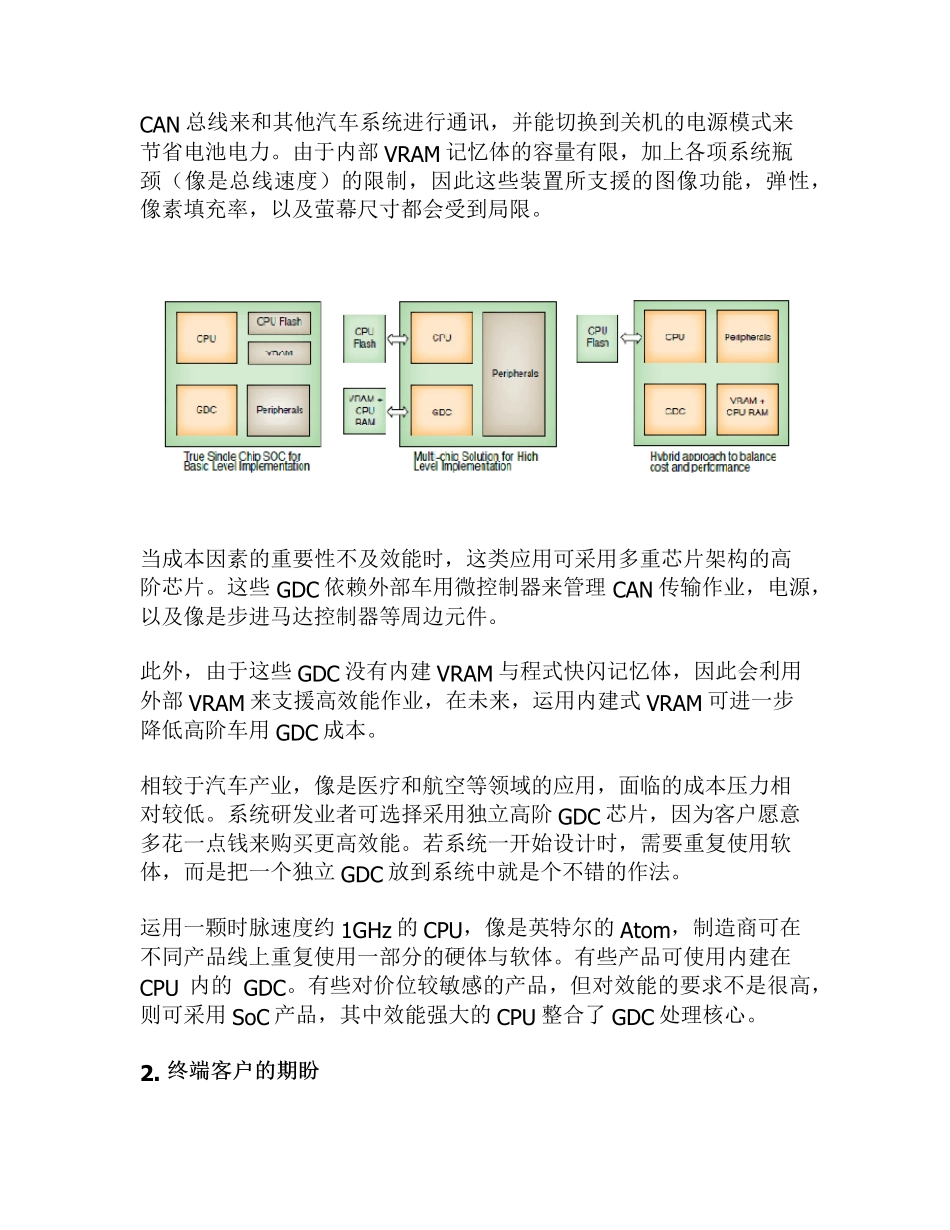

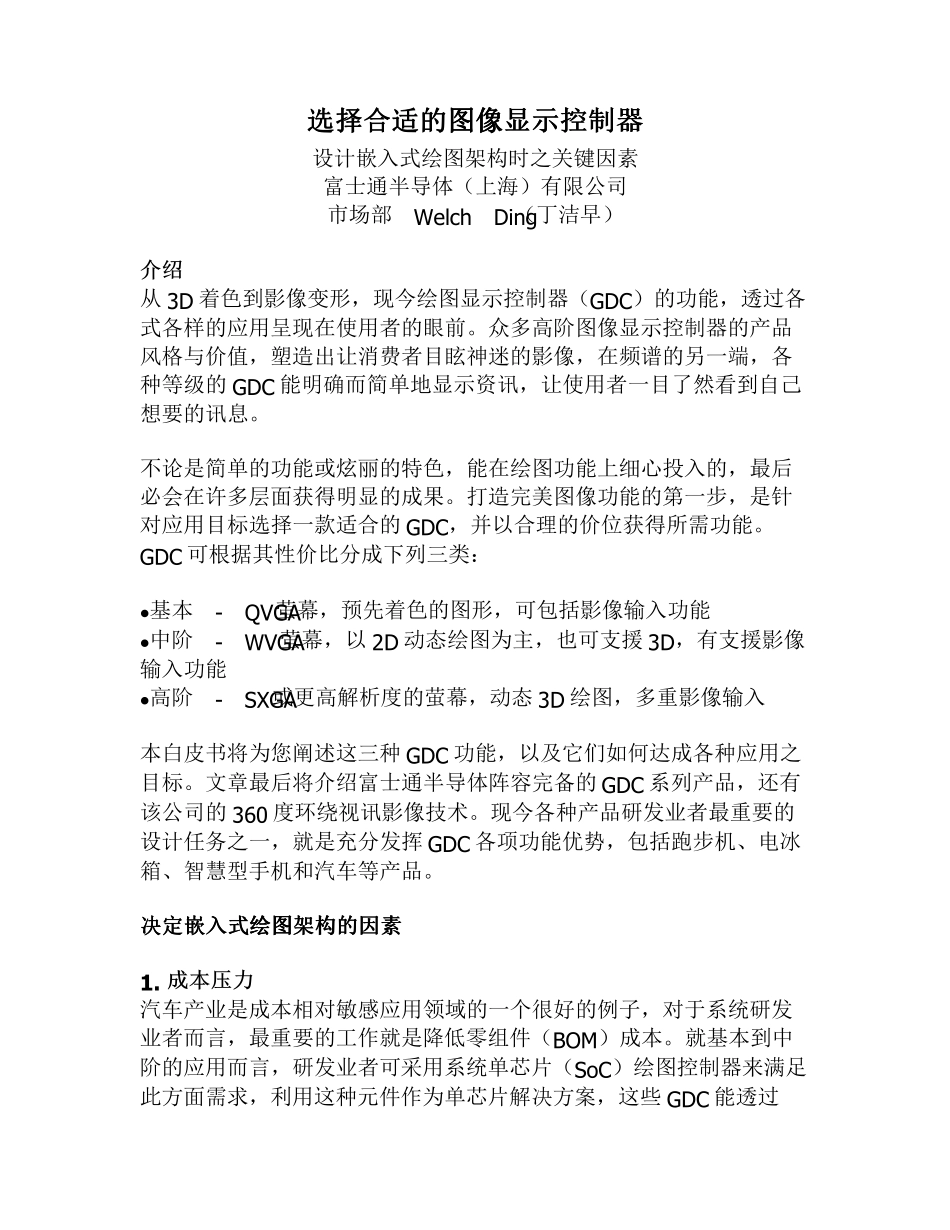

选择合适的选择合适的图像图像图像显示控制器显示控制器 设计嵌入式绘图架构时之关键因素 富士通半导体（上海）有限公司 市场部 Welch Ding （丁洁早） 介绍 从 3D 着色到影像变形，现今绘图显示控制器（GDC）的功能，透过各式各样的应用呈现在使用者的眼前。众多高阶图像显示控制器的产品风格与价值，塑造出让消费者目眩神迷的影像，在频谱的另一端，各种等级的 GDC 能明确而简单地显示资讯，让使用者一目了然看到自己想要的讯息。 不论是简单的功能或炫丽的特色，能在绘图功能上细心投入的，最后必会在许多层面获得明显的成果。打造完美图像功能的第一步，是针对应用目标选择一款适合的 GDC，并以合理的价位获得所需功能。GDC 可根据其性价比分成下列三类： •基本 - QVGA萤幕，预先着色的图形，可包括影像输入功能 •中阶 - WVGA萤幕，以 2D 动态绘图为主，也可支援 3D，有支援影像输入功能 •高阶 - SXGA或更高解析度的萤幕，动态 3D 绘图，多重影像输入 本白皮书将为您阐述这三种 GDC 功能，以及它们如何达成各种应用之目标。文章最后将介绍富士通半导体阵容完备的 GDC 系列产品，还有该公司的 360 度环绕视讯影像技术。现今各种产品研发业者最重要的设计任务之一，就是充分发挥 GDC 各项功能优势，包括跑步机、电冰箱、智慧型手机和汽车等产品。 决定嵌入式决定嵌入式绘图绘图绘图架构的因素架构的因素 1 . 成本压力 汽车产业是成本相对敏感应用领域的一个很好的例子，对于系统研发业者而言，最重要的工作就是降低零组件（BOM）成本。就基本到中阶的应用而言，研发业者可采用系统单芯片（SoC）绘图控制器来满足此方面需求，利用这种元件作为单芯片解决方案，这些 GDC 能透过CAN 总线来和其他汽车系统进行通讯，并能切换到关机的电源模式来节省电池电力。由于内部VRAM 记忆体的容量有限，加上各项系统瓶颈（像是总线速度）的限制，因此这些装置所支援的图像功能，弹性，像素填充率，以及萤幕尺寸都会受到局限。 当成本因素的重要性不及效能时，这类应用可采用多重芯片架构的高阶芯片。这些GDC 依赖外部车用微控制器来管理CAN 传输作业，电源，以及像是步进马达控制器等周边元件。 此外，由于这些GDC 没有内建VRAM 与程式快闪记忆体，因此会利用外部VRAM 来支援高效能作业，在未来，运用内建式VRAM 可进一步降低高阶车用GDC 成本。 相较于汽车产业，像是医疗和航空等领域的应用，面...
