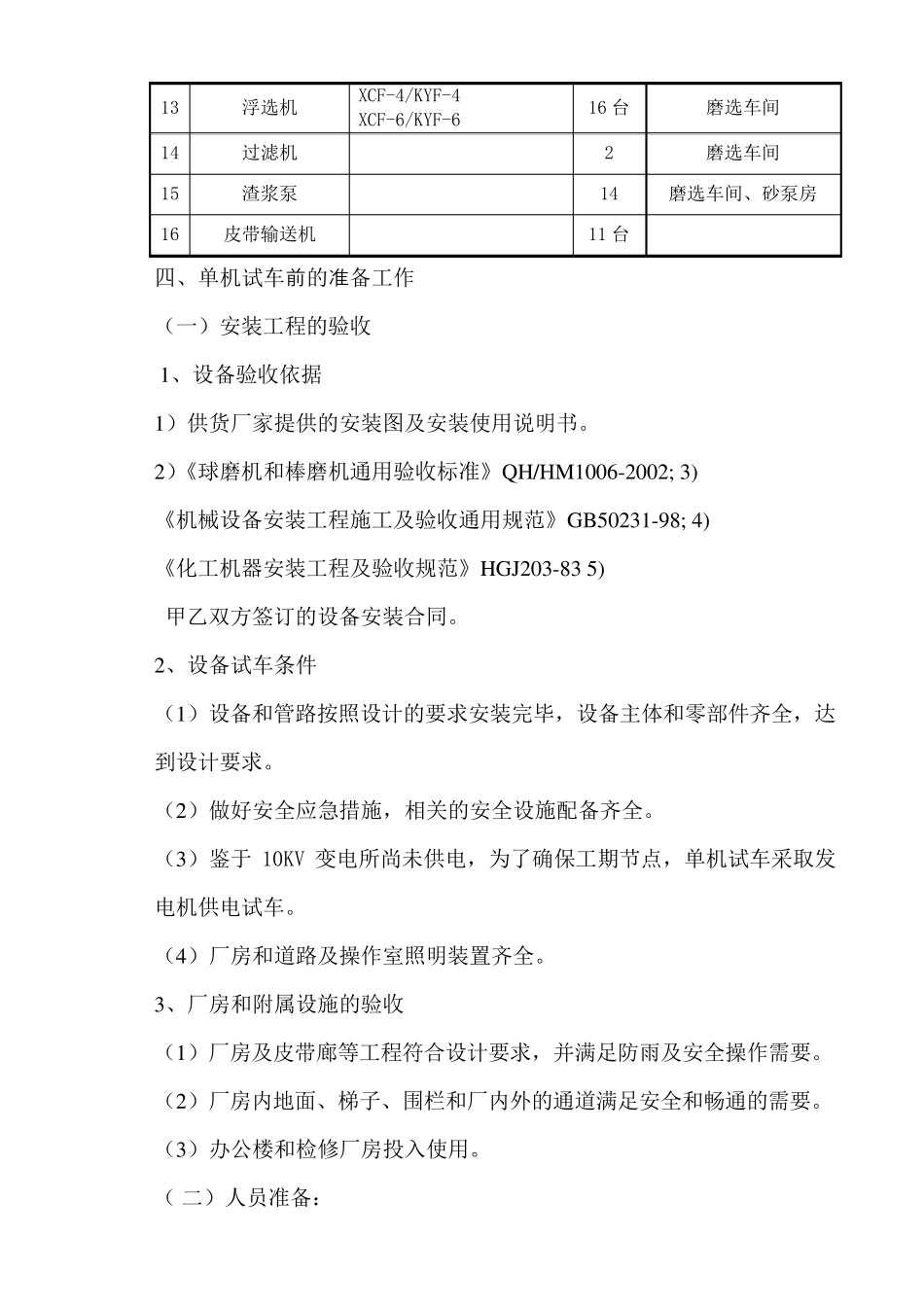

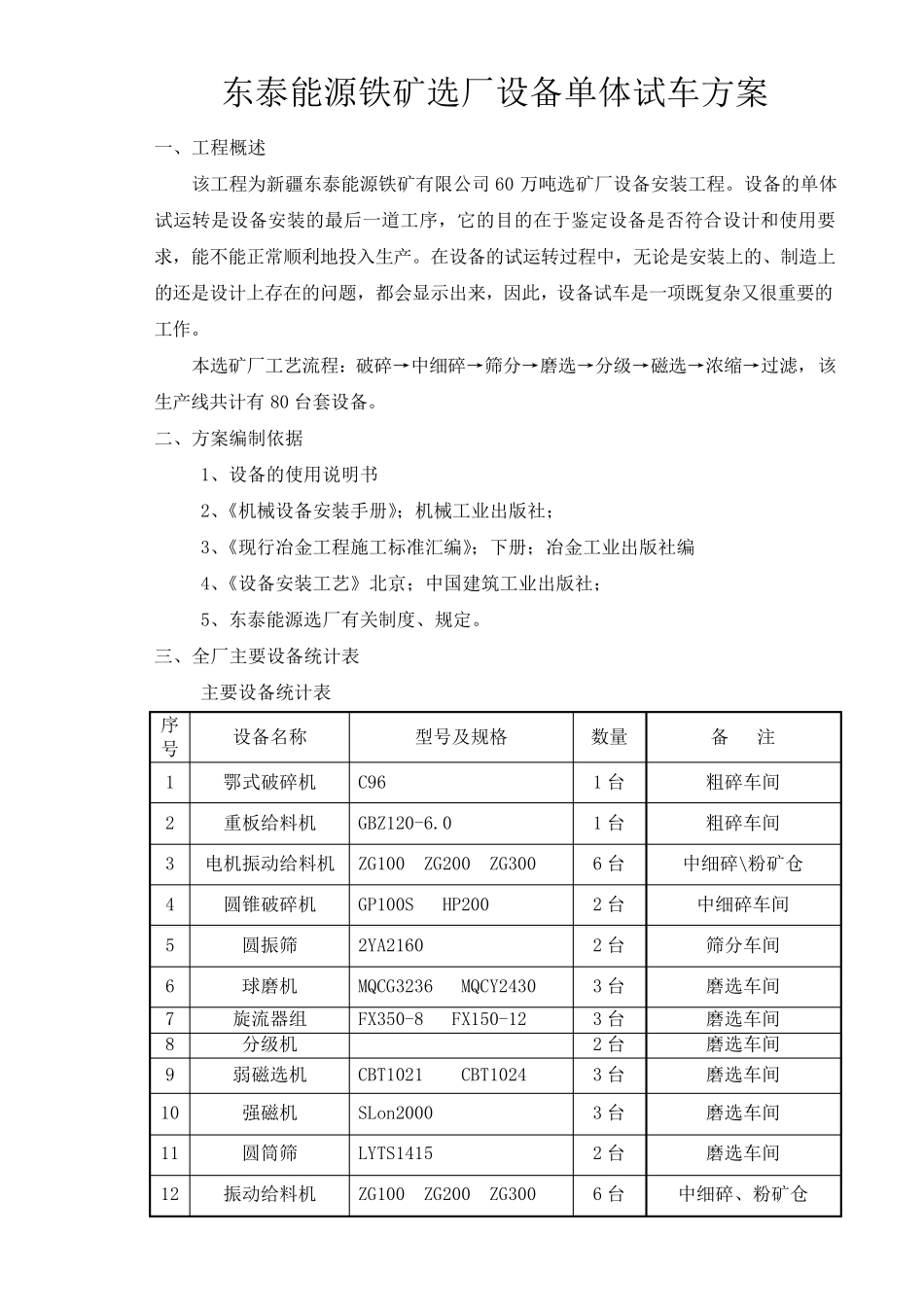

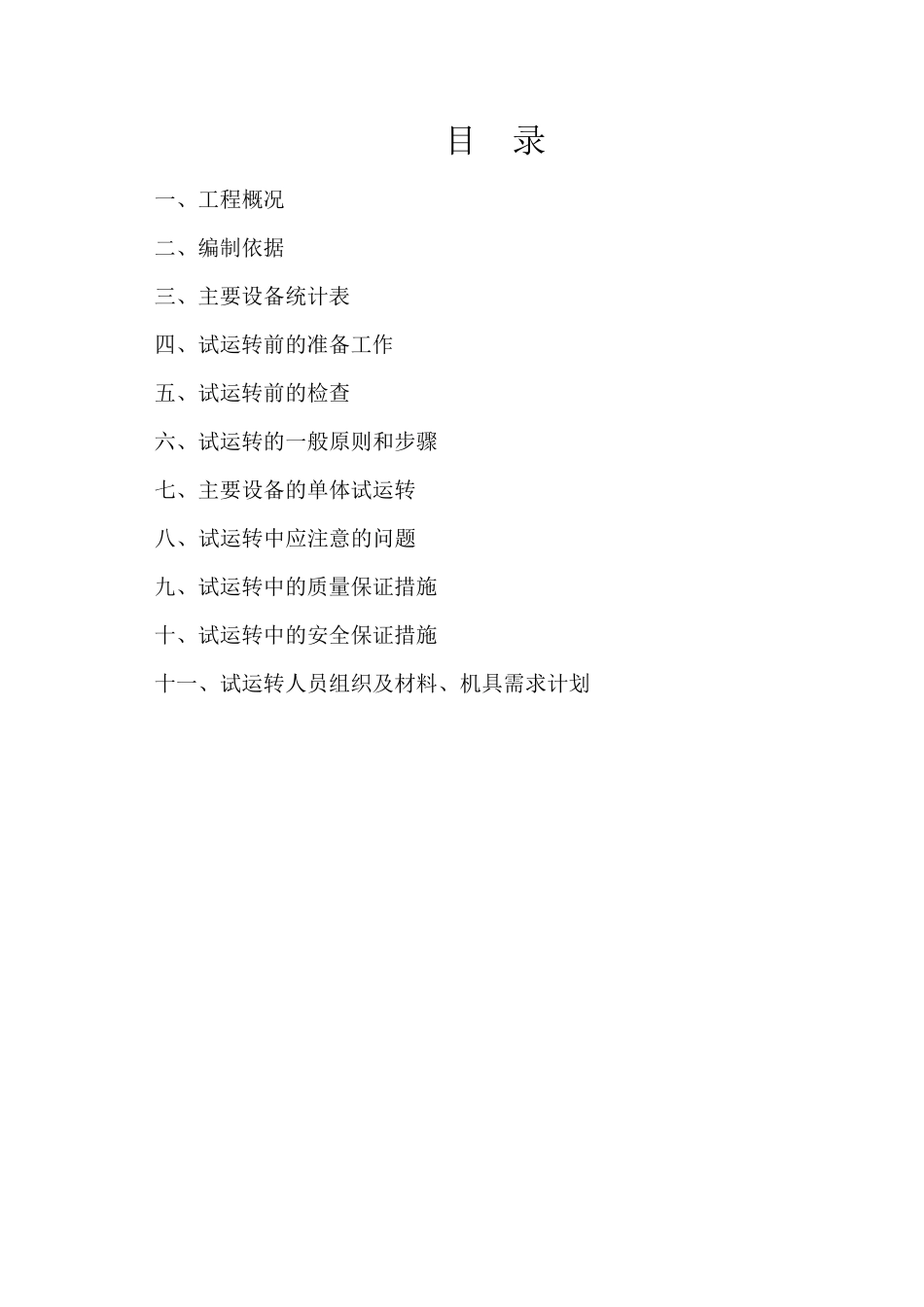

目 录 一、工程概况 二、编制依据 三、主要设备统计表 四、试运转前的准备工作 五、试运转前的检查 六、试运转的一般原则和步骤 七、主要设备的单体试运转 八、试运转中应注意的问题 九、试运转中的质量保证措施 十、试运转中的安全保证措施 十一、试运转人员组织及材料、机具需求计划 东泰能源铁矿选厂设备单体试车方案 一、工程概述 该工程为新疆东泰能源铁矿有限公司60 万吨选矿厂设备安装工程。设备的单体试运转是设备安装的最后一道工序,它的目的在于鉴定设备是否符合设计和使用要求,能不能正常顺利地投入生产。在设备的试运转过程中,无论是安装上的、制造上的还是设计上存在的问题,都会显示出来,因此,设备试车是一项既复杂又很重要的工作。 本选矿厂工艺流程:破碎→中细碎→筛分→磨选→分级→磁选→浓缩→过滤,该生产线共计有80 台套设备。 二、方案编制依据 1、设备的使用说明书 2、《机械设备安装手册》;机械工业出版社; 3、《现行冶金工程施工标准汇编》;下册;冶金工业出版社编 4、《设备安装工艺》北京;中国建筑工业出版社; 5、东泰能源选厂有关制度、规定。 三、全厂主要设备统计表 主要设备统计表 序号 设备名称 型号及规格 数 量 备 注 1 鄂 式 破碎机 C96 1 台 粗 碎车间 2 重板 给 料 机 GBZ120-6.0 1 台 粗 碎车间 3 电 机振 动 给 料 机 ZG100 ZG200 ZG300 6 台 中细碎\粉 矿仓 4 圆 锥 破碎机 GP100S HP200 2 台 中细碎车间 5 圆 振 筛 2YA2160 2 台 筛分车间 6 球 磨机 MQCG3236 MQCY2430 3 台 磨选车间 7 旋 流器 组 FX350-8 FX150-12 3 台 磨选车间 8 分级机 2 台 磨选车间 9 弱 磁选机 CBT1021 CBT1024 3 台 磨选车间 10 强 磁机 SLon2000 3 台 磨选车间 11 圆 筒 筛 LYTS1415 2 台 磨选车间 12 振 动 给 料 机 ZG100 ZG200 ZG300 6 台 中细碎、粉 矿仓 13 浮选机 XCF-4/KYF-4 XCF-6/KYF-6 16 台 磨选车间 14 过滤机 2 磨选车间 15 渣浆泵 14 磨选车间、砂泵房 16 皮带输送机 11 台 四、单机试车前的准备工作 (一)安装工程的验收 1、设备验收依据 1)供货厂家提供的安装图及安装使用说明书。 2)《球磨机和棒磨机通用验收标准》QH/HM1006-2002; 3) 《机械设备安装工程施工及验收通用规范》GB50231-98; 4) 《化工机器安装工程...
