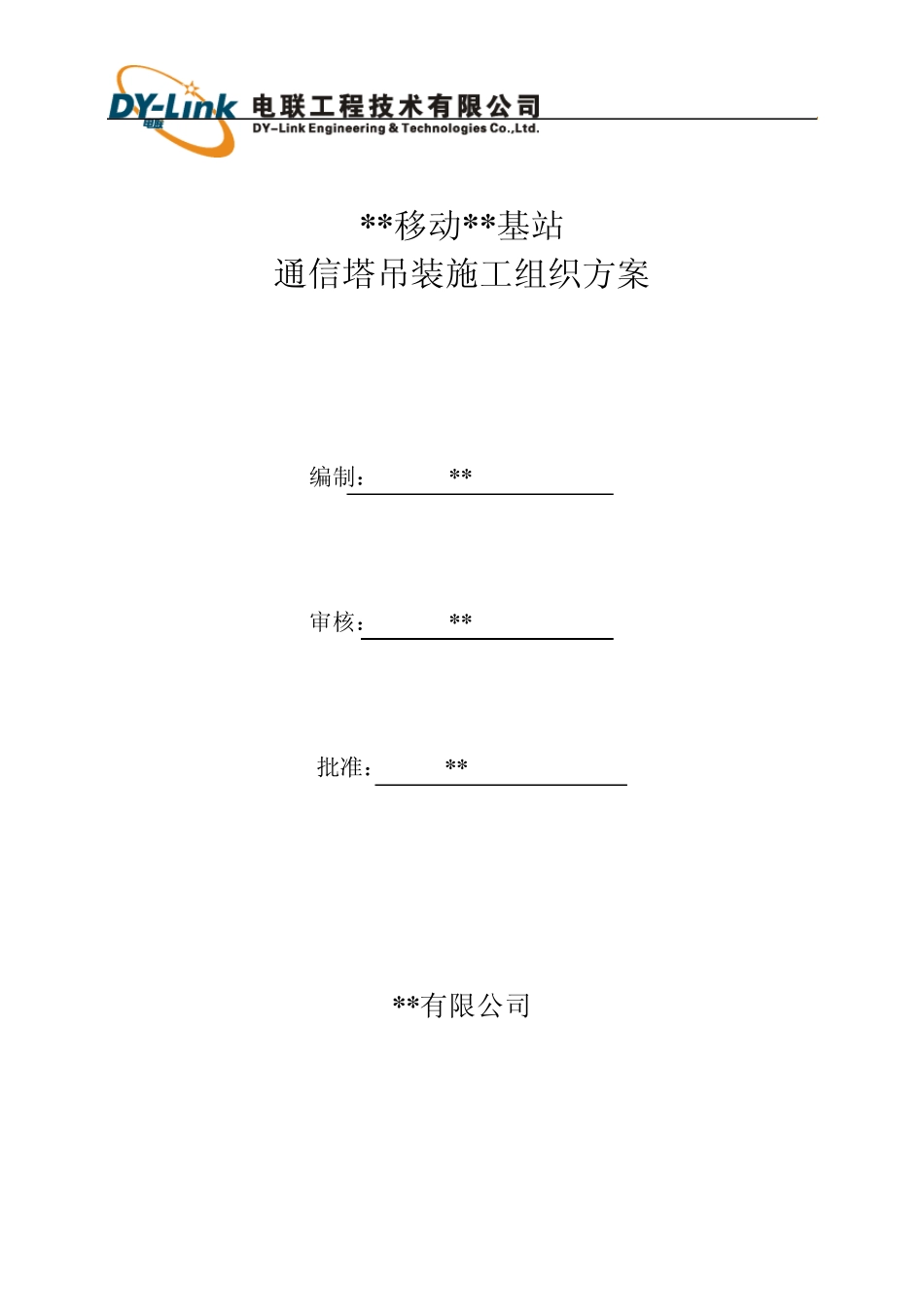

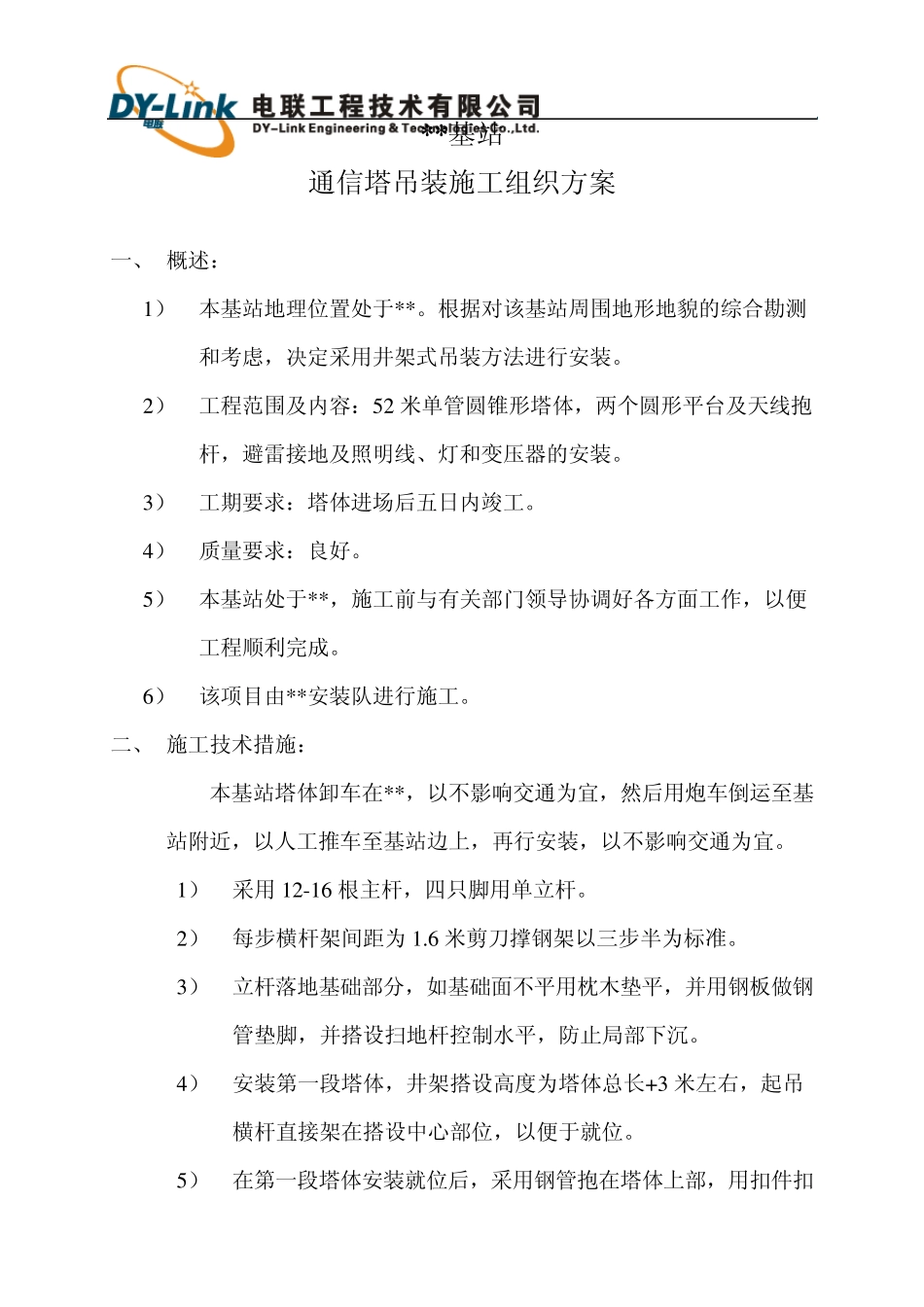

* * 移动* * 基站 通信塔吊装施工组织方案 编制： * * 审核： * * 批准： * * * * 有限公司 * * 基站 通信塔吊装施工组织方案 一、 概述： 1 ） 本基站地理位置处于**
根据对该基站周围地形地貌的综合勘测和考虑，决定采用井架式吊装方法进行安装
2 ） 工程范围及内容：5 2 米单管圆锥形塔体，两个圆形平台及天线抱杆，避雷接地及照明线、灯和变压器的安装
3 ） 工期要求：塔体进场后五日内竣工
4 ） 质量要求：良好
5 ） 本基站处于**，施工前与有关部门领导协调好各方面工作，以便工程顺利完成
6 ） 该项目由**安装队进行施工
二、 施工技术措施： 本基站塔体卸车在**，以不影响交通为宜，然后用炮车倒运至基站附近，以人工推车至基站边上，再行安装，以不影响交通为宜
1 ） 采用 1 2 -1 6 根主杆，四只脚用单立杆
2 ） 每步横杆架间距为 1
6 米剪刀撑钢架以三步半为标准
3 ） 立杆落地基础部分，如基础面不平用枕木垫平，并用钢板做钢管垫脚，并搭设扫地杆控制水平，防止局部下沉
4 ） 安装第一段塔体，井架搭设高度为塔体总长+3 米左右，起吊横杆直接架在搭设中心部位，以便于就位

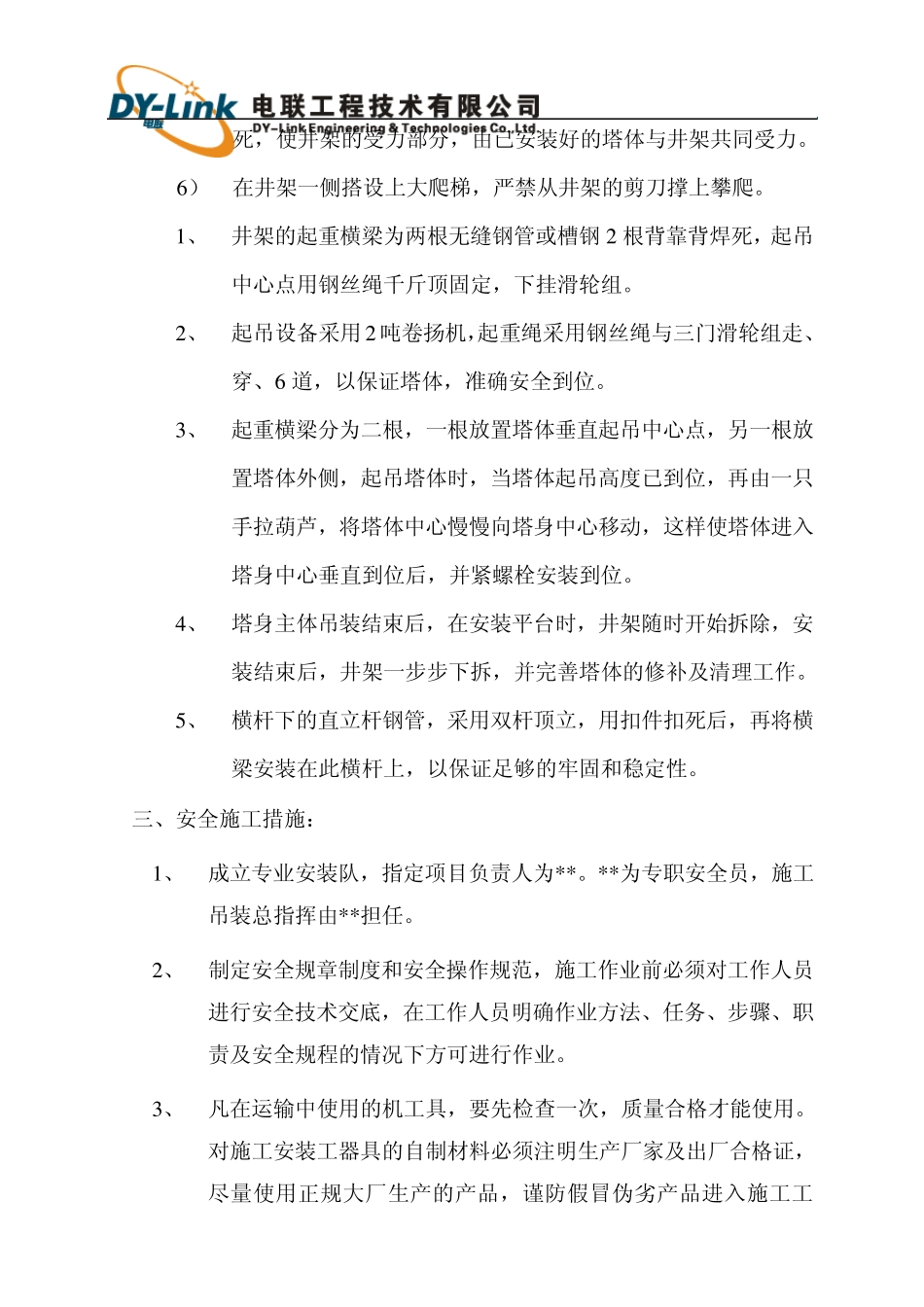

5 ） 在第一段塔体安装就位后，采用钢管抱在塔体上部，用扣件扣 死，使井架的受力部分，由已安装好的塔体与井架共同受力
6 ） 在井架一侧搭设上大爬梯，严禁从井架的剪刀撑上攀爬
1 、 井架的起重横梁为两根无缝钢管或槽钢 2 根背靠背焊死，起吊中心点用钢丝绳千斤顶固定，下挂滑轮组
2 、 起吊设备采用 2 吨卷扬机，起重绳采用钢丝绳与三门滑轮组走、穿、6 道，以保证塔体，准确安全到位
3 、 起重横梁分为二根，一根放置塔体垂直起吊中心点，另一根放置塔体外侧，起吊塔体时，当塔体起吊高度已到位，再由一只手拉葫芦，将塔体中心慢慢向塔身中心移动
