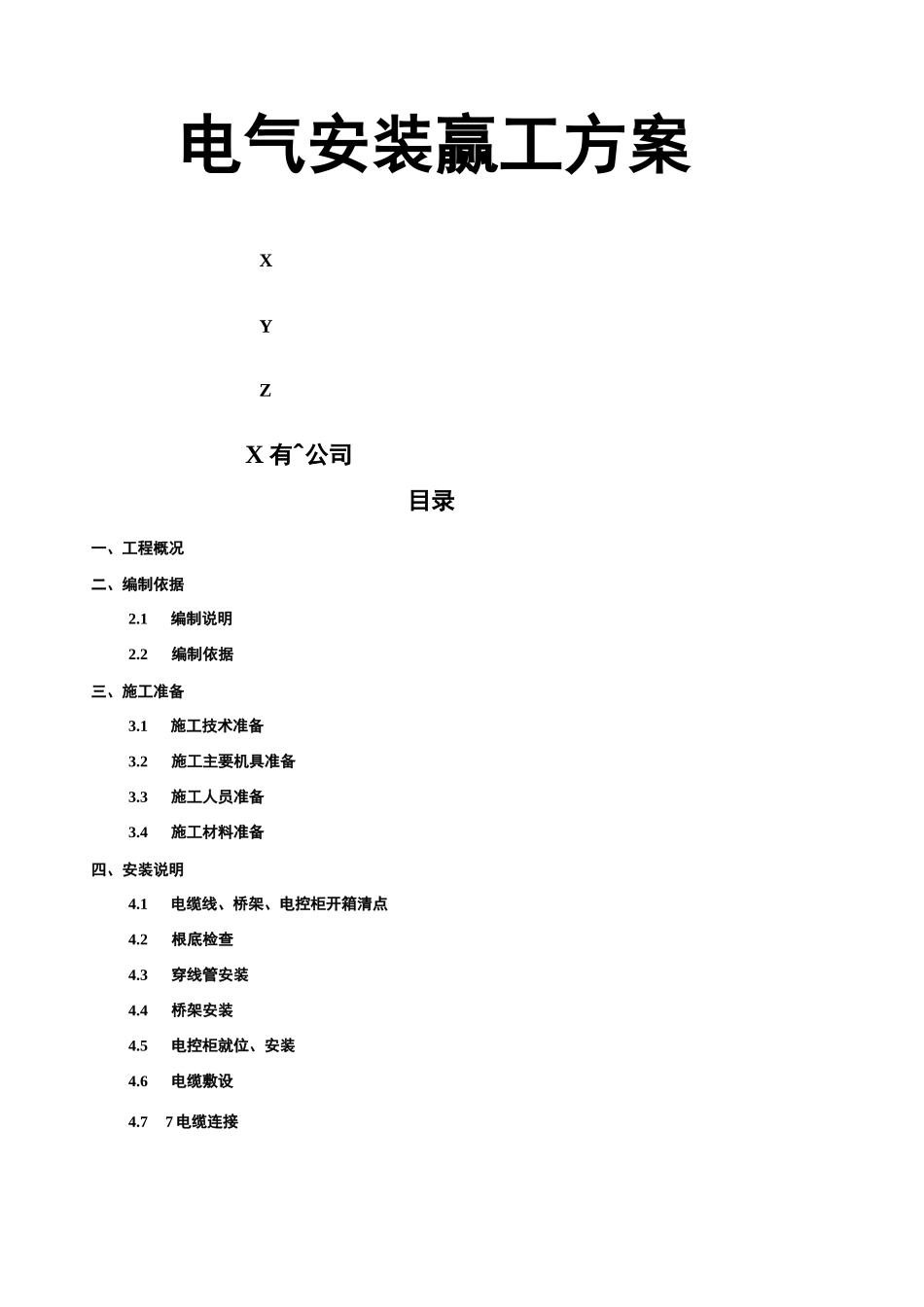

电气设备安装方案Prepared on 22 November 2021施工组织设计〔方案〕报审表工程名称：X 工程编号 001 ：致：X 监理公司 工程监理部我方已根据施工合同的有关规定完成了电气设备安装施工组织设计〔方 案〕的编制,并经我单位上级技术负责人审查批准,请予审查.附： 施工组织设计〔说明、图表〕—L 份施工方案〔说明、图表〕 —L 份总承包单位〔章〕：〔总包〕工程经理：日期：承包单位〔章〕：工程经理：日期：工程监理机构审查意见：〔专业〕监理工程师：日期：工程监理机构审查意见：总监： /PA rm .工程监理机构〔章〕日期：建设单位审查意见：建设单位〔章〕：业主代表：日期：2021 年 10 月电气安装赢工方案 X Y ZX 有^公司目录一、工程概况二、编制依据2.1编制说明2.2编制依据三、施工准备3.1施工技术准备3.2施工主要机具准备3.3施工人员准备3.4施工材料准备四、安装说明4.1电缆线、桥架、电控柜开箱清点4.2根底检查4.3穿线管安装4.4桥架安装4.5电控柜就位、安装4.6电缆敷设4.77 电缆连接成套低压柜〔盘〕硬母线安装电气设备接线、调试五、平安考前须知六、冬、雨季及夜间施工举措七、平安文明施工附表 1附图 1一、工程概况工程名称：X 工程电气设备安装工程建设单位：X 公司施工单位：X 公司监理单位：X 监理公司建设地点：X工程范围：我方负责 X 工程配电室、粗细格栅房、鼓风机房、消毒 间、加药间、污泥池房的低压配电柜的安装,厂区照明以及电缆敷设二、编制依据编制说明电气设备中电气限制系统是整个污水处理厂正常运行的前提和保证, 为了能详细说明其施工方法及技术要求,保证低压电气的安装质量,促进 施工安装技术的进步,保证设备安装后的平安运行,特编制本专项施工方 案,以方便施工并保证安装质量.编制依据该施工方案依据大同市御东新区污水处理工程电气局部的设计图纸?电气装置安装工程母线装置施工及验收标准?GBJ149-90?电气装置安装工程施工及验收标准?GB50256-96?电气装置安装工程低压电器施工及验收标准?(GB50254-96)；?电气装置安装工程盘、柜及二次回路接线施工及验收标准?(GB50171-92)；?电气装置安装工程接地装置施工及验收标准?(GB50169-92)； ?电气装置安装工程电缆线路施工及验收标准?(GB50168-92)； ?电气装置安装工程电气设备交接试验标准?(GB50150-91)；三、施工准备施工技术准备技术准备在施工人员进场以后,首先应熟悉图纸,和设计人员进行技 术交底,明确施工工作量和施工要求....
