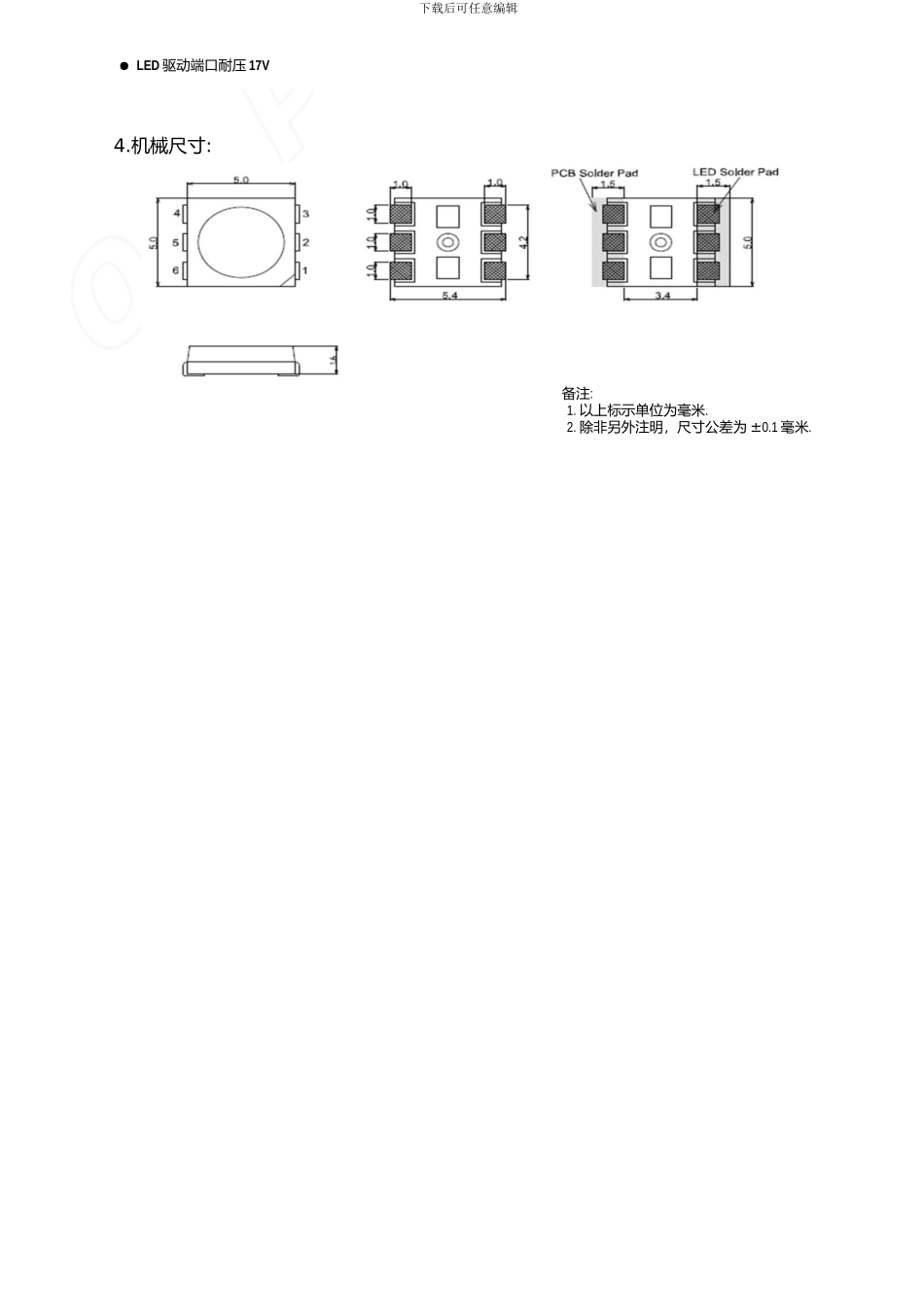

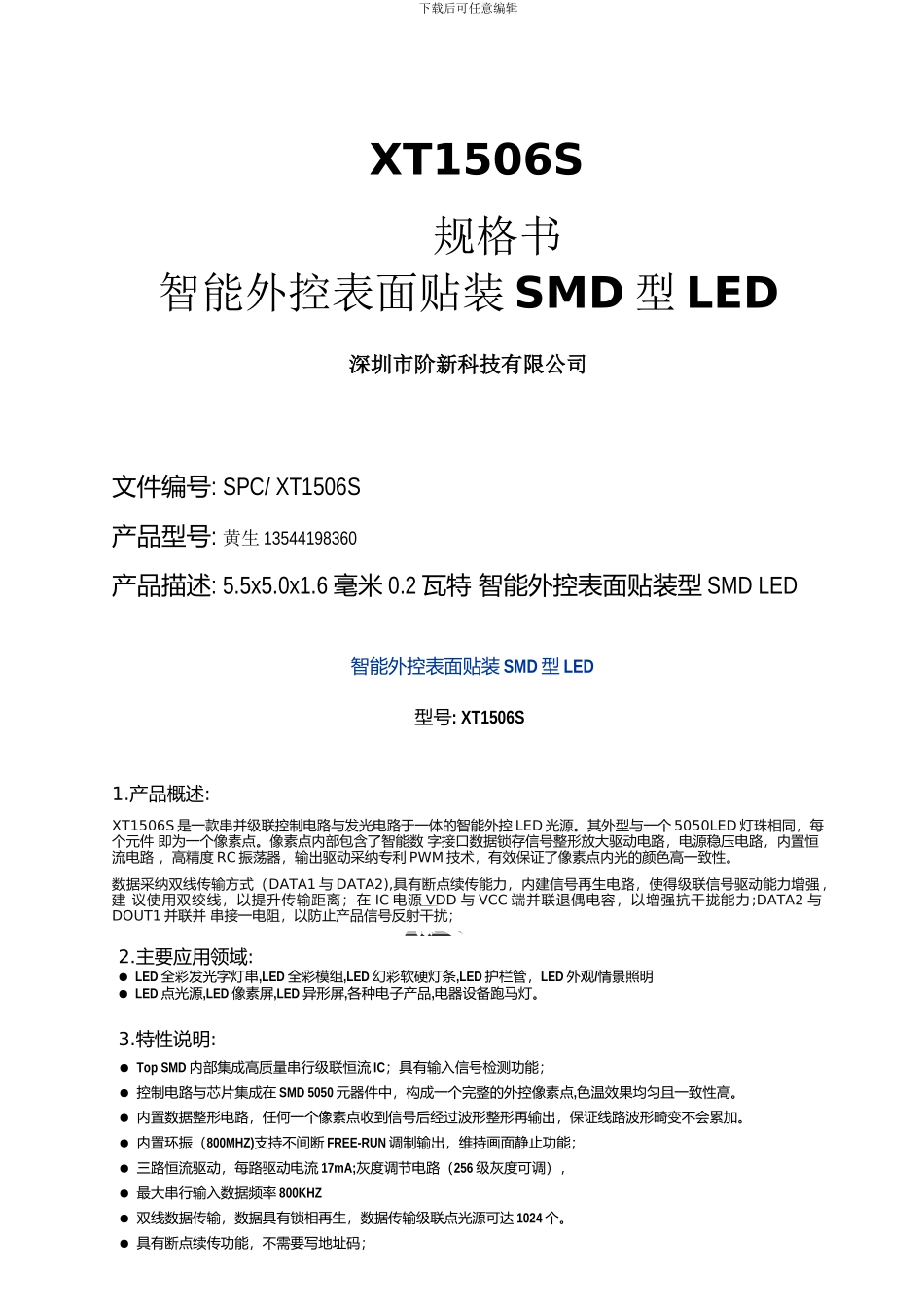

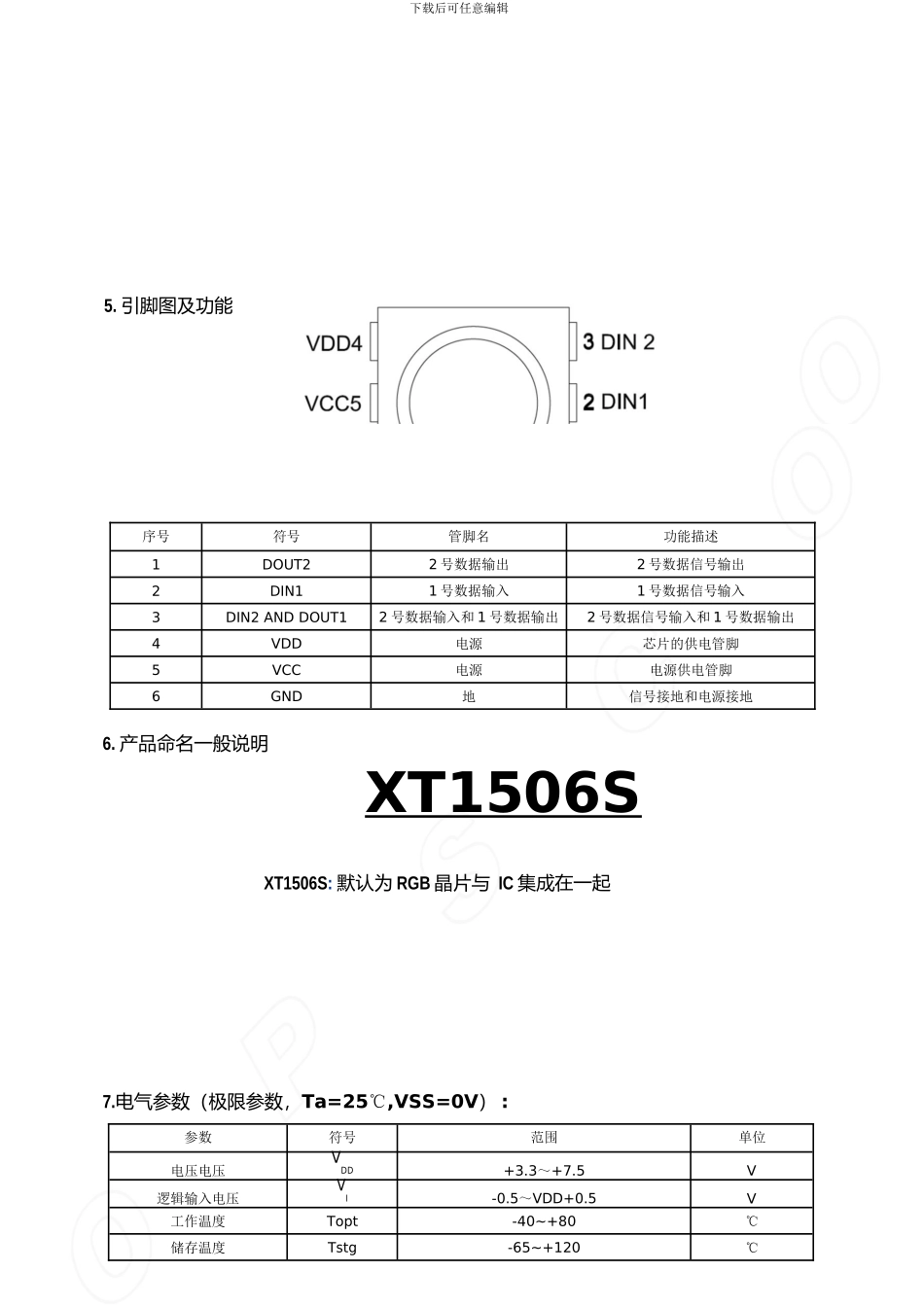

下载后可任意编辑 XT1506S规格书智能外控表面贴装 SMD 型 LED深圳市阶新科技有限公司文件编号: SPC/ XT1506S产品型号: 黄生 13544198360产品描述: 5.5x5.0x1.6 毫米 0.2 瓦特 智能外控表面贴装型 SMD LED智能外控表面贴装 SMD 型 LED型号: XT1506S1.产品概述:XT1506S 是一款串并级联控制电路与发光电路于一体的智能外控 LED 光源。其外型与一个 5050LED 灯珠相同，每个元件 即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路 ，高精度 RC 振荡器，输出驱动采纳专利 PWM 技术，有效保证了像素点内光的颜色高一致性。数据采纳双线传输方式（DATA1 与 DATA2),具有断点续传能力，内建信号再生电路，使得级联信号驱动能力增强 ，建 议使用双绞线，以提升传输距离；在 IC 电源 VDD 与 VCC 端并联退偶电容，以增强抗干拢能力;DATA2 与DOUT1 并联并 串接一电阻，以防止产品信号反射干扰；2.主要应用领域:● LED 全彩发光字灯串,LED 全彩模组,LED 幻彩软硬灯条,LED 护栏管，LED 外观/情景照明● LED 点光源,LED 像素屏,LED 异形屏,各种电子产品,电器设备跑马灯。3.特性说明:● Top SMD 内部集成高质量串行级联恒流 IC；具有输入信号检测功能；● 控制电路与芯片集成在 SMD 5050 元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。● 内置环振（800MHZ)支持不间断 FREE-RUN 调制输出，维持画面静止功能；● 三路恒流驱动，每路驱动电流 17mA;灰度调节电路（256 级灰度可调），● 最大串行输入数据频率 800KHZ● 双线数据传输，数据具有锁相再生，数据传输级联点光源可达 1024 个。● 具有断点续传功能，不需要写地址码；下载后可任意编辑● LED 驱动端口耐压 17V4.机械尺寸:备注:1. 以上标示单位为毫米.2. 除非另外注明，尺寸公差为 ±0.1 毫米.下载后可任意编辑5. 引脚图及功能序号符号管脚名功能描述1DOUT22 号数据输出2 号数据信号输出2DIN11 号数据输入1 号数据信号输入3DIN2 AND DOUT12 号数据输入和 1 号数据输出2 号数据信号输入和 1 号数据输出4VDD电源芯片的供电管脚5VCC电源电源供电管脚6GND地信号接地和电源接地6. 产品命名一般说明XT1506S XT1506S: 默认为 RGB 晶片与 I...
