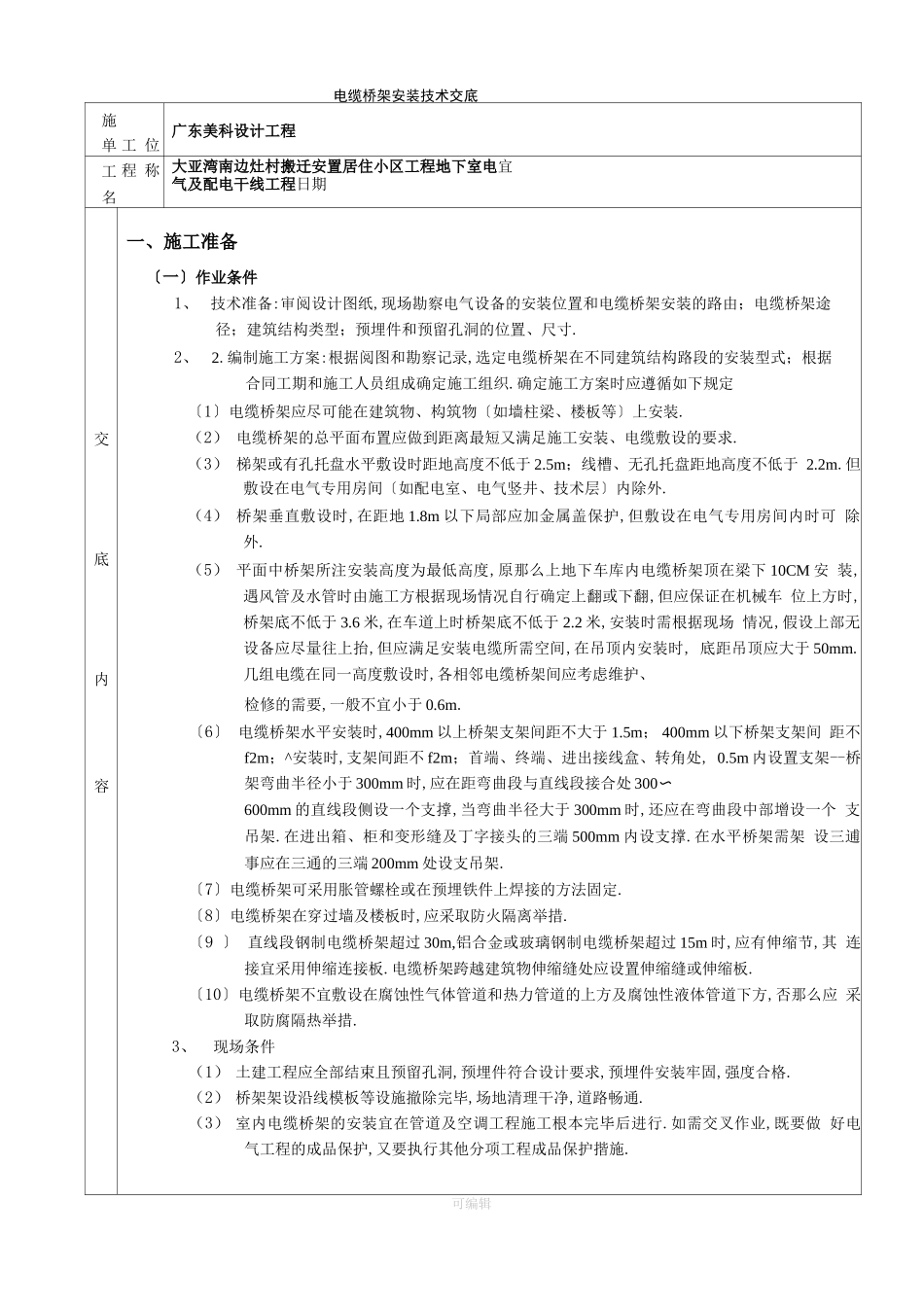

电缆桥架安装技术交底施 单 工 位广东美科设计工程工 名程 称 大亚湾南边灶村搬迁安置居住小区工程地下室电宜气及配电干线工程日期交底内一、施工准备〔一〕作业条件1、 技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸.2、2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织.确定施工方案时应遵循如下规定〔1〕电缆桥架应尽可能在建筑物、构筑物〔如墙柱梁、楼板等〕上安装.（2） 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求.（3） 梯架或有孔托盘水平敷设时距地高度不低于 2.5m；线槽、无孔托盘距地高度不低于 2.2m.但敷设在电气专用房间〔如配电室、电气竖井、技术层〕内除外.（4） 桥架垂直敷设时,在距地 1.8m 以下局部应加金属盖保护,但敷设在电气专用房间内时可 除外.（5） 平面中桥架所注安装高度为最低高度,原那么上地下车库内电缆桥架顶在梁下 10CM 安 装,遇风管及水管时由施工方根据现场情况自行确定上翻或下翻,但应保证在机械车 位上方时,桥架底不低于 3.6 米,在车道上时桥架底不低于 2.2 米,安装时需根据现场 情况,假设上部无设备应尽量往上抬,但应满足安装电缆所需空间,在吊顶内安装时, 底距吊顶应大于 50mm.几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、容检修的需要,一般不宜小于 0.6m.〔6〕 电缆桥架水平安装时,400mm 以上桥架支架间距不大于 1.5m； 400mm 以下桥架支架间 距不f2m；^安装时,支架间距不 f2m；首端、终端、进出接线盒、转角处, 0.5m 内设置支架--桥架弯曲半径小于 300mm 时,应在距弯曲段与直线段接合处 300〜600mm 的直线段侧设一个支撑,当弯曲半径大于 300mm 时,还应在弯曲段中部增设一个 支吊架.在进出箱、柜和变形缝及丁字接头的三端 500mm 内设支撑.在水平桥架需架 设三逋事应在三通的三端 200mm 处设支吊架.〔7〕电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定.〔8〕电缆桥架在穿过墙及楼板时,应采取防火隔离举措.〔9 〕 直线段钢制电缆桥架超过 30m,铝合金或玻璃钢制电缆桥架超过 15m 时,应有伸缩节,其 连接宜采用伸缩连接板.电缆桥架跨越建筑物伸缩缝处应设置伸缩缝或伸缩板.〔10〕电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管...
