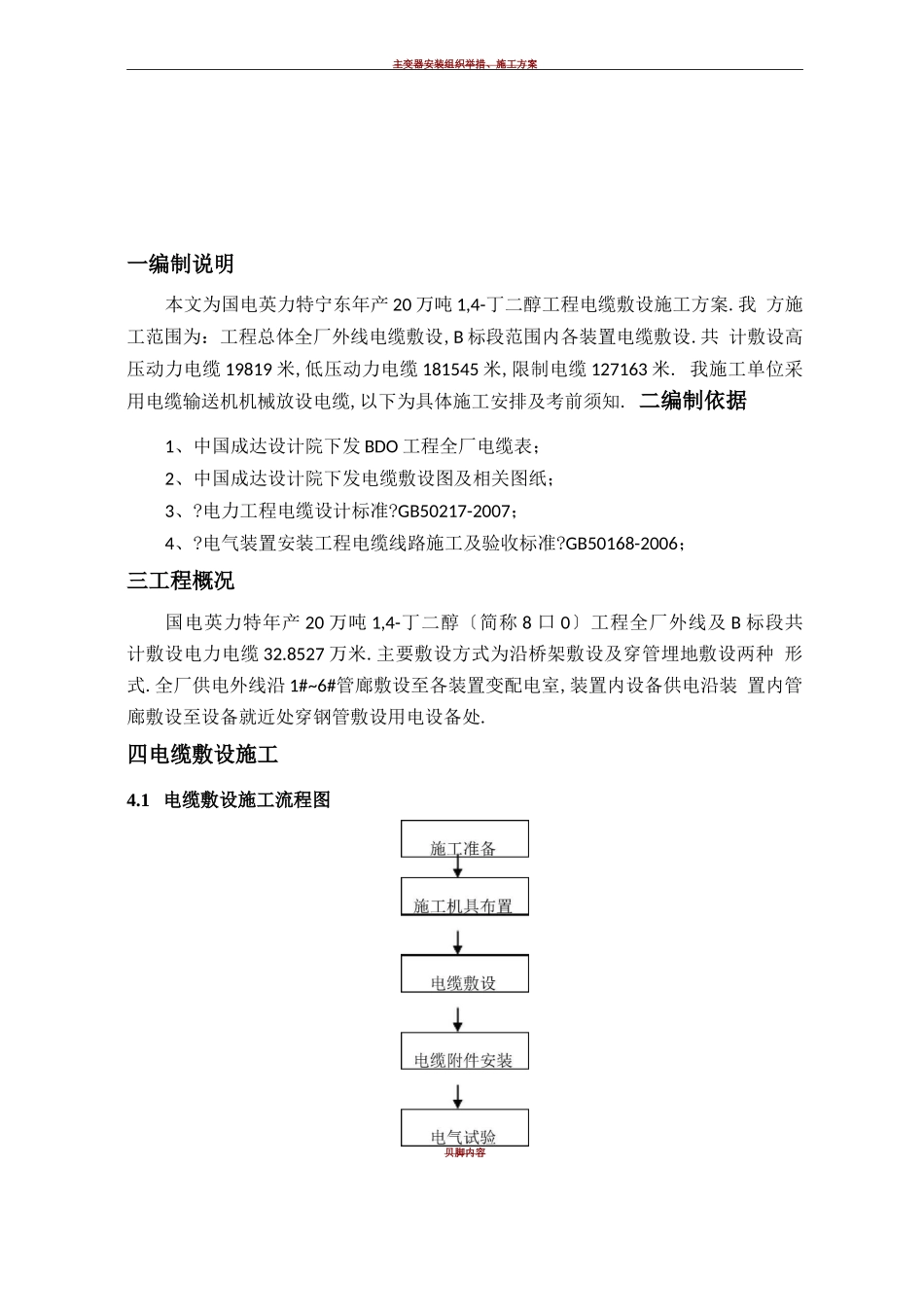

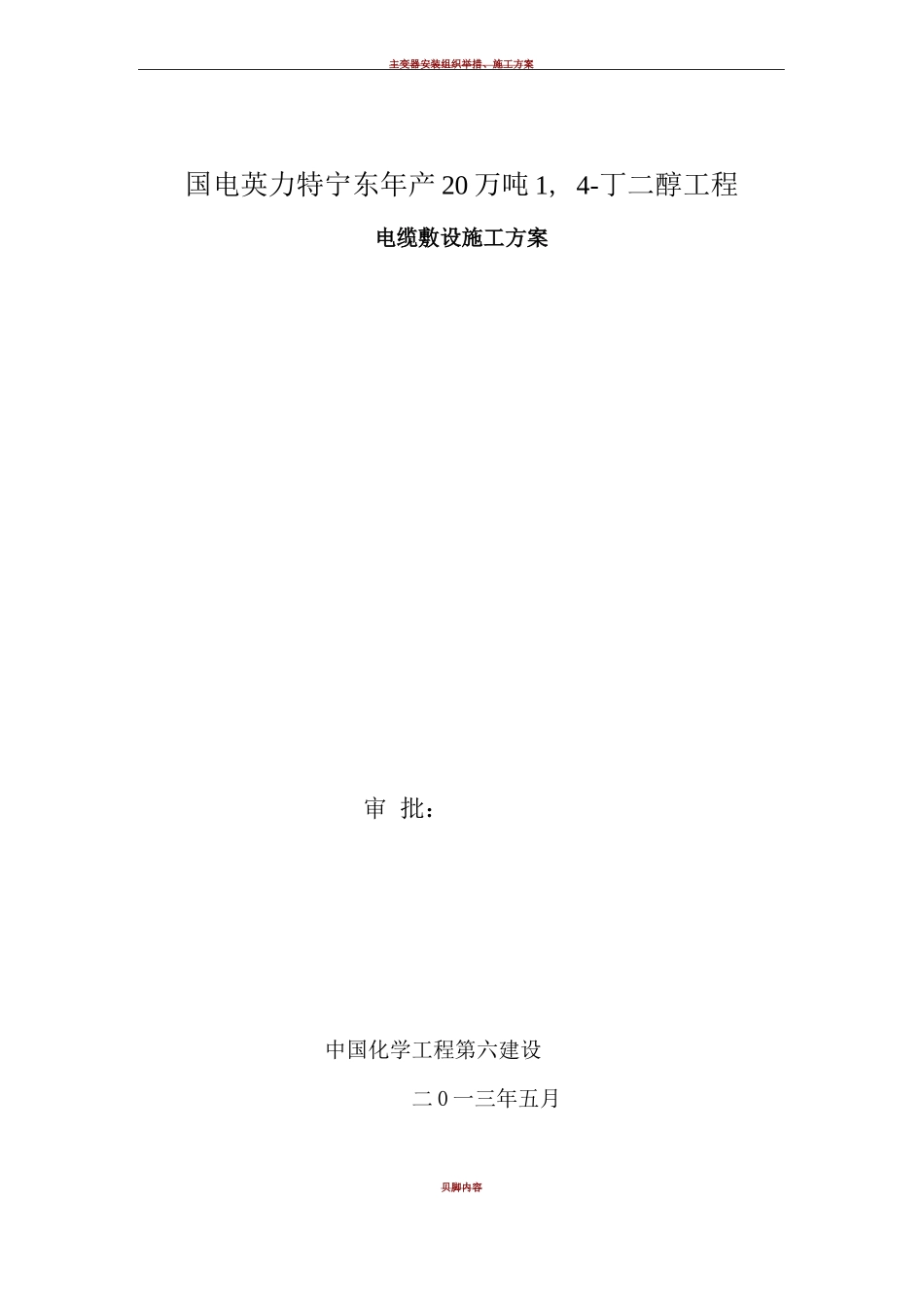

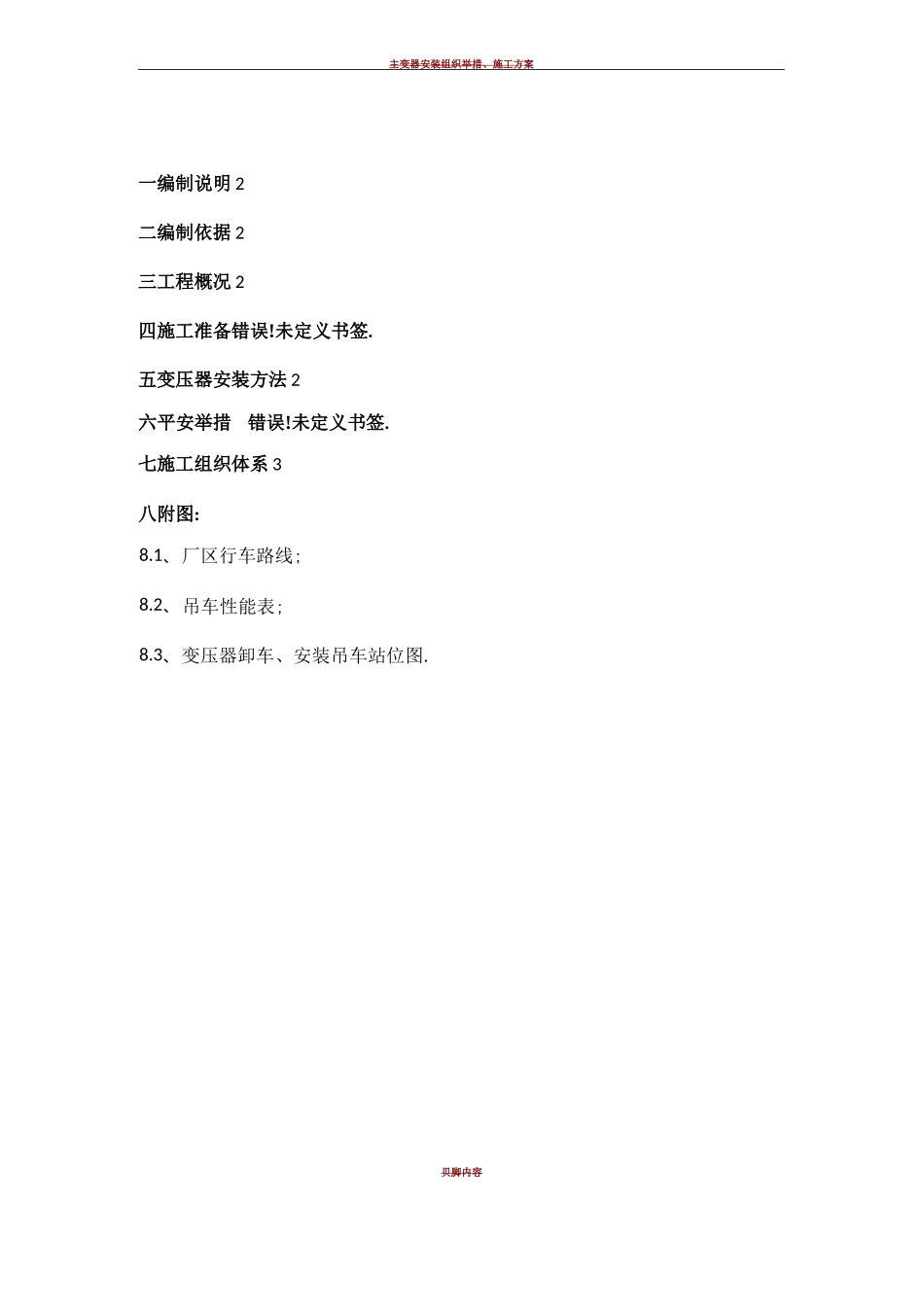

主变器安装组织举措、施工方案国电英力特宁东年产 20 万吨 1, 4-丁二醇工程电缆敷设施工方案 审 批：中国化学工程第六建设二 0 一三年五月贝脚内容主变器安装组织举措、施工方案一编制说明 2二编制依据 2三工程概况 2四施工准备错误!未定义书签.五变压器安装方法 2七施工组织体系 3八附图:贝脚内容六平安举措错误!未定义书签.8.1、厂区行车路线;8.2、吊车性能表;8.3、变压器卸车、安装吊车站位图.主变器安装组织举措、施工方案一编制说明本文为国电英力特宁东年产 20 万吨 1,4-丁二醇工程电缆敷设施工方案.我 方施工范围为：工程总体全厂外线电缆敷设,B 标段范围内各装置电缆敷设.共 计敷设高压动力电缆 19819 米,低压动力电缆 181545 米,限制电缆 127163 米. 我施工单位采用电缆输送机机械放设电缆,以下为具体施工安排及考前须知. 二编制依据1、中国成达设计院下发 BDO 工程全厂电缆表；2、中国成达设计院下发电缆敷设图及相关图纸；3、?电力工程电缆设计标准?GB50217-2007；4、?电气装置安装工程电缆线路施工及验收标准?GB50168-2006；三工程概况国电英力特年产 20 万吨 1,4-丁二醇〔简称 8 口 0〕工程全厂外线及 B 标段共 计敷设电力电缆 32.8527 万米.主要敷设方式为沿桥架敷设及穿管埋地敷设两种 形式.全厂供电外线沿 1#~6#管廊敷设至各装置变配电室,装置内设备供电沿装 置内管廊敷设至设备就近处穿钢管敷设用电设备处.四电缆敷设施工4.1 电缆敷设施工流程图贝脚内容主变器安装组织举措、施工方案电缆整理固定编号及挂牌4.2施工准备4.2.1 人员配备序号人员数量责任1队长1 人整体施工方案安排2总指挥1 人电缆放设总指挥3技术人员2 人电缆敷设技术指导4普工30 人电缆敷设工5电工10 人电缆头制作安装4.2.2 主要工机具配置序号名称规格/编号单位数量备注1电缆放线架〔千斤顶〕套82电缆输送机〔履带式牵引机〕JSD-3 型台9额定牵引力 30KN 牵引速度 6m/min3滑车个60转动灵活,工作可靠4防捻器台55信号限制箱保证牵引机械同步运行及紧急停车装置6钢锯把57液压钳240mm套28电工常用工具批29电缆剪把3贝脚内容主变器安装组织举措、施工方案序号名称规格/编号单位数量备注10兆欧表1000V、 2500V台各 111数字方用表MF500台112钢卷尺50m把213钢卷尺3m把114对讲机台1015施工手套双假设干16耐压试验设备套117跳板块200018金属切割机380V台14.2.3 电缆到货检查验收4.2.3.1 首先检查电缆的型号,规格...
