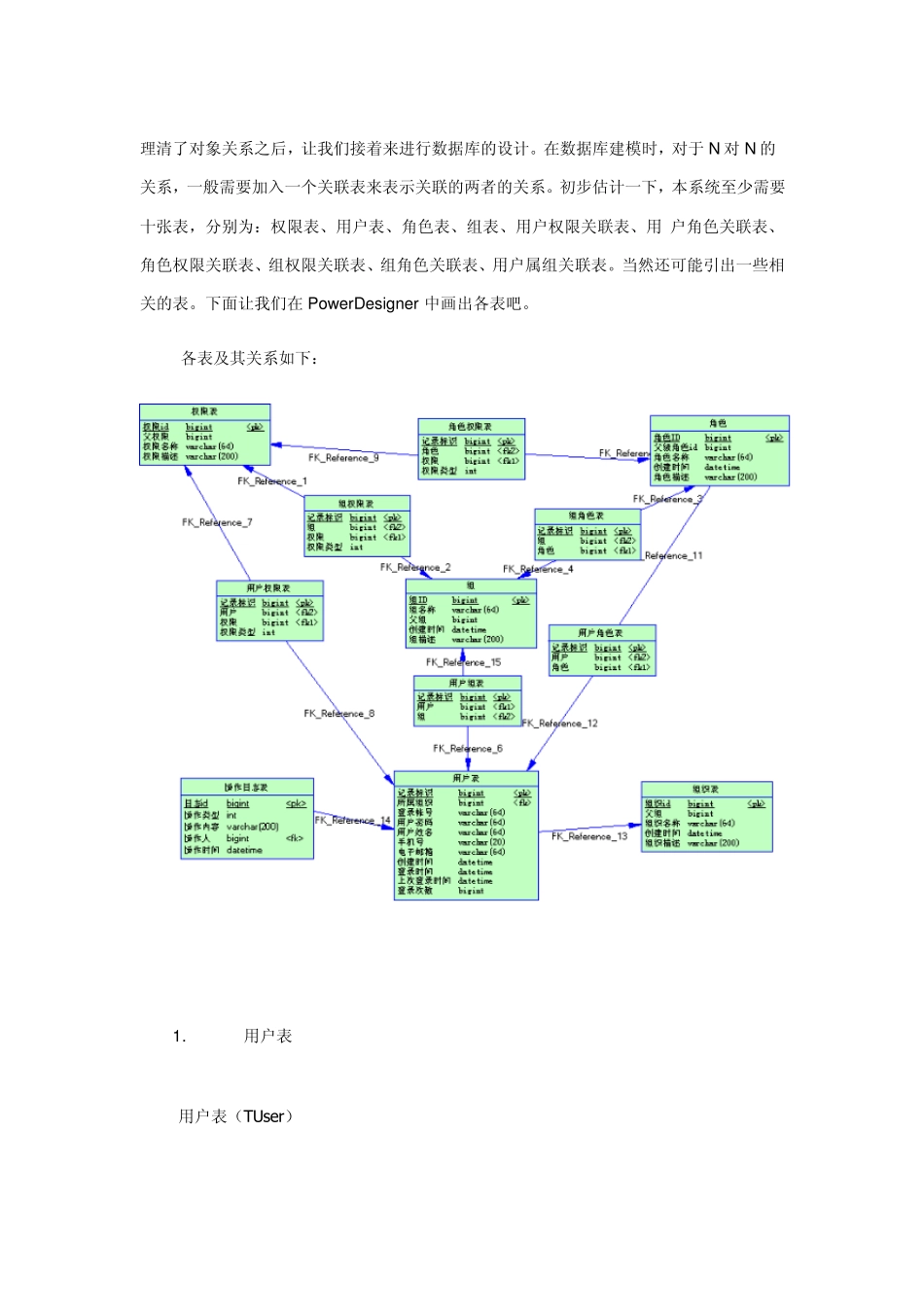

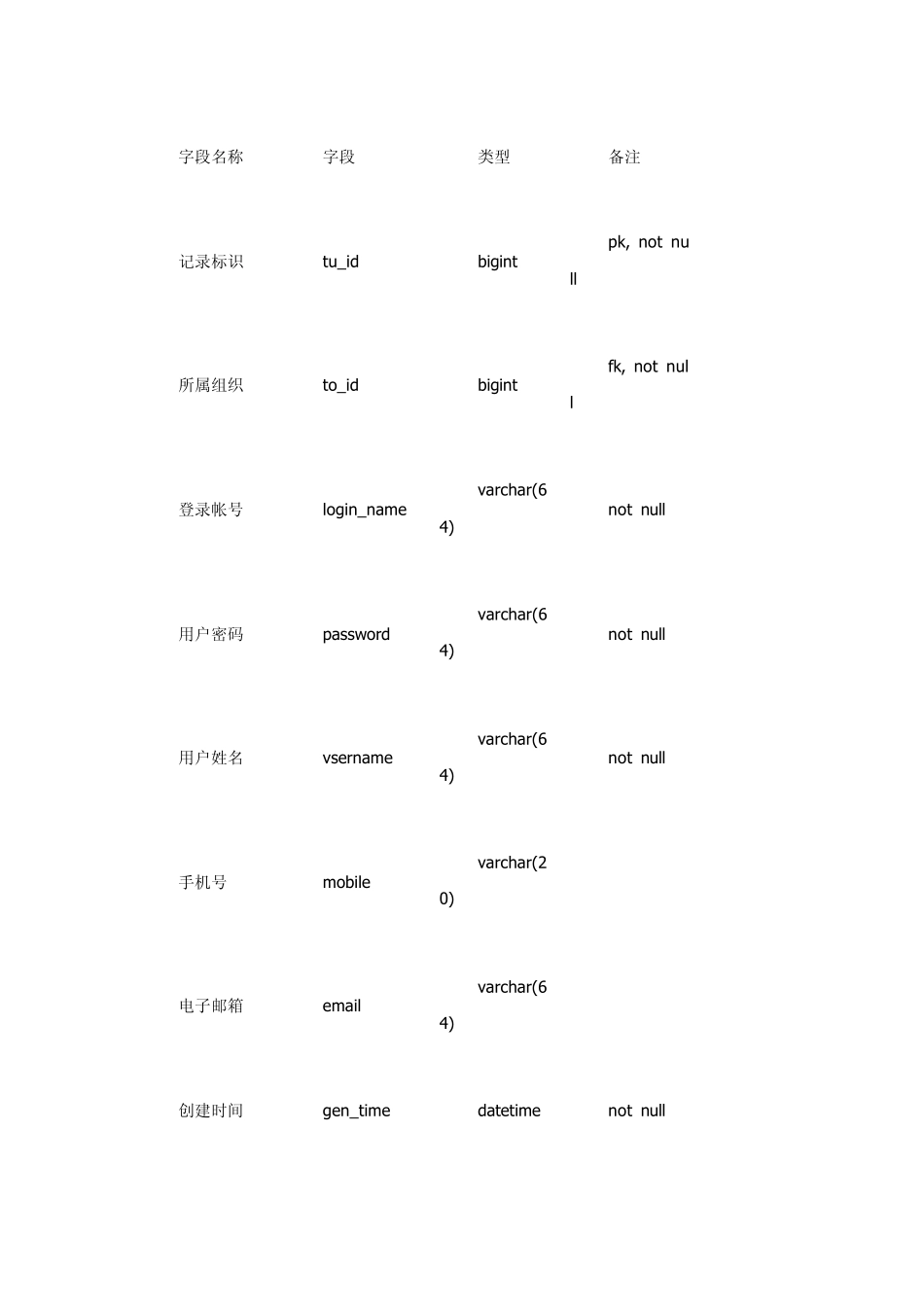

理清了对象关系之后,让我们接着来进行数据库的设计。在数据库建模时,对于N 对N 的 关系,一般需要加入一个关联表来表示关联的两者的关系。初步估计一下,本系统至少需要十张表,分别为:权限表、用户表、角色表、组表、用户权限关联表、用 户角色关联表、角色权限关联表、组权限关联表、组角色关联表、用户属组关联表。当然还可能引出一些相关的表。下面让我们在Pow erDesigner 中画出各表吧。 各表及其关系如下: 1. 用户表 用户表(TUser) 字段名称 字段 类型 备注 记录标识 tu_id bigint pk, not null 所属组织 to_id bigint fk, not null 登录帐号 login_name varchar(64) not null 用户密码 passw ord varchar(64) not null 用户姓名 vsername varchar(64) not null 手机号 mobile varchar(20) 电子邮箱 email varchar(64) 创建时间 gen_time datetime not null 登录时间 login_time datetime 上次登录时间 last_login_time datetime 登录次数 count bigint not null 2 . 角色表 角色表(TRole) 字段名称 字段 类型 备注 角色 ID tr_id bigint pk, not null 父级角色 ID parent_tr_id bigint not null 角色名称 role_name varchar(64) not null 创建时间 gen_time datetime not null 角色描述 description varchar(200) 3 . 权限表 权限表(TRight) 字段名称 字段 类型 备注 权限ID tr_id bigint pk, not null 父权限 parent_tr_id bigint not null 权限名称 right_name varchar(64) not null 权限描述 description varchar(200) 4 . 组表 组表(TGroup) 字段名称 字段 类型 备注 组ID tg_id bigint pk, not null 组名称 group_name varchar(64) not null 父组 parent_tg_id bigint not null 创建时间 gen_time datetime not null 组描述 description varchar(200) 5 . 角色权限表 角色权限表(TRoleRightRelation) 字段名称 字段 类型 备注 记录标识 trr_id bigint pk, not null 角色 Role_id bigint fk, not null 权限 right_id bigint fk, not null 权限类型 right_type int not null(0:可访问,1:可授权) 6 . 组权限表 组权限表(TGroupRightRelation) 字段名称 字段 类型 备注 记录标识 tgr_id bigint pk, not...
