电锅炉蓄能式供暖系统设计规范VIP免费

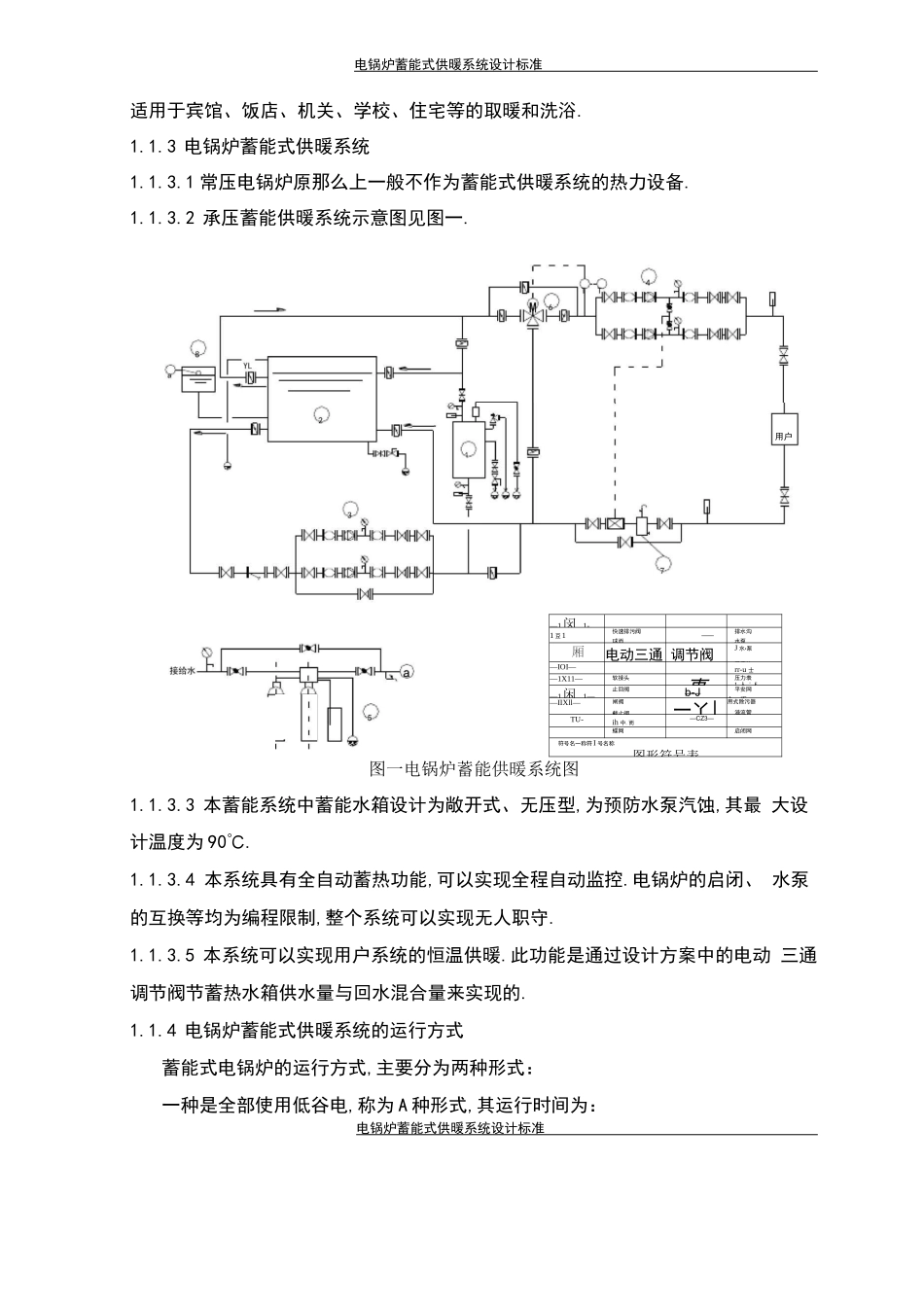

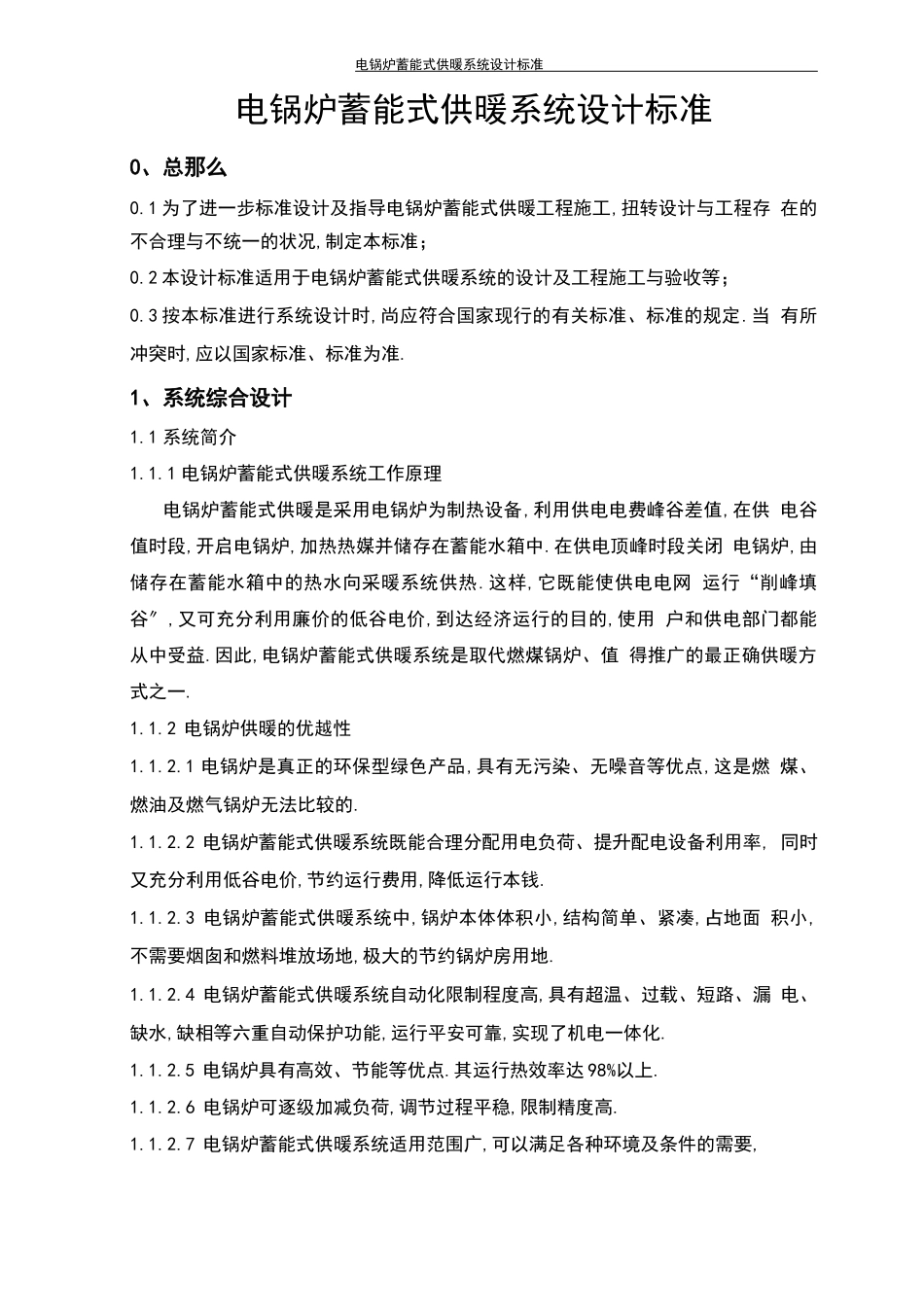

电锅炉蓄能式供暖系统设计标准电锅炉蓄能式供暖系统设计标准0、总那么0.1 为了进一步标准设计及指导电锅炉蓄能式供暖工程施工,扭转设计与工程存 在的不合理与不统一的状况,制定本标准；0.2 本设计标准适用于电锅炉蓄能式供暖系统的设计及工程施工与验收等；0.3 按本标准进行系统设计时,尚应符合国家现行的有关标准、标准的规定.当 有所冲突时,应以国家标准、标准为准.1、系统综合设计1.1 系统简介1.1.1 电锅炉蓄能式供暖系统工作原理电锅炉蓄能式供暖是采用电锅炉为制热设备,利用供电电费峰谷差值,在供 电谷值时段,开启电锅炉,加热热媒并储存在蓄能水箱中.在供电顶峰时段关闭 电锅炉,由储存在蓄能水箱中的热水向采暖系统供热.这样,它既能使供电电网 运行“削峰填谷〞,又可充分利用廉价的低谷电价,到达经济运行的目的,使用 户和供电部门都能从中受益.因此,电锅炉蓄能式供暖系统是取代燃煤锅炉、值 得推广的最正确供暖方式之一.1.1.2 电锅炉供暖的优越性1.1.2.1 电锅炉是真正的环保型绿色产品,具有无污染、无噪音等优点,这是燃 煤、燃油及燃气锅炉无法比较的.1.1.2.2 电锅炉蓄能式供暖系统既能合理分配用电负荷、提升配电设备利用率, 同时又充分利用低谷电价,节约运行费用,降低运行本钱.1.1.2.3 电锅炉蓄能式供暖系统中,锅炉本体体积小,结构简单、紧凑,占地面 积小,不需要烟囱和燃料堆放场地,极大的节约锅炉房用地.1.1.2.4 电锅炉蓄能式供暖系统自动化限制程度高,具有超温、过载、短路、漏 电、缺水,缺相等六重自动保护功能,运行平安可靠,实现了机电一体化.1.1.2.5 电锅炉具有高效、节能等优点.其运行热效率达 98%以上.1.1.2.6 电锅炉可逐级加减负荷,调节过程平稳,限制精度高.1.1.2.7 电锅炉蓄能式供暖系统适用范围广,可以满足各种环境及条件的需要,电锅炉蓄能式供暖系统设计标准适用于宾馆、饭店、机关、学校、住宅等的取暖和洗浴.1.1.3 电锅炉蓄能式供暖系统1.1.3.1 常压电锅炉原那么上一般不作为蓄能式供暖系统的热力设备.1.1.3.2 承压蓄能供暖系统示意图见图一.图一电锅炉蓄能供暖系统图1.1.3.3 本蓄能系统中蓄能水箱设计为敞开式、无压型,为预防水泵汽蚀,其最 大设计温度为 90℃.1.1.3.4 本系统具有全自动蓄热功能,可以实现全程自动监控.电锅炉的启闭、 水泵的互换等均为编程限制,整个系统可以实现无人职守.1.1.3.5 本系统可以实现用户系统的恒温供暖.此功能是通过设计方案中的电动 三通调节阀节蓄热水箱供...
