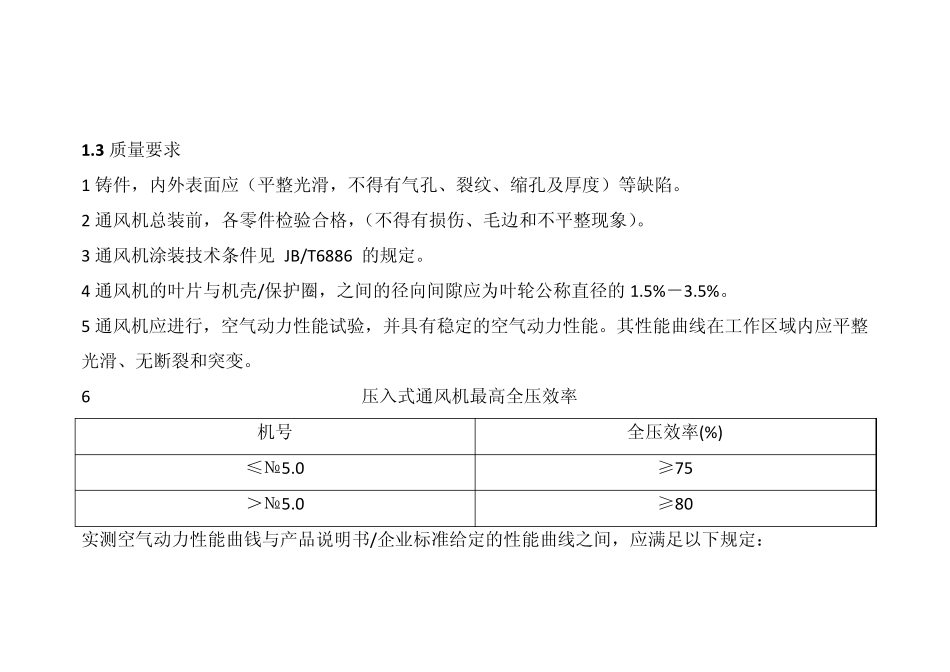

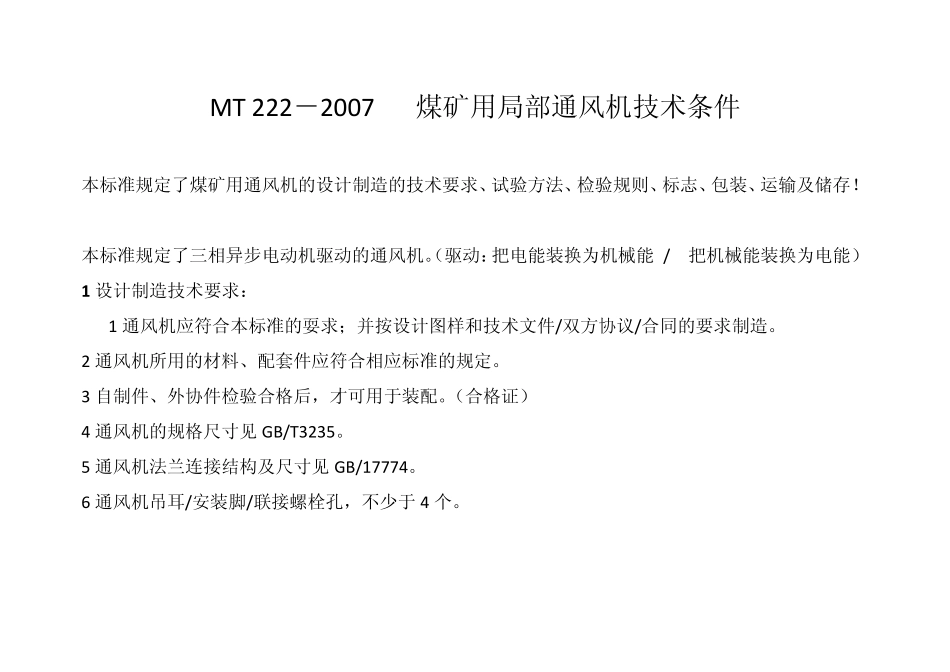

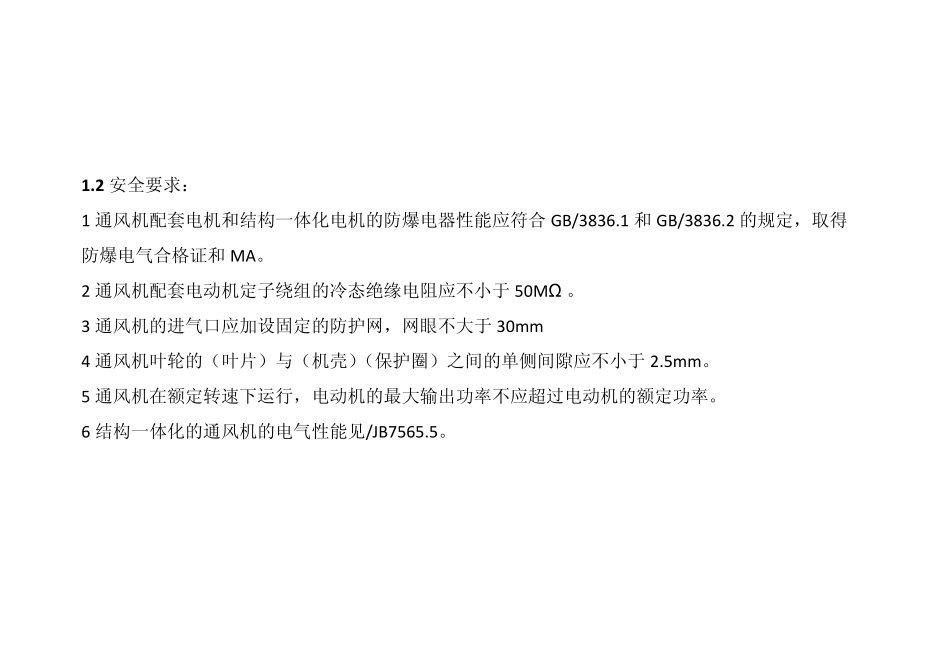

MT 222－2007 煤矿用局部通风机技术条件 本标准规定了煤矿用通风机的设计制造的技术要求、试验方法、检验规则、标志、包装、运输及储存！ 本标准规定了三相异步电动机驱动的通风机。（驱动：把电能装换为机械能 / 把机械能装换为电能） 1 设计制造技术要求： 1 通风机应符合本标准的耍求；并按设计图样和技术文件/双方协议/合同的要求制造。 2 通风机所用的材料、配套件应符合相应标准的规定。 3 自制件、外协件检验合格后，才可用于装配。（合格证） 4 通风机的规格尺寸见 GB/T3235。 5 通风机法兰连接结构及尺寸见 GB/17774。 6 通风机吊耳/安装脚/联接螺栓孔，不少于 4 个。 1.2 安全要求： 1 通风机配套电机和结构一体化电机的防爆电器性能应符合GB/3836.1 和GB/3836.2 的规定，取得 防爆电气合格证和MA。 2 通风机配套电动机定子绕组的冷态绝缘电阻应不小于 50MΩ 。 3 通风机的进气口应加设固定的防护网，网眼不大于 30mm 4 通风机叶轮的（叶片）与（机壳）（保护圈）之间的单侧间隙应不小于 2.5mm。 5 通风机在额定转速下运行，电动机的最大输出功率不应超过电动机的额定功率。 6 结构一体化的通风机的电气性能见/JB7565.5。 1.3 质量要求 1 铸件，内外表面应（平整光滑，不得有气孔、裂纹、缩孔及厚度）等缺陷。 2 通风机总装前，各零件检验合格，（不得有损伤、毛边和不平整现象）。 3 通风机涂装技术条件见 JB/T 6886 的规定。 4 通风机的叶片与机壳/保护圈，之间的径向间隙应为叶轮公称直径的1.5%－3.5%。 5 通风机应进行，空气动力性能试验，并具有稳定的空气动力性能。其性能曲线在工作区域内应平整光滑、无断裂和突变。 6 压入式通风机最高全压效率 机号 全压效率(%) ≤№5.0 ≥75 ＞№5.0 ≥80 实测空气动力性能曲钱与产品说明书/企业标准给定的性能曲线之间，应满足以下规定： 压入式通风机实测全压效率值，与给定的性能曲线在相同流量或全压下所规定的全压效率值相比， 偏差不小于－5%。 7 通风机应进行噪声测量。 8 通风机振动有效值见 JB/T 8689 。 9 通风机叶轮动平衡见 JB/T 9101 的规定，精度等级不小于G6.3 10 通风机叶轮超速试验见 JB/T 6445 的规定。 1.4 试验方法: 通风机的外现质量用目测法检查。 通风机空气动力学性能见 GB/T 1236 的试验方法进行。 进、出气横截面积计算见 GB/T 1236 表 1 通风机噪声见 GB/...
