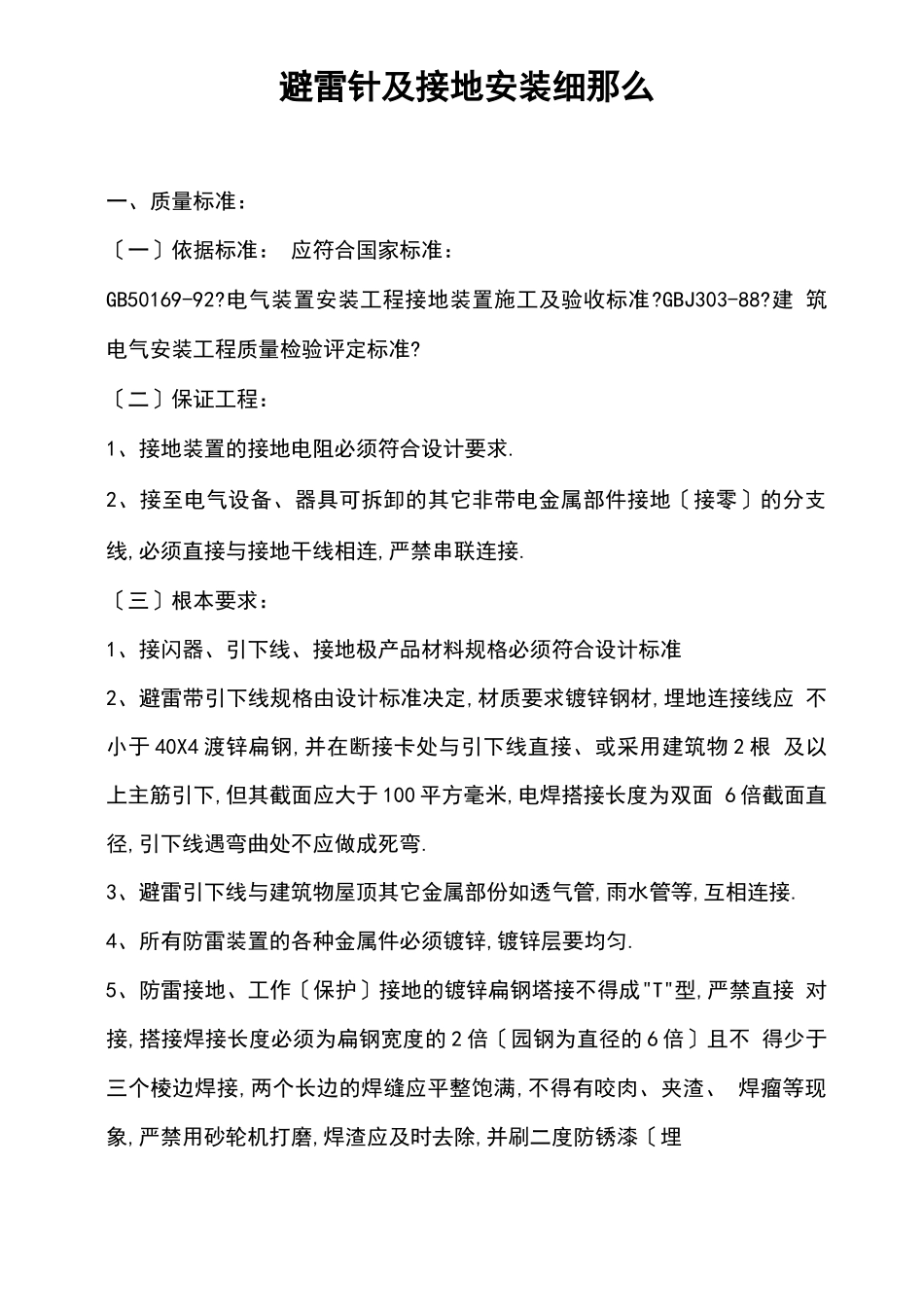

避雷针及接地安装细那么一、质量标准:〔一〕依据标准: 应符合国家标准:GB50169-92?电气装置安装工程接地装置施工及验收标准?GBJ303-88?建 筑电气安装工程质量检验评定标准?〔二〕保证工程:1、接地装置的接地电阻必须符合设计要求.2、接至电气设备、器具可拆卸的其它非带电金属部件接地〔接零〕的分支 线,必须直接与接地干线相连,严禁串联连接.〔三〕根本要求:1、接闪器、引下线、接地极产品材料规格必须符合设计标准2、避雷带引下线规格由设计标准决定,材质要求镀锌钢材,埋地连接线应 不小于 40X4 渡锌扁钢,并在断接卡处与引下线直接、或采用建筑物 2 根 及以上主筋引下,但其截面应大于 100 平方毫米,电焊搭接长度为双面 6 倍截面直径,引下线遇弯曲处不应做成死弯.3、避雷引下线与建筑物屋顶其它金属部份如透气管,雨水管等,互相连接.4、所有防雷装置的各种金属件必须镀锌,镀锌层要均匀.5、防雷接地、工作〔保护〕接地的镀锌扁钢塔接不得成"T"型,严禁直接 对接,搭接焊接长度必须为扁钢宽度的 2 倍〔园钢为直径的 6 倍〕且不 得少于三个棱边焊接,两个长边的焊缝应平整饱满,不得有咬肉、夹渣、 焊瘤等现象,严禁用砂轮机打磨,焊渣应及时去除,并刷二度防锈漆〔埋1 实用文案 地刷二度沥青漆〕.6、防雷接地断接卡应为 40X4 与 25X4 镀锌扁钢搭接,搭接长度 100mm, 上下螺栓孔距端边为 25mm 〔钻孔为 011mm ,镀锌螺栓为 M10X25mm〕,镀 锌垫圈、弹簧垫圈齐全.扁钢在钢管保护口的两边应点焊,管口应密封, 断接卡的标高在单位工程和住宅小区中应一致,宜为距地处,并加保护.7、防雷接地利用主钢筋引出屋面应用同规格镀锌扁钢与避雷带焊接,利用 金属钢管栏杆作避雷带的应用镀锌扁钢与主钢筋及拦杆可靠焊接,其根数, 坐标位置应与设计相符,在钢管对接处应加焊扁钢跨接线,利用根底钢筋 引入大地而不设接地装置的,可不设断接卡,但应有测量接地电阻的〞测量 点〞,测量点的标高如设计无规定时,从地面至测量点中央宜为 500mm .8、接地装置〔接地体与接地线〕的埋地深度应符合设计或标准规定,接地 装置施工完毕应经专业质量部门和建设单位现场验收并在隐蔽验收签证 后,才允许复土.〔回填土内不应有石块和建设垃圾,土外取的土壤不得有 较强的腐蚀性,在回填土时应分层夯实.〕..9、接地体钢材一般采用镀锌角钢、钢管、圆钢等,圆钢直径>0mm 扁钢截 面>100 平方毫米,厚度为 4mm,角钢厚度为>4mm,钢管壁厚〉,材料长 度一...
