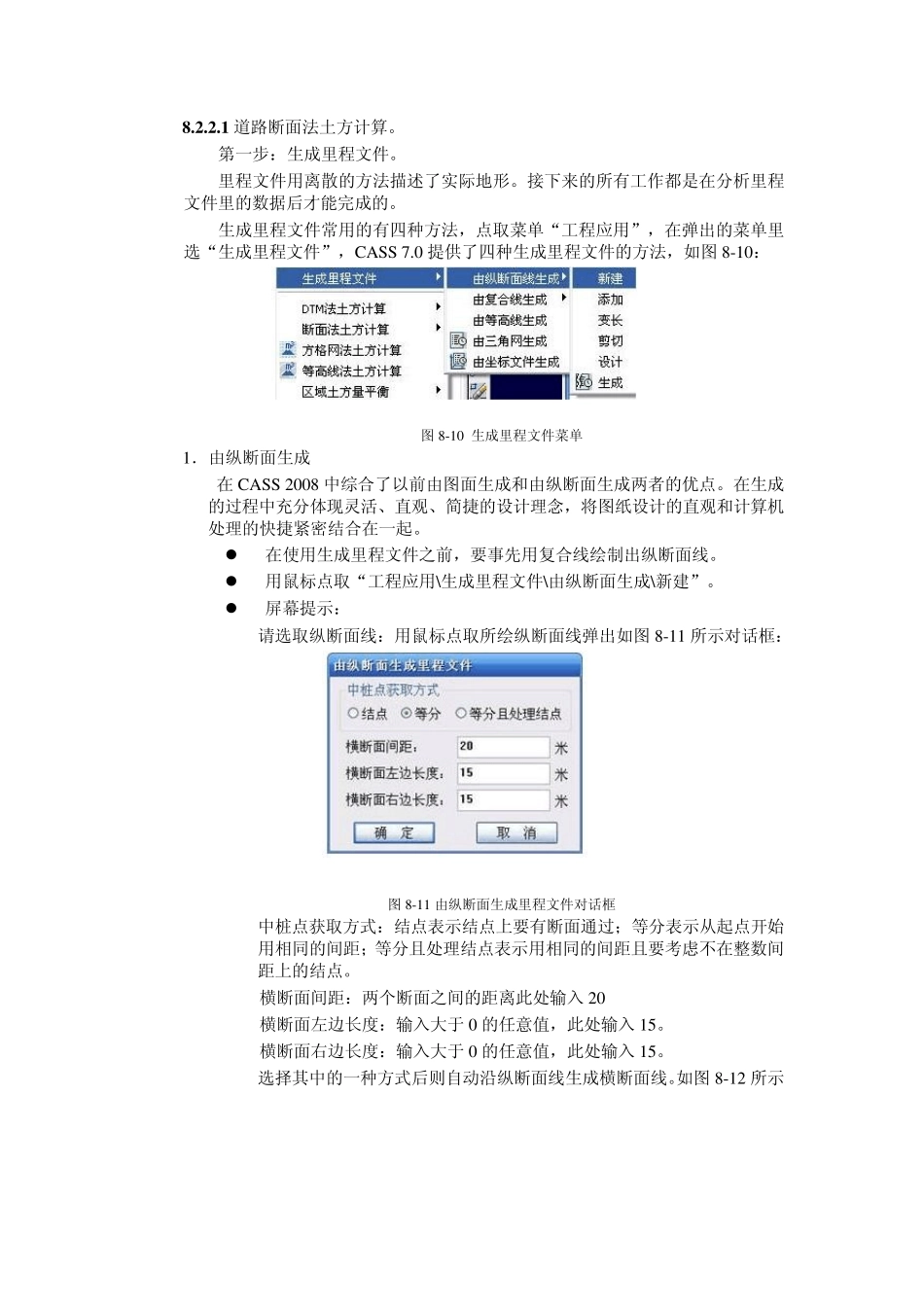

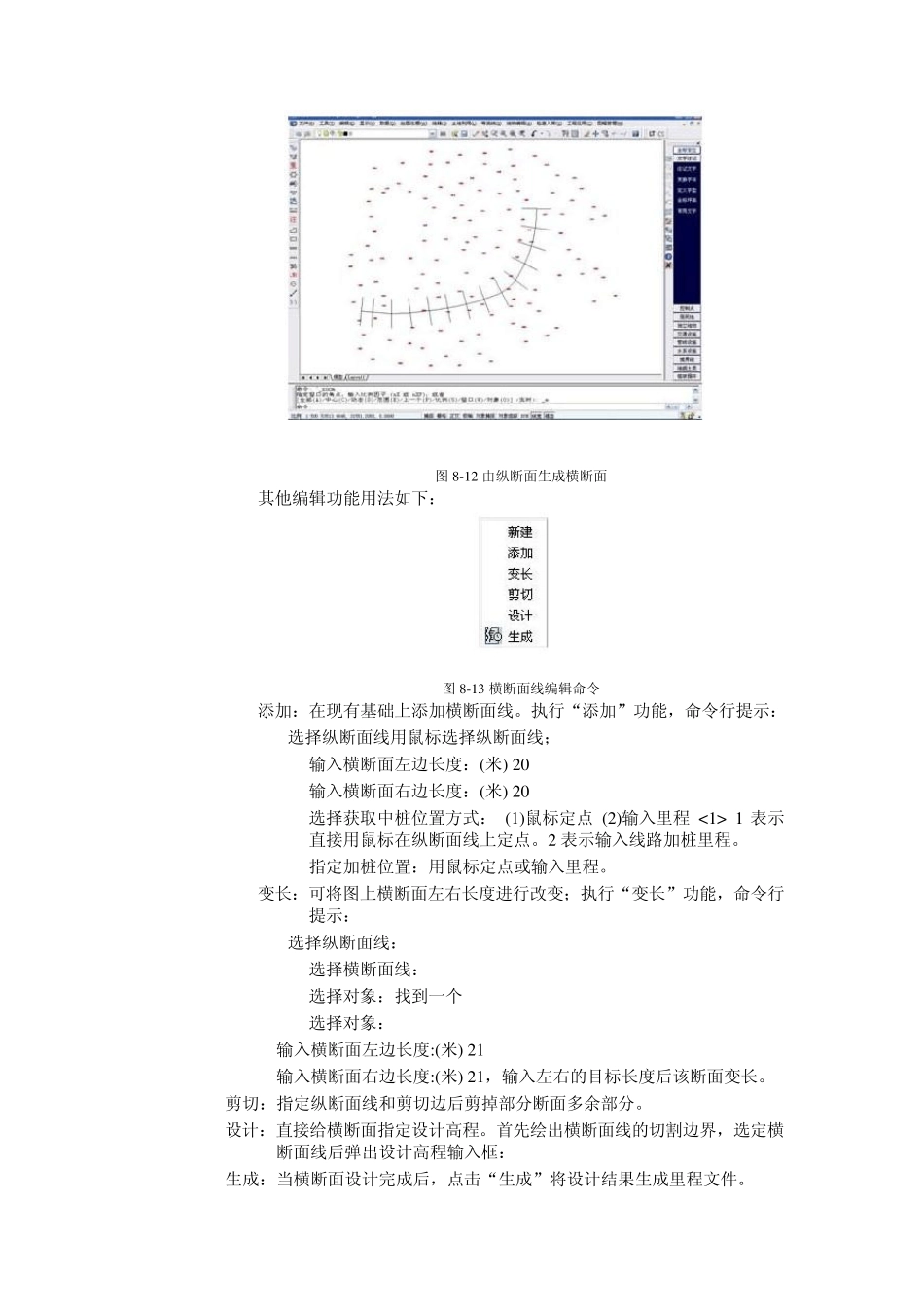

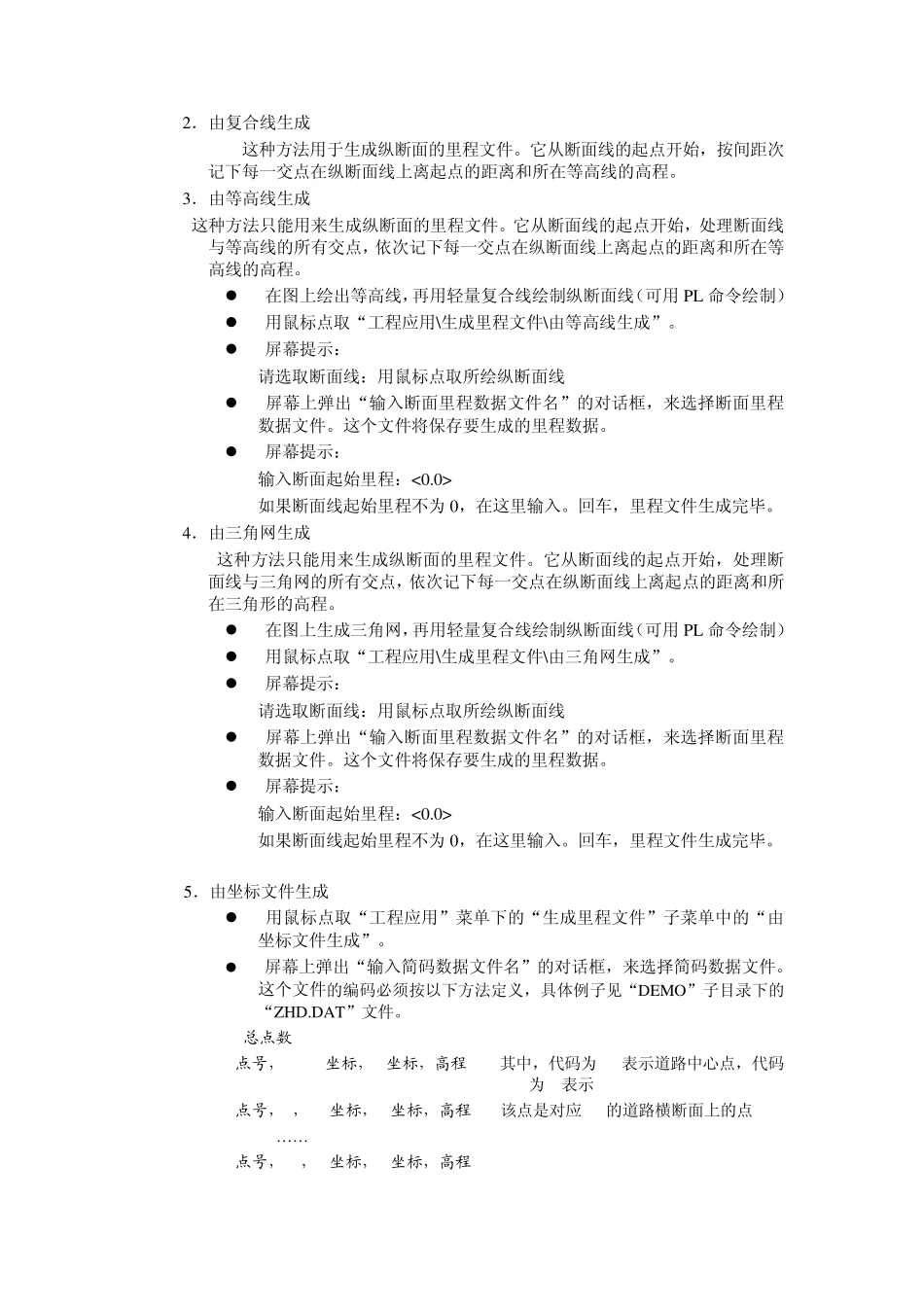

8 .2 .2 .1 道路断面法土方计算。 第一步:生成里程文件。 里程文件用离散的方法描述了实际地形。接下来的所有工作都是在分析里程文件里的数据后才能完成的。 生成里程文件常用的有四种方法,点取菜单“工程应用”,在弹出的菜单里选“生成里程文件”,CASS 7.0 提供了四种生成里程文件的方法,如图 8-10: 图 8-10 生成里程文件菜单 1.由纵断面生成 在CASS 2008 中综合了以前由图面生成和由纵断面生成两者的优点。在生成的过程中充分体现灵活、直观、简捷的设计理念,将图纸设计的直观和计算机处理的快捷紧密结合在一起。 在使用生成里程文件之前,要事先用复合线绘制出纵断面线。 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。 屏幕提示: 请选取纵断面线:用鼠标点取所绘纵断面线弹出如图 8-11 所示对话框: 图 8-11 由纵断面生成里程文件对话框 中桩点获取方式:结点表示结点上要有断面通过;等分表示从起点开始用相同的间距;等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。 横断面间距:两个断面之间的距离此处输入 20 横断面左边长度:输入大于 0 的任意值,此处输入 15。 横断面右边长度:输入大于 0 的任意值,此处输入 15。 选择其中的一种方式后则自动沿纵断面线生成横断面线。如图 8-12 所示 图8-12 由纵断面生成横断面 其他编辑功能用法如下: 图8-13 横断面线编辑命令 添加:在现有基础上添加横断面线。执行“添加”功能,命令行提示: 选择纵断面线用鼠标选择纵断面线; 输入横断面左边长度:(米) 20 输入横断面右边长度:(米) 20 选择获取中桩位置方式: (1)鼠标定点 (2)输入里程 < 1> 1 表示直接用鼠标在纵断面线上定点。2 表示输入线路加桩里程。 指定加桩位置:用鼠标定点或输入里程。 变长:可将图上横断面左右长度进行改变;执行“变长”功能,命令行提示: 选择纵断面线: 选择横断面线: 选择对象:找到一个 选择对象: 输入横断面左边长度:(米) 21 输入横断面右边长度:(米) 21,输入左右的目标长度后该断面变长。 剪切:指定纵断面线和剪切边后剪掉部分断面多余部分。 设计:直接给横断面指定设计高程。首先绘出横断面线的切割边界,选定横断面线后弹出设计高程输入框: 生成:当横断面设计完成后,点击“生成”将设计结果生成里程文件。 2.由复合线生成 这种方法用于生成纵断面的里程文件。它从断...
