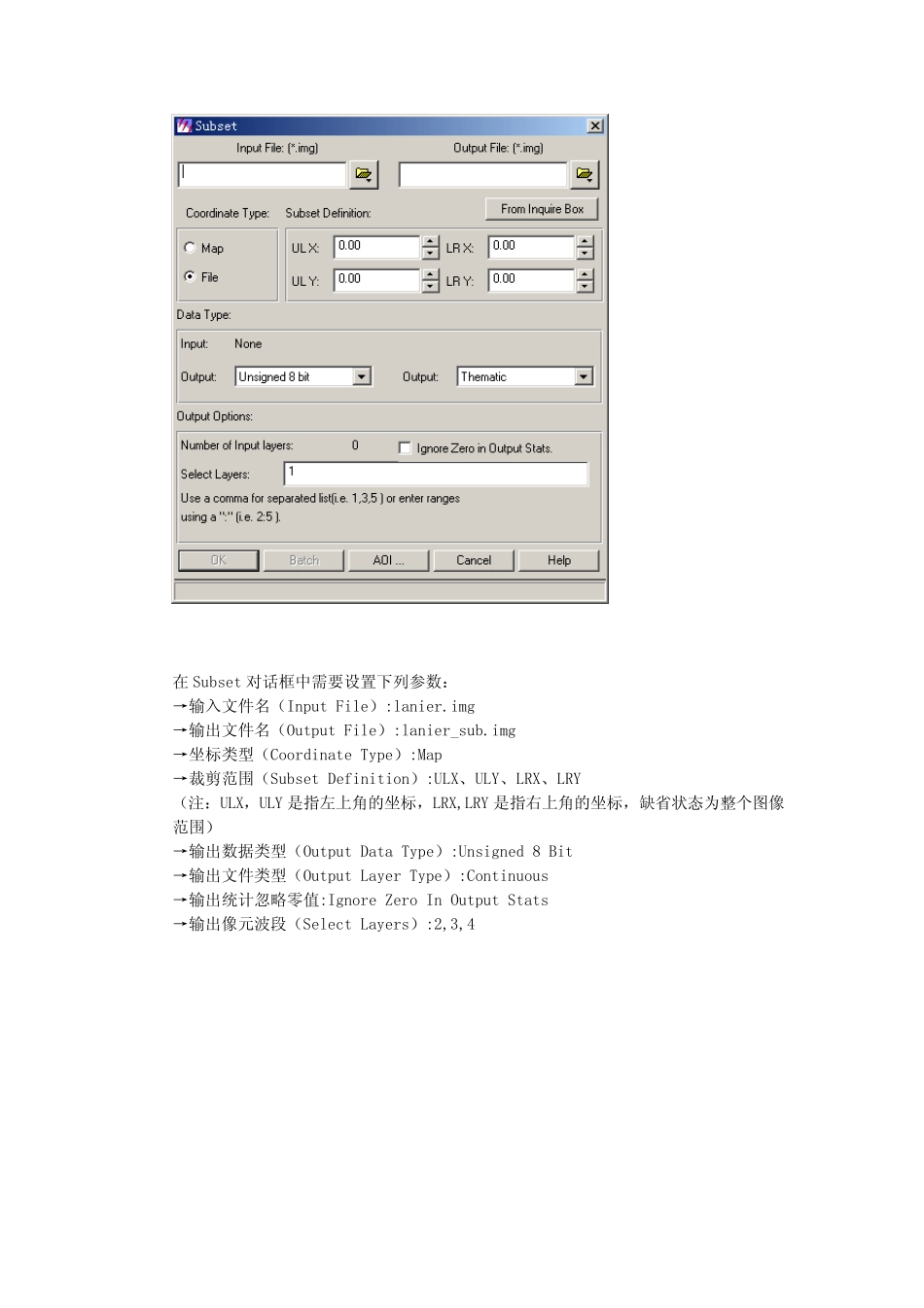

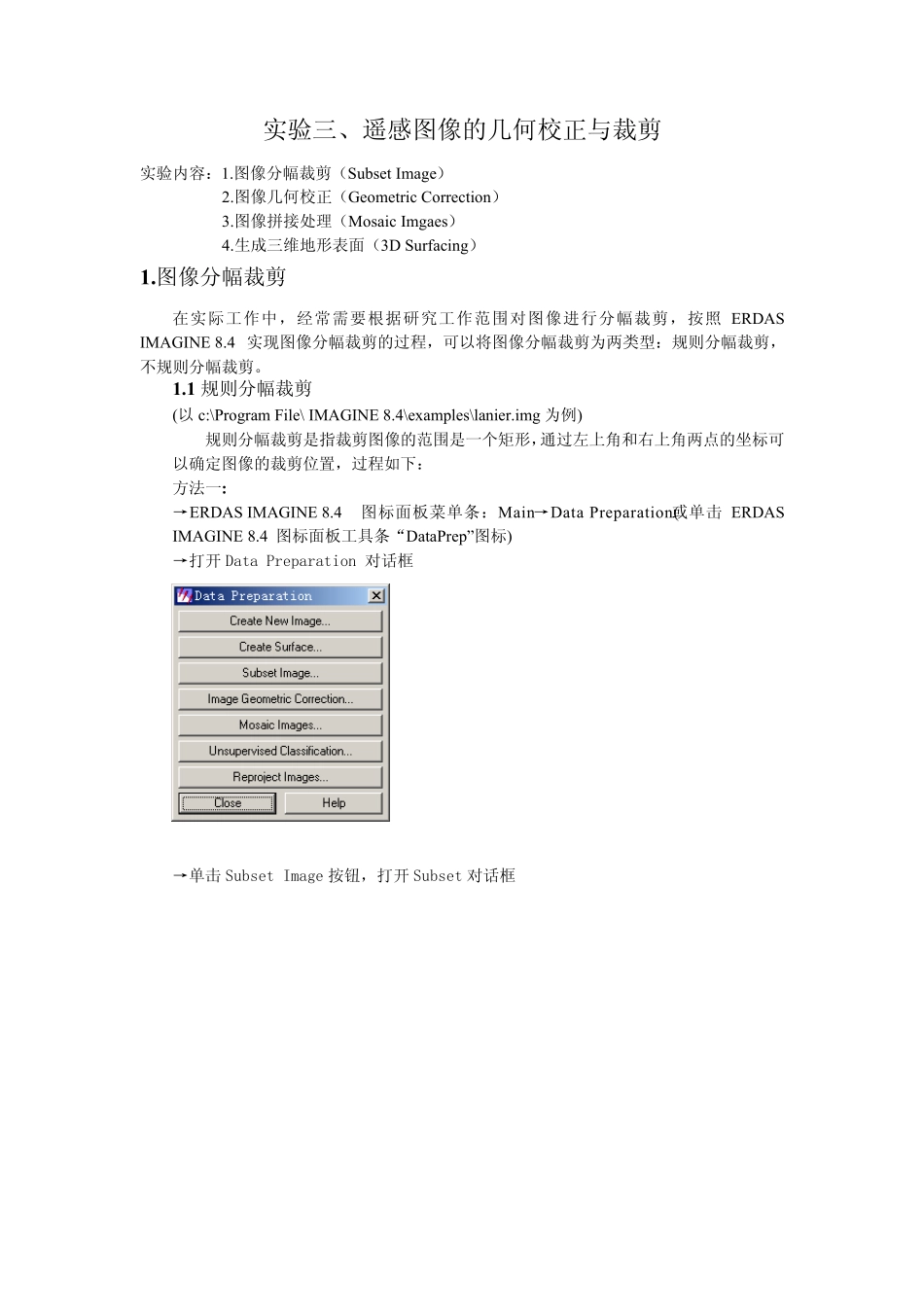

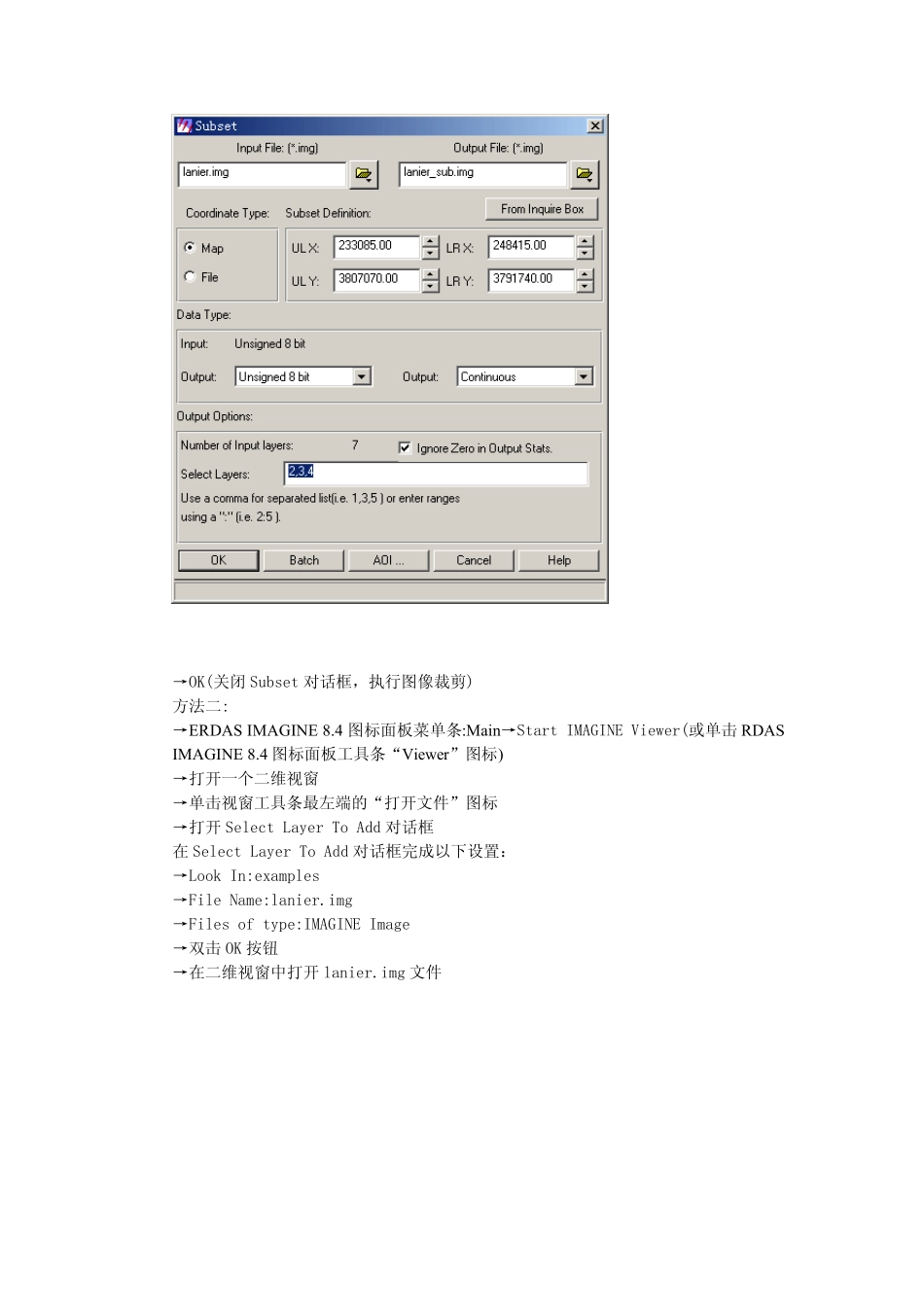

实验三、遥感图像的几何校正与裁剪 实验内容：1.图像分幅裁剪（Subset Image） 2.图像几何校正（Geometric Correction） 3.图像拼接处理（Mosaic Imgaes） 4.生成三维地形表面（3D Surfacing） 1.图像分幅裁剪 在实际工作中，经常需要根据研究工作范围对图像进行分幅裁剪，按照ERDAS IMAGINE 8.4 实现图像分幅裁剪的过程，可以将图像分幅裁剪为两类型：规则分幅裁剪，不规则分幅裁剪。 1.1 规则分幅裁剪 (以c:\Program File\ IMAGINE 8.4\examples\lanier.img 为例) 规则分幅裁剪是指裁剪图像的范围是一个矩形，通过左上角和右上角两点的坐标可以确定图像的裁剪位置，过程如下： 方法一: →ERDAS IMAGINE 8.4 图标面板菜单条：Main→Data Preparation(或单击ERDAS IMAGINE 8.4 图标面板工具条“DataPrep”图标) →打开 Data Preparation 对话框 →单击Subset Image 按钮，打开 Subset 对话框 在Subset 对话框中需要设置下列参数： →输入文件名（Input File）:lanier.img →输出文件名（Output File）:lanier_sub.img →坐标类型（Coordinate Type）:Map →裁剪范围（Subset Definition）:ULX、ULY、LRX、LRY （注：ULX，ULY 是指左上角的坐标，LRX,LRY 是指右上角的坐标，缺省状态为整个图像范围） →输出数据类型（Output Data Type）:Unsigned 8 Bit →输出文件类型（Output Layer Type）:Continuous →输出统计忽略零值:Ignore Zero In Output Stats →输出像元波段（Select Layers）:2,3,4 →OK(关闭Subset 对话框，执行图像裁剪) 方法二: →ERDAS IMAGINE 8.4 图标面板菜单条:Main→Start IMAGINE Viewer(或单击RDAS IMAGINE 8.4 图标面板工具条“View er”图标) →打开一个二维视窗 →单击视窗工具条最左端的“打开文件”图标 →打开 Select Layer To Add 对话框 在 Select Layer To Add 对话框完成以下设置： →Look In:examples →File Name:lanier.img →Files of type:IMAGINE Image →双击OK 按钮 →在二维视窗中打开 lanier.img 文件 →单击ERDAS IMAGINE 8.4 图标面板工具条“DataPrep” 图标 →打开 Data Preparation 对话框 →单击Subset Image 按钮 →打开 Subset 对话框 在Subset 对话框中需要设置下列参数： →输入文件名（Input File）:lanier.img →输出文件名（Output File）:lanier_sub...
