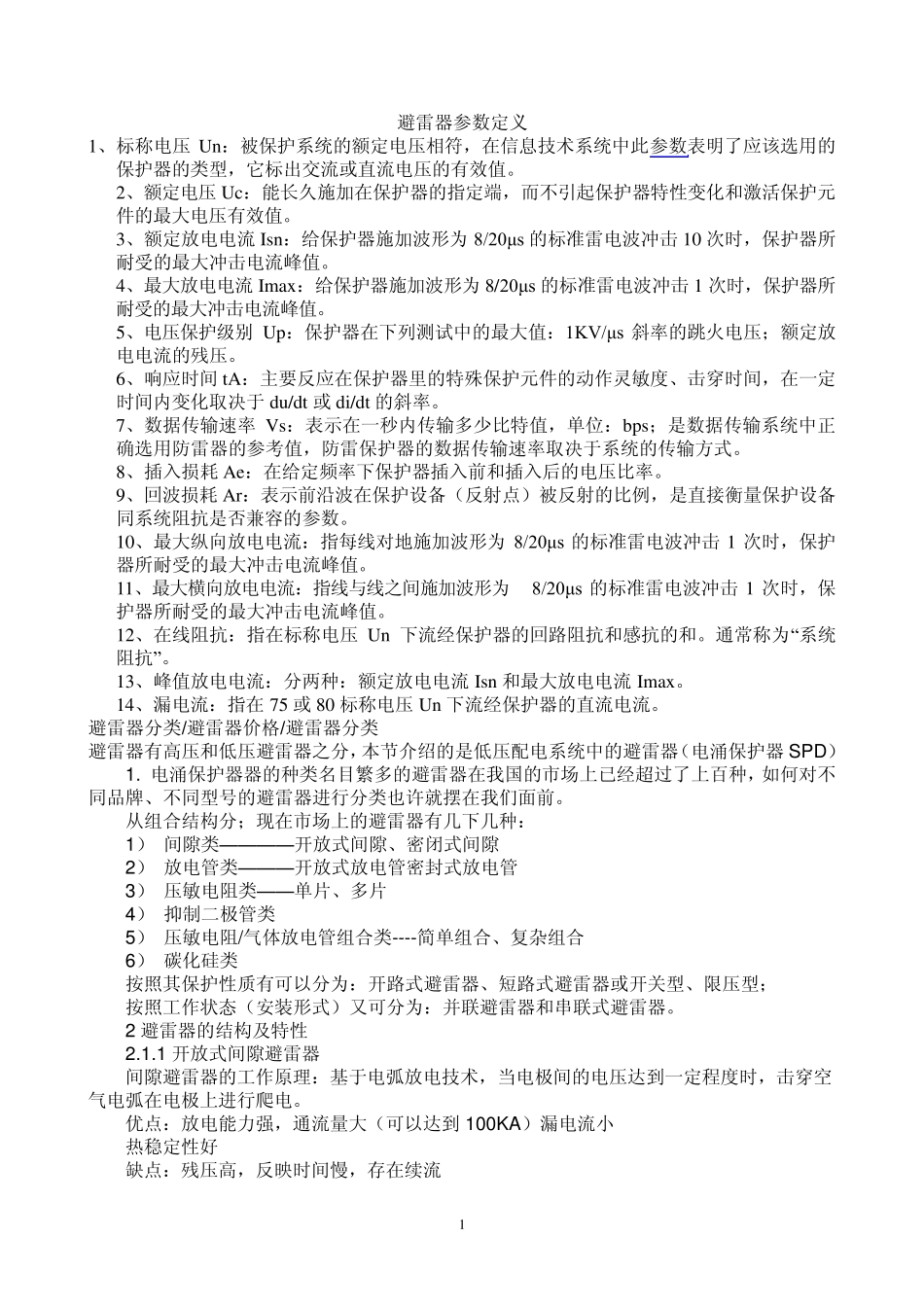

避雷器参数定义_第1页
1/6

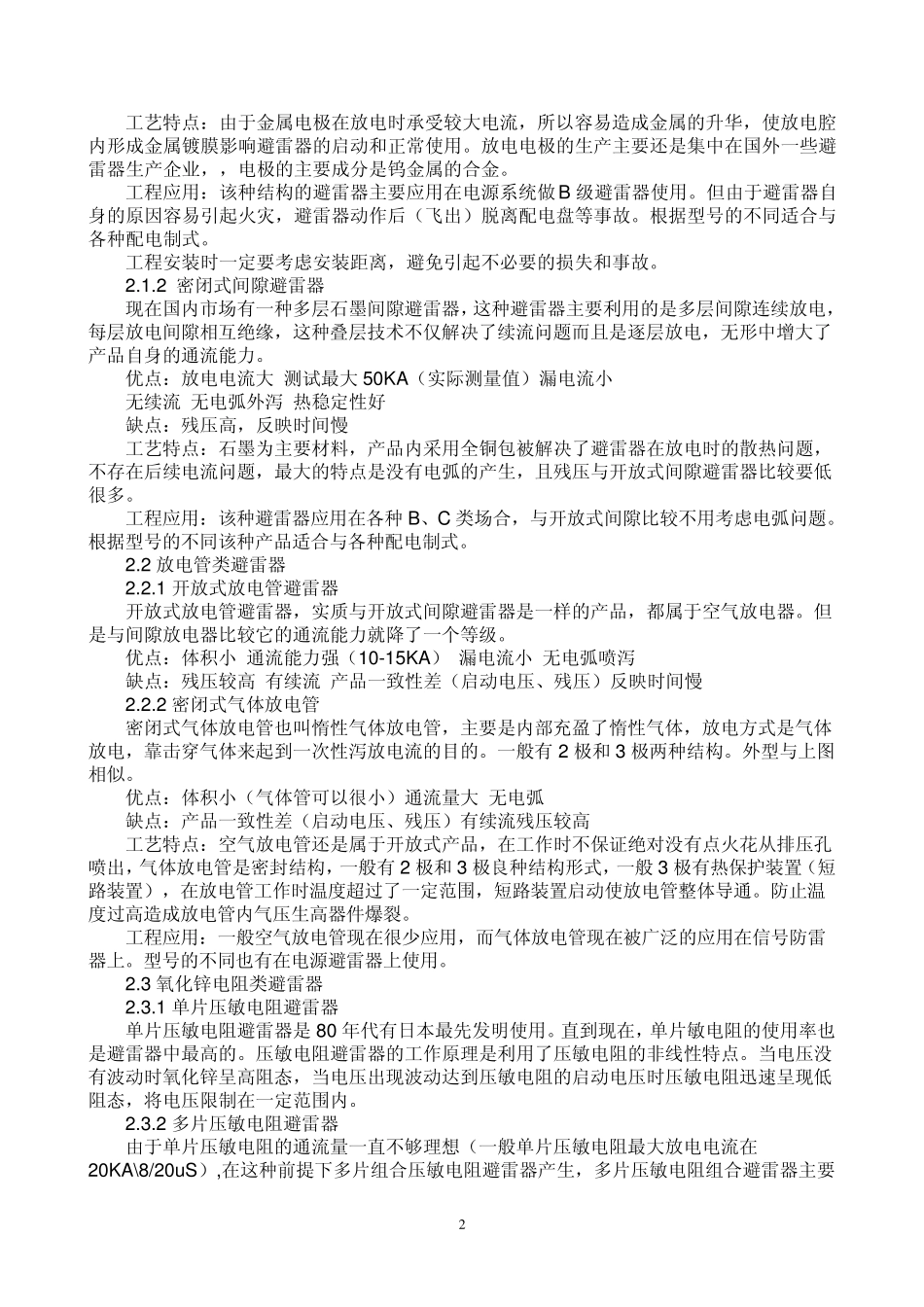

避雷器参数定义_第2页
2/6

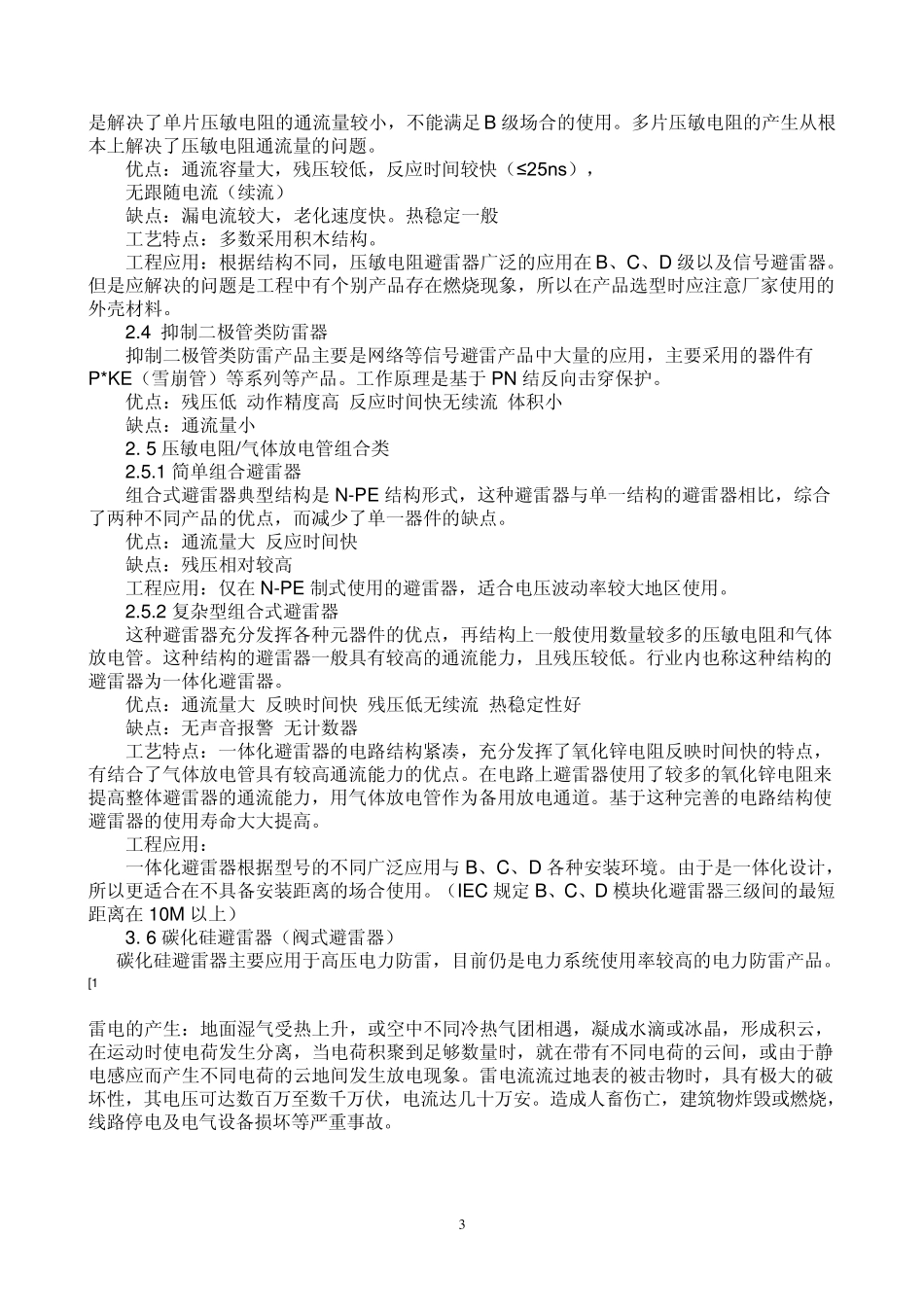

避雷器参数定义_第3页
3/6
1 避雷器参数定义 1、标称电压 Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的保护器的类型,它标出交流或直流电压的有效值。 2、额定电压 Uc:能长久施加在保护器的指定端,而不引起保护器特性变化和激活保护元件的最大电压有效值。 3、额定放电电流 Isn:给保护器施加波形为 8/20μs 的标准雷电波冲击 10 次时,保护器所耐受的最大冲击电流峰值。 4、最大放电电流 Imax :给保护器施加波形为 8/20μs 的标准雷电波冲击 1 次时,保护器所耐受的最大冲击电流峰值。 5、电压保护级别 Up:保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。 6、响应时间 tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于 du /dt 或 di/dt 的斜率。 7、数据传输速率 Vs:表示在一秒内传输多少比特值,单位:bps;是数据传输系统中正确选用防雷器的参考值,防雷保护器的数据传输速率取决于系统的传输方式。 8、插入损耗 Ae:在给定频率下保护器插入前和插入后的电压比率。 9、回波损耗 Ar:表示前沿波在保护设备(反射点)被反射的比例,是直接衡量保护设备同系统阻抗是否兼容的参数。 10、最大纵向放电电流:指每线对地施加波形为 8/20μs 的标准雷电波冲击 1 次时,保护器所耐受的最大冲击电流峰值。 11、最大横向放电电流:指线与线之间施加波形为8/20μs 的标准雷电波冲击 1 次时,保护器所耐受的最大冲击电流峰值。 12、在线阻抗:指在标称电压 Un 下流经保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。 13、峰值放电电流:分两种:额定放电电流 Isn 和最大放电电流 Imax 。 14、漏电流:指在 75 或 80 标称电压 Un 下流经保护器的直流电流。 避雷器分类/避雷器价格/避雷器分类 避雷器有高压和低压避雷器之分,本节介绍的是低压配电系统中的避雷器(电涌保护器SPD) 1. 电涌保护器器的种类名目繁多的避雷器在我国的市场上已经超过了上百种,如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。 从组合结构分;现在市场上的避雷器有几下几种: 1) 间隙类————开放式间隙、密闭式间隙 2) 放电管类———开放式放电管密封式放电管 3) 压敏电阻类——单片、多片 4) 抑制二极管类 5) 压敏电阻/气体放电管组合类----简单组合、复杂组合 6) 碳化硅类 按照其保护性质有可以...
