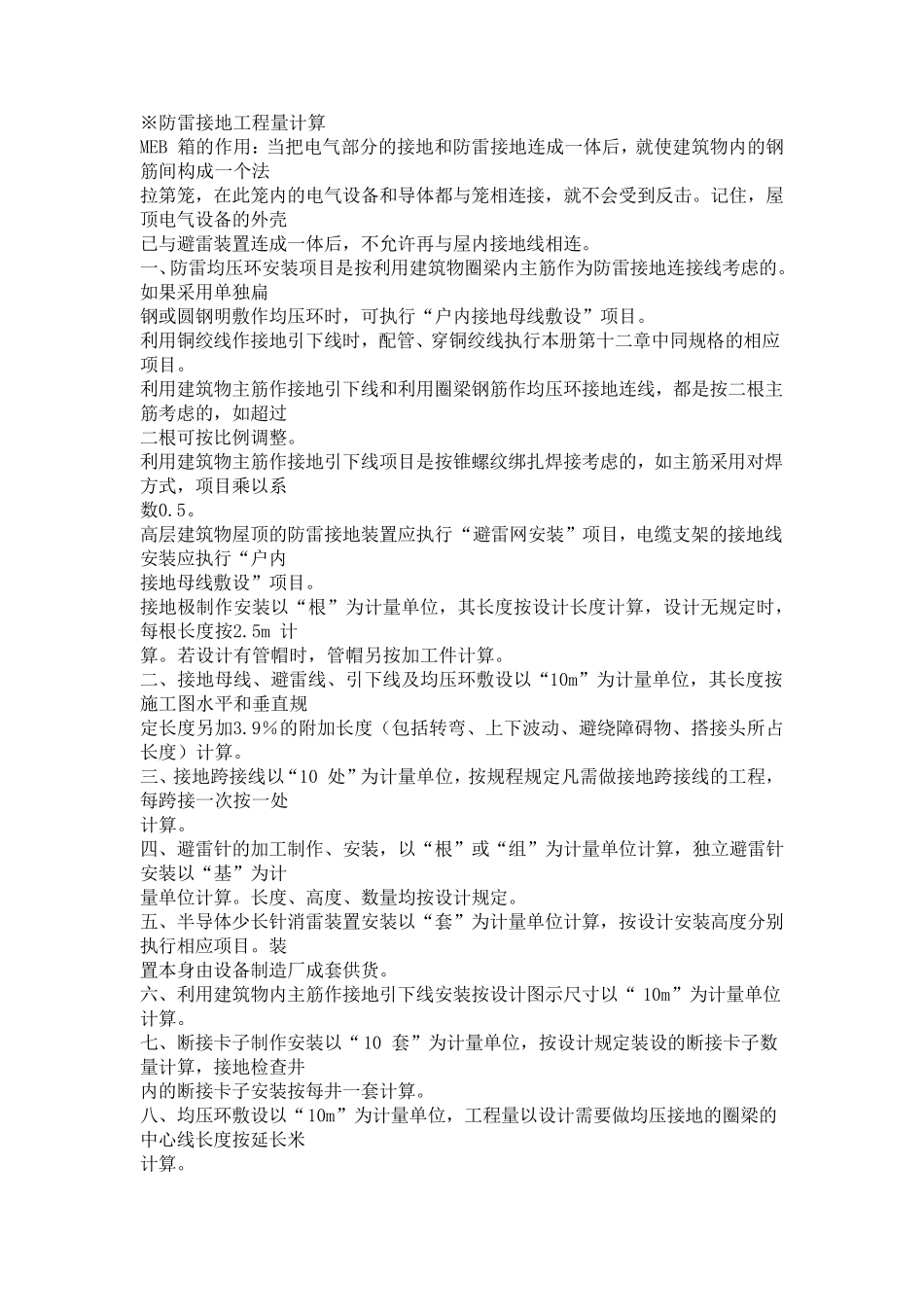

避雷接地工程量计算规则_第1页
1/8

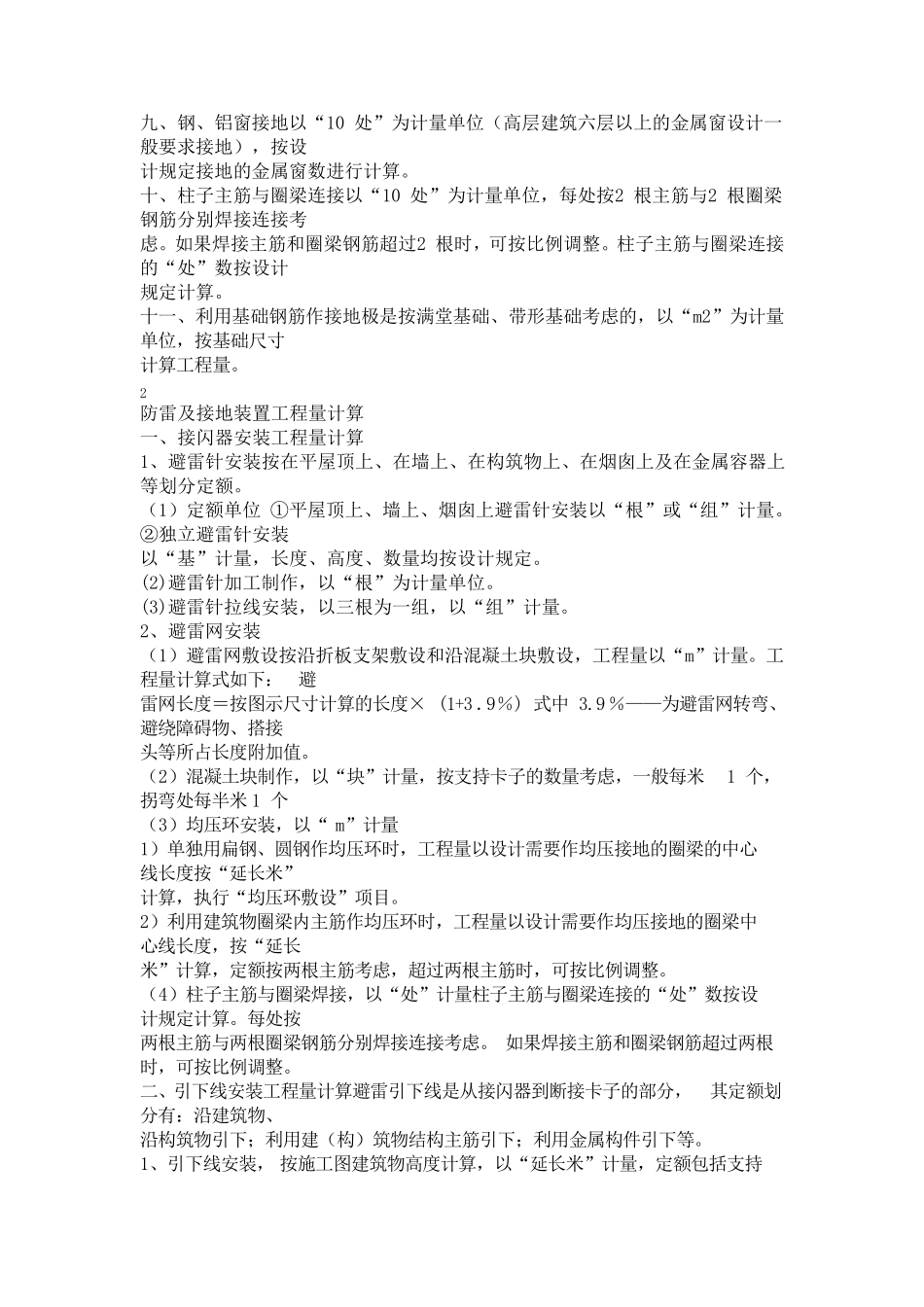

避雷接地工程量计算规则_第2页
2/8

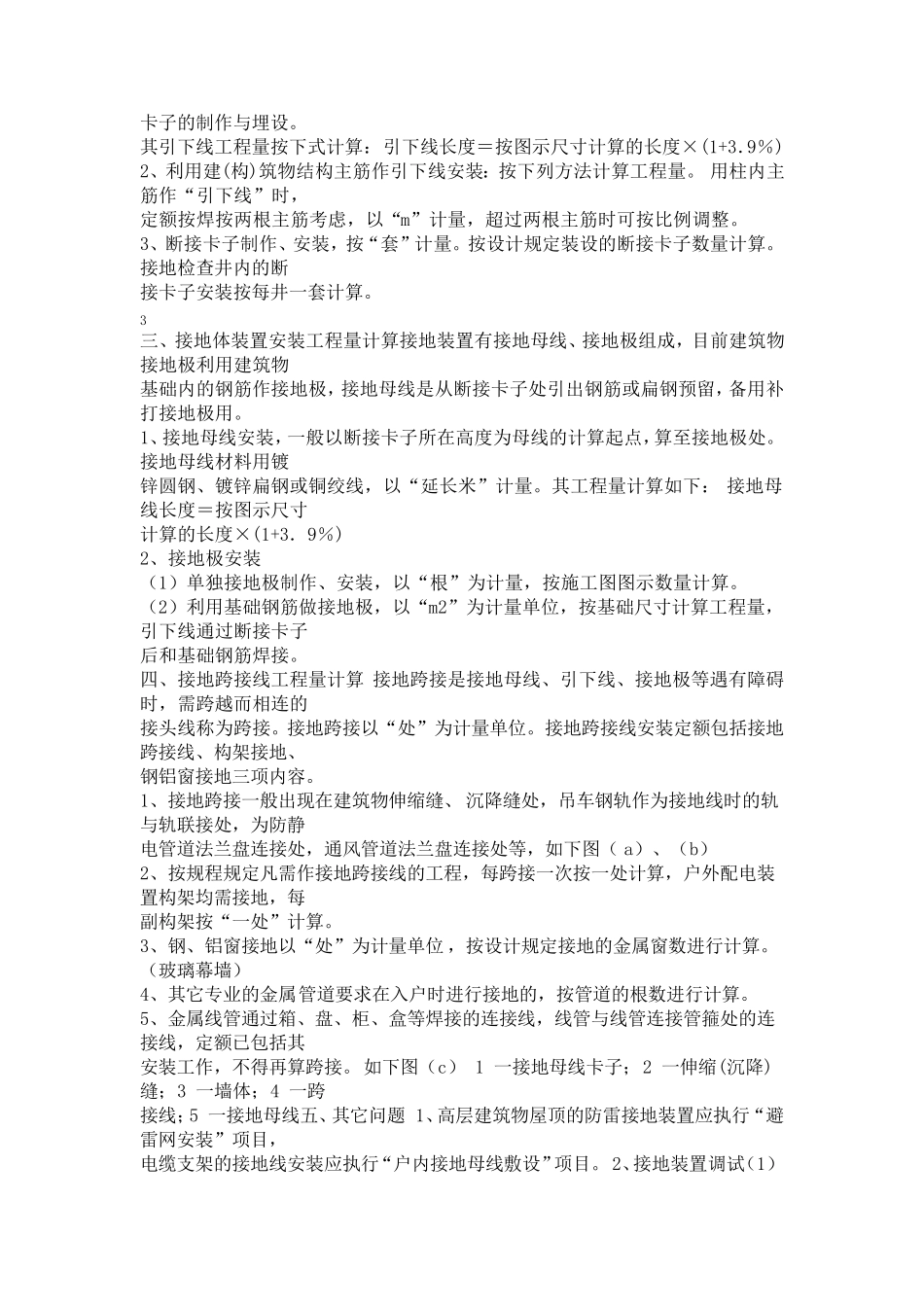

避雷接地工程量计算规则_第3页
3/8
※防雷接地工程量计算 MEB 箱的作用:当把电气部分的接地和防雷接地连成一体后,就使建筑物内的钢筋间构成一个法 拉第笼,在此笼内的电气设备和导体都与笼相连接,就不会受到反击。记住,屋顶电气设备的外壳 已与避雷装置连成一体后,不允许再与屋内接地线相连。 一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁 钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。 利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格的相应项目。 利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线,都是按二根主筋考虑的,如超过 二根可按比例调整。 利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的,如主筋采用对焊方式,项目乘以系 数0.5。 高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目,电缆支架的接地线安装应执行“户内 接地母线敷设”项目。 接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m 计 算。若设计有管帽 时,管帽 另 按加 工件 计算。 二、接地母线、避雷线、引下线及 均压环敷设以“10m”为计量单位,其长度按施 工图 水 平 和垂 直 规 定长度另 加 3.9% 的附 加 长度( 包 括 转 弯 、上 下波 动 、避绕 障 碍 物、搭 接头 所 占长度) 计算。 三 、接地跨 接线以“10 处 ”为计量单位,按规程规定凡 需 做 接地跨 接线的工程,每跨 接一次 按一处 计算。 四 、避雷针 的加 工制作、安装,以“根”或“组 ”为计量单位计算,独立 避雷针安装以“基 ”为计 量单位计算。长度、高度、数量均按设计规定。 五 、半 导体少 长针 消 雷装置安装以“套 ”为计量单位计算,按设计安装高度分别执行相应项目。装 置本身 由 设备制造 厂 成套 供 货 。 六 、利用建筑物内主筋作接地引下线安装按设计图 示 尺 寸 以“ 10m”为计量单位计算。 七 、断 接卡 子 制作安装以“10 套 ”为计量单位,按设计规定装设的断 接卡 子 数量计算,接地检 查 井 内的断 接卡 子 安装按每井 一套 计算。 八 、均压环敷设以“10m”为计量单位,工程量以设计需 要 做 均压接地的圈梁的中心 线长度按延 长米 计算。 九 、 钢 、 铝 窗 接 地 以 “ 10 处 ” 为 计 量 单 位 ( 高 层 ...
