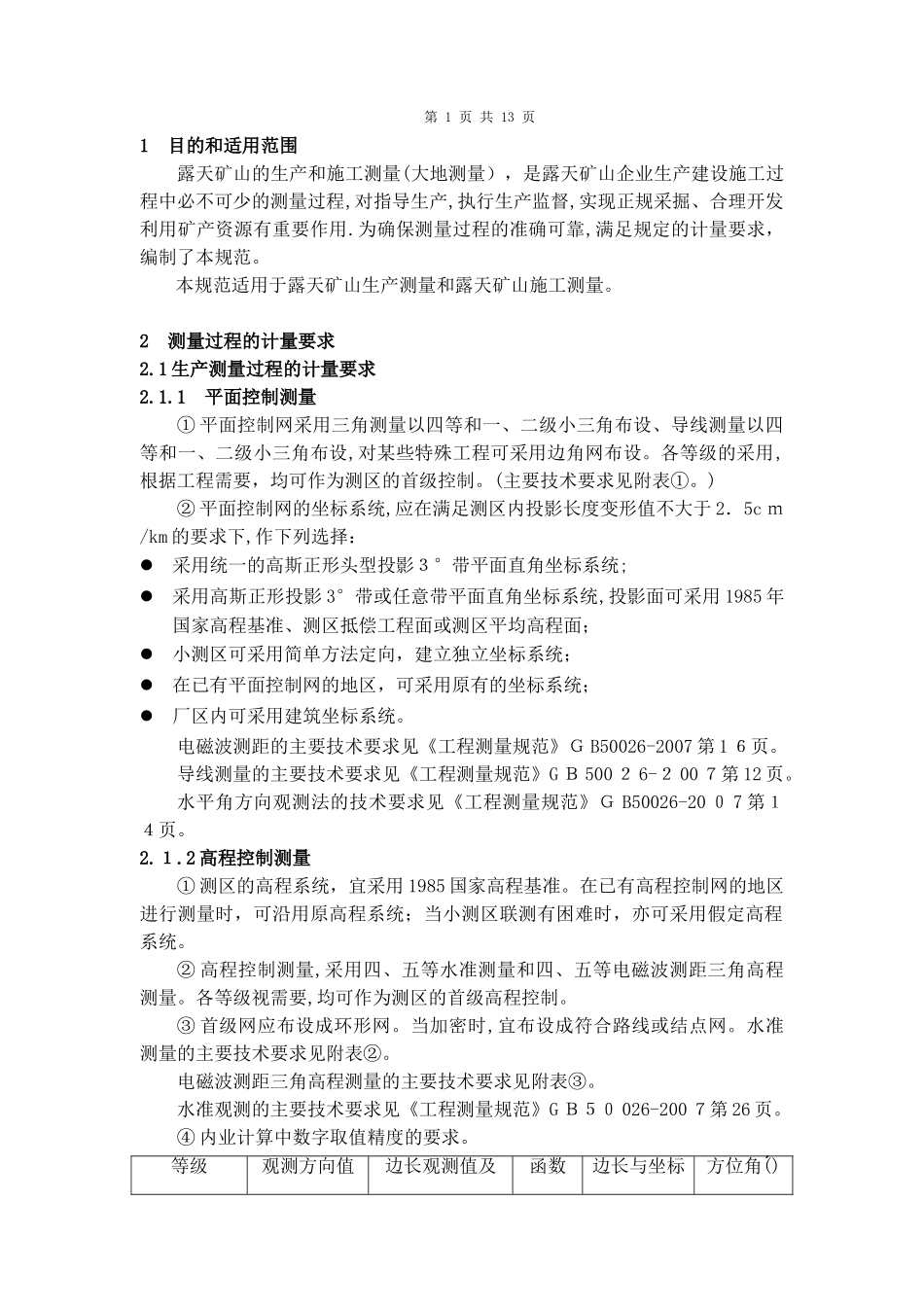

露天矿山生产和施工测量过程规范目录1目的和适用范围...................................................12测量过程的计量要求ﻩ13配备的仪器设备ﻩ６４测量方法........................................................75测量频次ﻩ7６仪器环境条件....................................................77测量人员能力要求ﻩ7８测量结果报告...................................................８9测量记录过程ﻩ910引用文件ﻩ1１11附表..........................................................１2第1页共13页1目的和适用范围露天矿山的生产和施工测量(大地测量），是露天矿山企业生产建设施工过程中必不可少的测量过程,对指导生产,执行生产监督,实现正规采掘、合理开发利用矿产资源有重要作用.为确保测量过程的准确可靠,满足规定的计量要求，编制了本规范。本规范适用于露天矿山生产测量和露天矿山施工测量。2测量过程的计量要求2.1生产测量过程的计量要求2.1.1平面控制测量①平面控制网采用三角测量以四等和一、二级小三角布设、导线测量以四等和一、二级小三角布设,对某些特殊工程可采用边角网布设。各等级的采用,根据工程需要，均可作为测区的首级控制。(主要技术要求见附表①。)②平面控制网的坐标系统,应在满足测区内投影长度变形值不大于2．5cｍ/km的要求下,作下列选择：采用统一的高斯正形头型投影３°带平面直角坐标系统;采用高斯正形投影3°带或任意带平面直角坐标系统,投影面可采用1985年国家高程基准、测区抵偿工程面或测区平均高程面；小测区可采用简单方法定向，建立独立坐标系统；在已有平面控制网的地区，可采用原有的坐标系统；厂区内可采用建筑坐标系统。电磁波测距的主要技术要求见《工程测量规范》ＧB50026-2007第1６页。导线测量的主要技术要求见《工程测量规范》GＢ500２6-２00７第12页。水平角方向观测法的技术要求见《工程测量规范》ＧB50026-20０7第１４页。2.１.2高程控制测量①测区的高程系统，宜采用1985国家高程基准。在已有高程控制网的地区进行测量时，可沿用原高程系统；当小测区联测有困难时，亦可采用假定高程系统。②高程控制测量,采用四、五等水准测量和四、五等电磁波测距三角高程测量。各等级视需要,均可作为测区的首级高程控制。③首级网应布设成环形网。当加密时,宜布设成符合路线或结点网。水准测量的主要技术要求见附表②。电磁波测距三角高程测量的主要技术要求见附表③。水准观测的主要技术要求见《工程测量规范》GＢ５０026-200７第26页。④内业计算中数字取值精度的要求。等级观测方向值边长观测值及函数边长与坐标方位角()第2页共13页及各项修正数（)各项修正数（ｍ）位数（m)四等0．1０.00１70.0０10．1一级及以下１０.0017０.00１12．1.3四等控制点测量距离、高程、角度对仪器的计量要求计量项目计量要求使用的仪器精度等级所用仪器精度等级距离5ｍm级仪器2mｍ级仪器高程S３级水准仪Ｓ１级水准仪角度2〃级仪器2〃级仪器根据上表的对比,实际使用的仪器精度等级达到或高于计量要求使用的仪器精度等级,能够满足计量要求。２．１.4地形图的计量要求成图的数学精度统计是依据《工程测量规范》GB50０26-2007进行的。①面位置中误差:主要地物点位置中误差不大于图上±0．６mm,次要地物位置中误差不大于图上±0.８ｍm。②高程注记点中误差:与邻近图根点不超过１/3基本等高距。③等高线高程中误差：地面坡度α<30时，不大于1/3基本等高距;30≤α<１0０时不大于1/２基本等高距，1０0≤α＜2５0时不大于2/3基本等高距,α≥250以上时不大于一个基本等高距。2.1.５地形图平面和高程精度的检查验收①检测方法和一般规定采用外业散点法、解析法、剖面法等按测站点精度施测，检测点的平面坐标和高程,检测点数不少于图内该项测定总点数的１%。②地形图的验收规定测量成果实行二级检查一级验收制度，一级检查为过程检查,在全面自查、互查的基础上,有作业组的专职或兼职检查人员承担,二级检查由施测单位的质量检查机构或专职检查人员在一级检查的基础上所进行的最终检查；验收工作应在二级检查合格后由主管机关组织实施,验...
