汽车底盘实训指导书-转向系统VIP免费

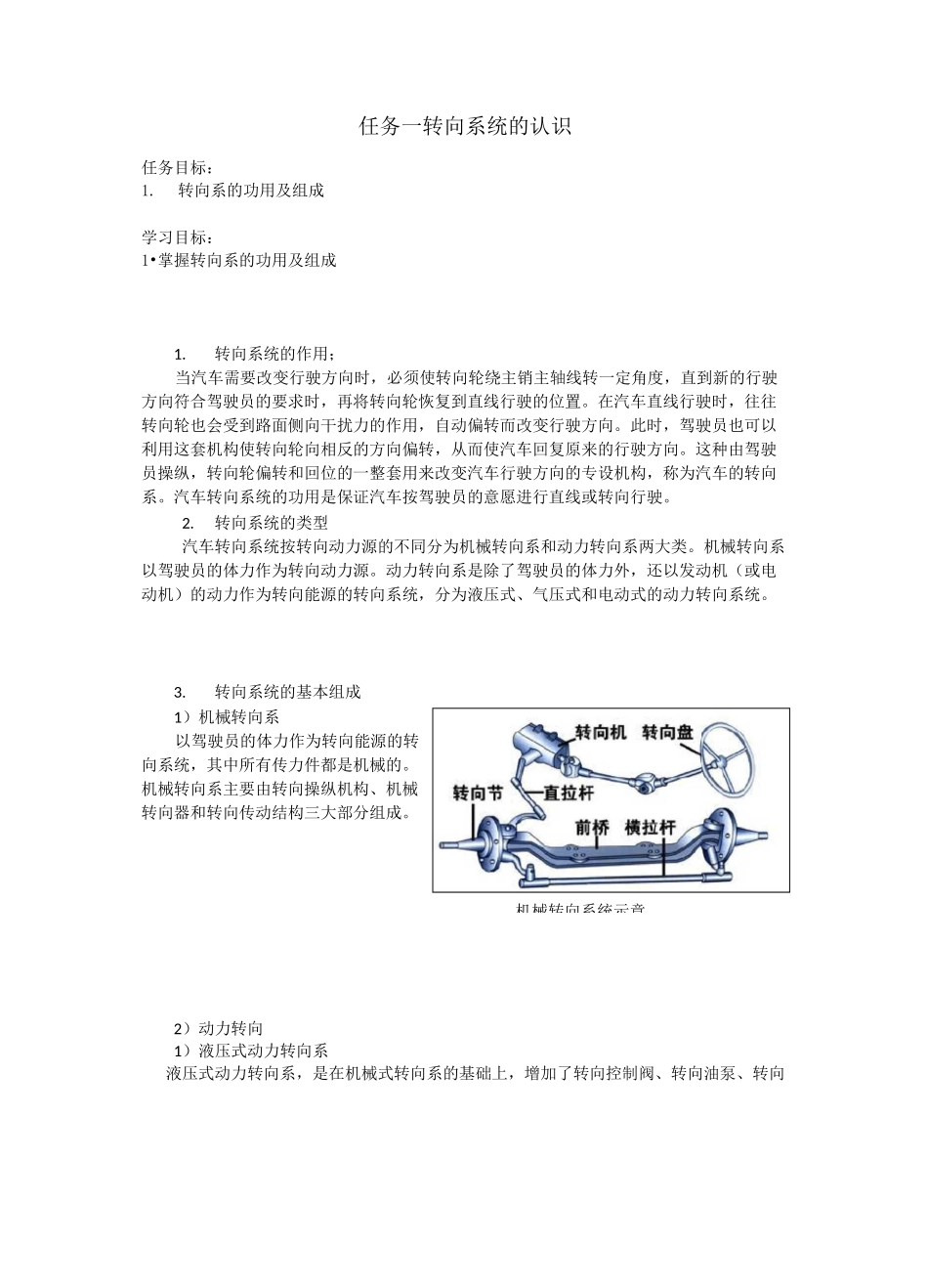

汽车底盘实训指导书-转向系统_第1页
1/19

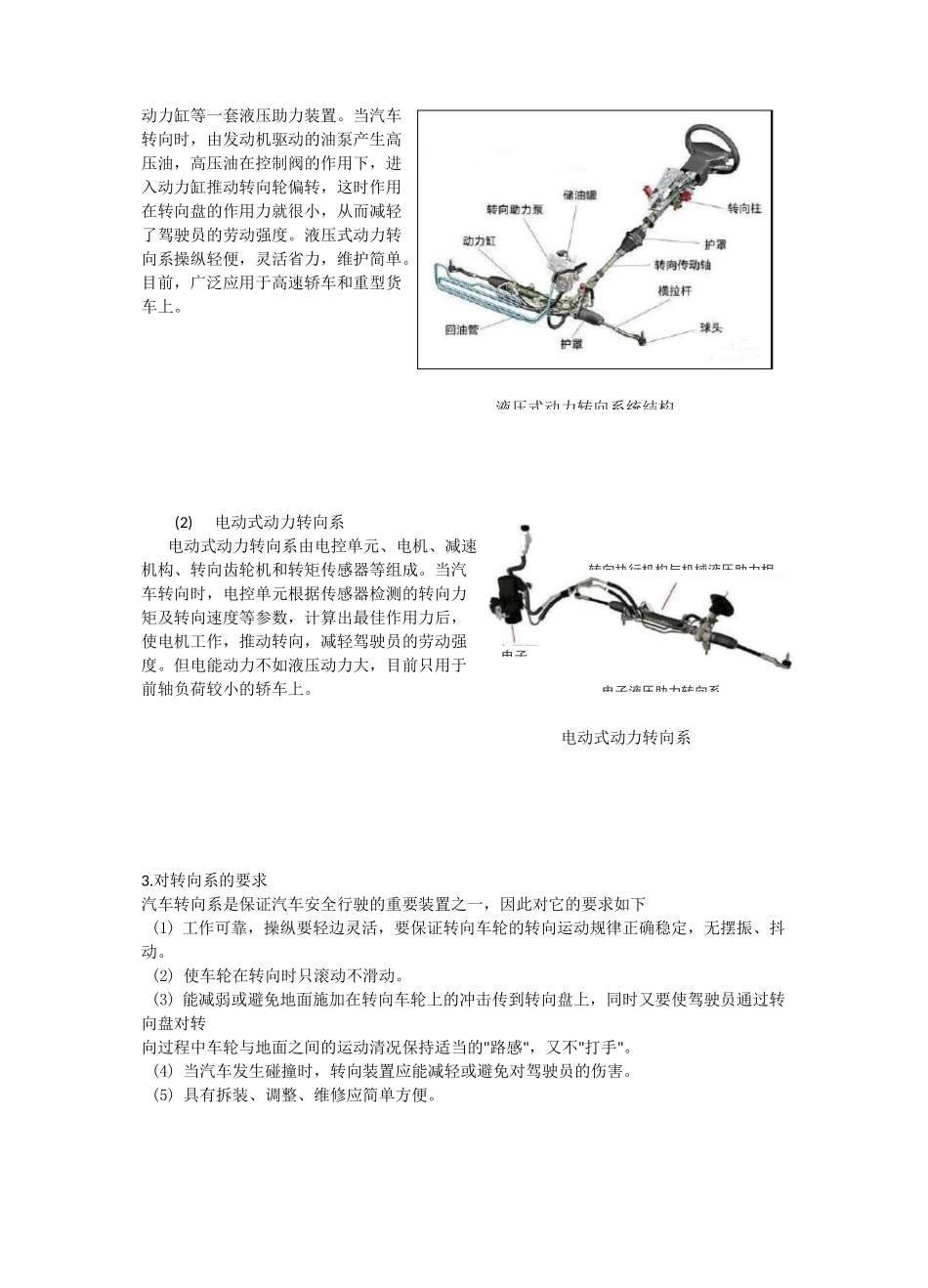

汽车底盘实训指导书-转向系统_第2页
2/19

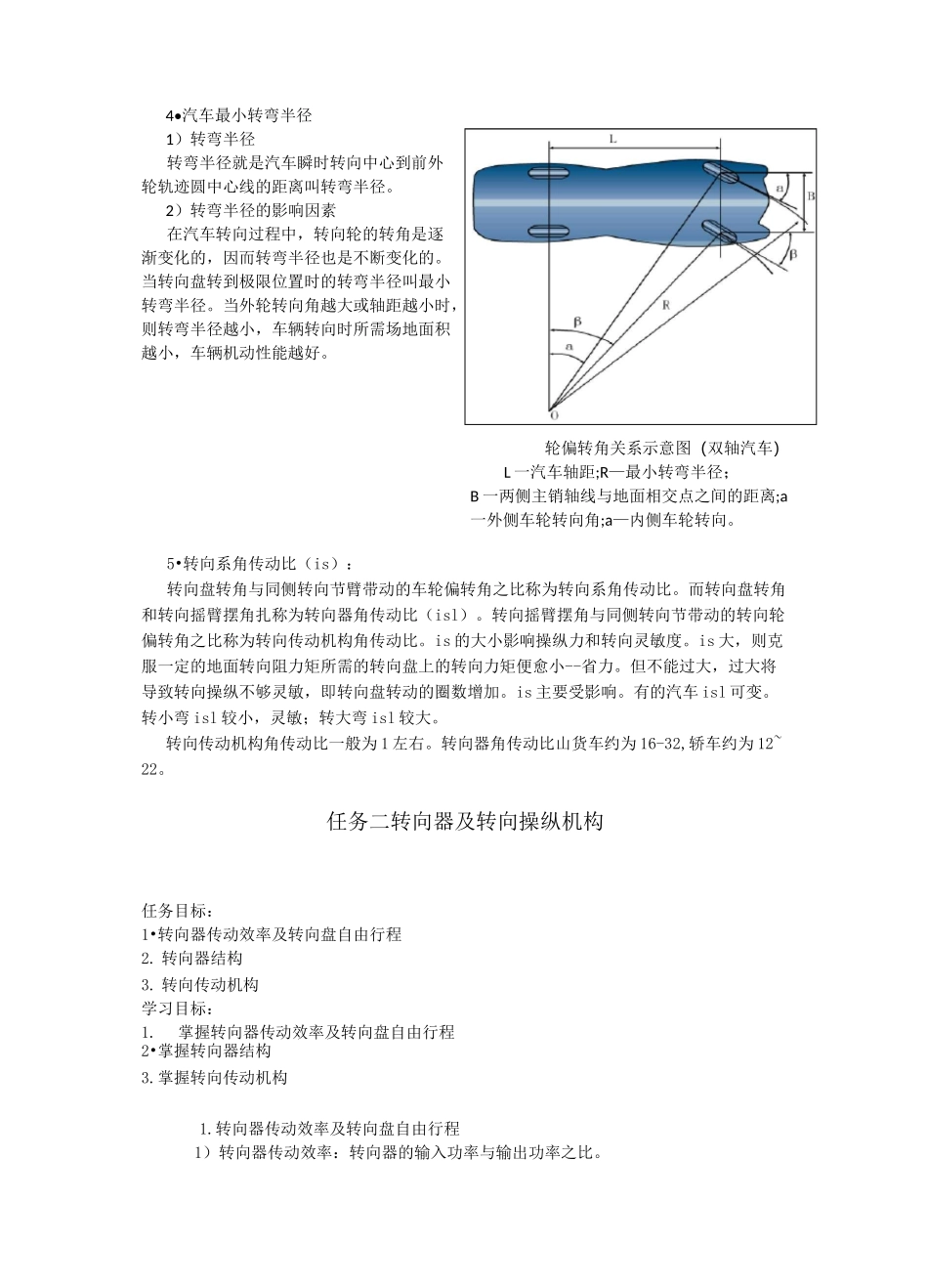

汽车底盘实训指导书-转向系统_第3页
3/19
任务一转向系统的认识任务目标:1.转向系的功用及组成学习目标:1•掌握转向系的功用及组成1.转向系统的作用;当汽车需要改变行驶方向时,必须使转向轮绕主销主轴线转一定角度,直到新的行驶方向符合驾驶员的要求时,再将转向轮恢复到直线行驶的位置。在汽车直线行驶时,往往转向轮也会受到路面侧向干扰力的作用,自动偏转而改变行驶方向。此时,驾驶员也可以利用这套机构使转向轮向相反的方向偏转,从而使汽车回复原来的行驶方向。这种由驾驶员操纵,转向轮偏转和回位的一整套用来改变汽车行驶方向的专设机构,称为汽车的转向系。汽车转向系统的功用是保证汽车按驾驶员的意愿进行直线或转向行驶。2.转向系统的类型汽车转向系统按转向动力源的不同分为机械转向系和动力转向系两大类。机械转向系以驾驶员的体力作为转向动力源。动力转向系是除了驾驶员的体力外,还以发动机(或电动机)的动力作为转向能源的转向系统,分为液压式、气压式和电动式的动力转向系统。3.转向系统的基本组成1)机械转向系以驾驶员的体力作为转向能源的转向系统,其中所有传力件都是机械的。机械转向系主要由转向操纵机构、机械转向器和转向传动结构三大部分组成。2)动力转向1)液压式动力转向系液压式动力转向系,是在机械式转向系的基础上,增加了转向控制阀、转向油泵、转向机械转向系统示意动力缸等一套液压助力装置。当汽车转向时,由发动机驱动的油泵产生高压油,高压油在控制阀的作用下,进入动力缸推动转向轮偏转,这时作用在转向盘的作用力就很小,从而减轻了驾驶员的劳动强度。液压式动力转向系操纵轻便,灵活省力,维护简单。目前,广泛应用于高速轿车和重型货车上。(2)电动式动力转向系电动式动力转向系由电控单元、电机、减速机构、转向齿轮机和转矩传感器等组成。当汽车转向时,电控单元根据传感器检测的转向力矩及转向速度等参数,计算出最佳作用力后,使电机工作,推动转向,减轻驾驶员的劳动强度。但电能动力不如液压动力大,目前只用于前轴负荷较小的轿车上。电动式动力转向系3.对转向系的要求汽车转向系是保证汽车安全行驶的重要装置之一,因此对它的要求如下(1) 工作可靠,操纵要轻边灵活,要保证转向车轮的转向运动规律正确稳定,无摆振、抖动。(2) 使车轮在转向时只滚动不滑动。(3) 能减弱或避免地面施加在转向车轮上的冲击传到转向盘上,同时又要使驾驶员通过转向盘对转向过程中车轮与地面之间的运动清况保持适当的"路感",又不"打手"。(4) 当...
