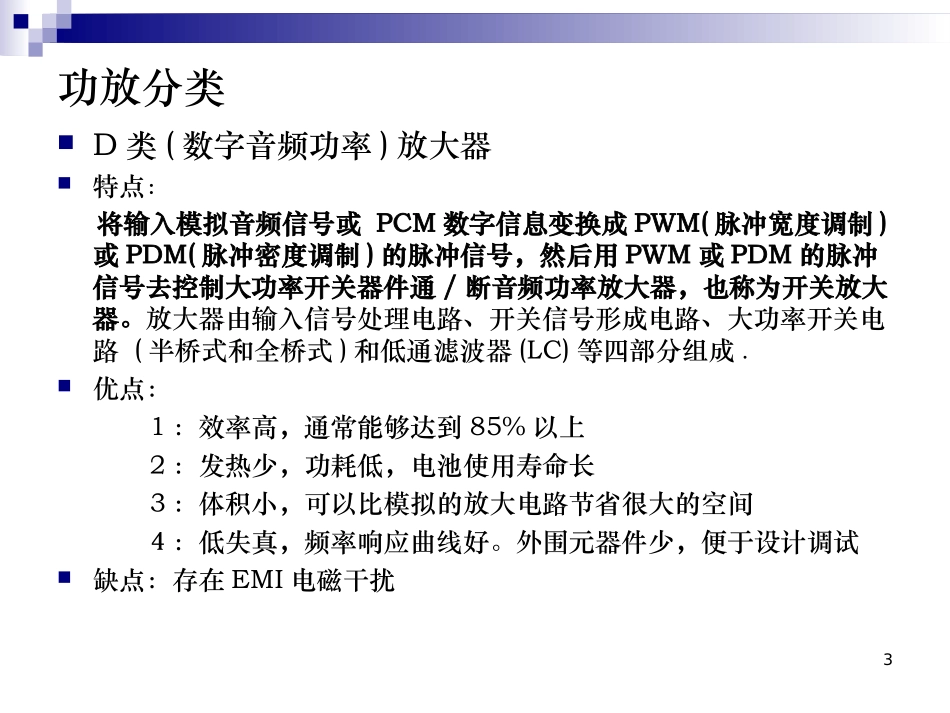

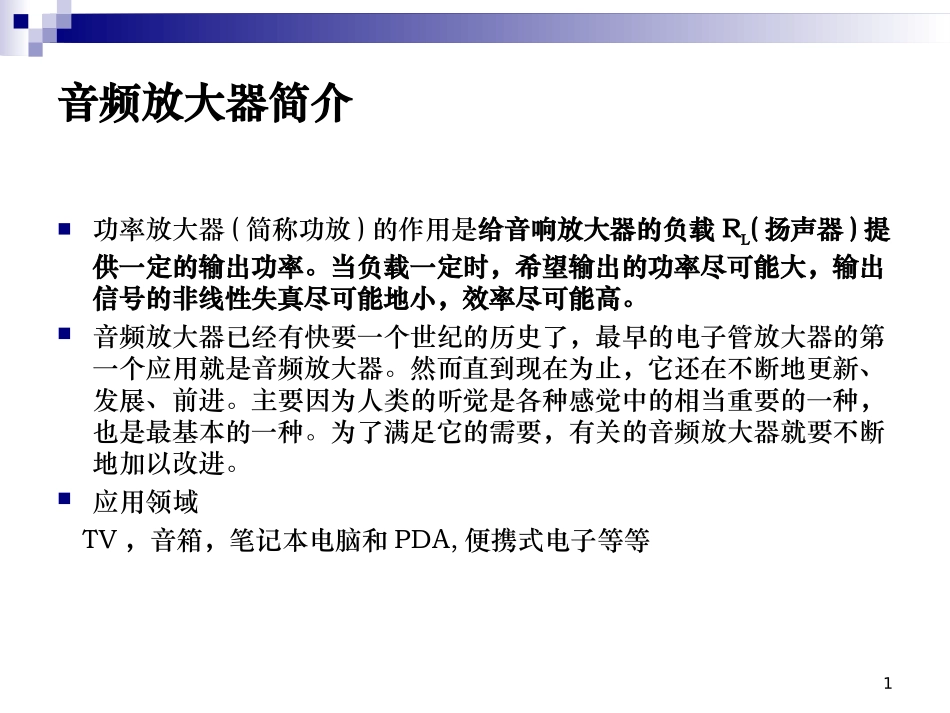

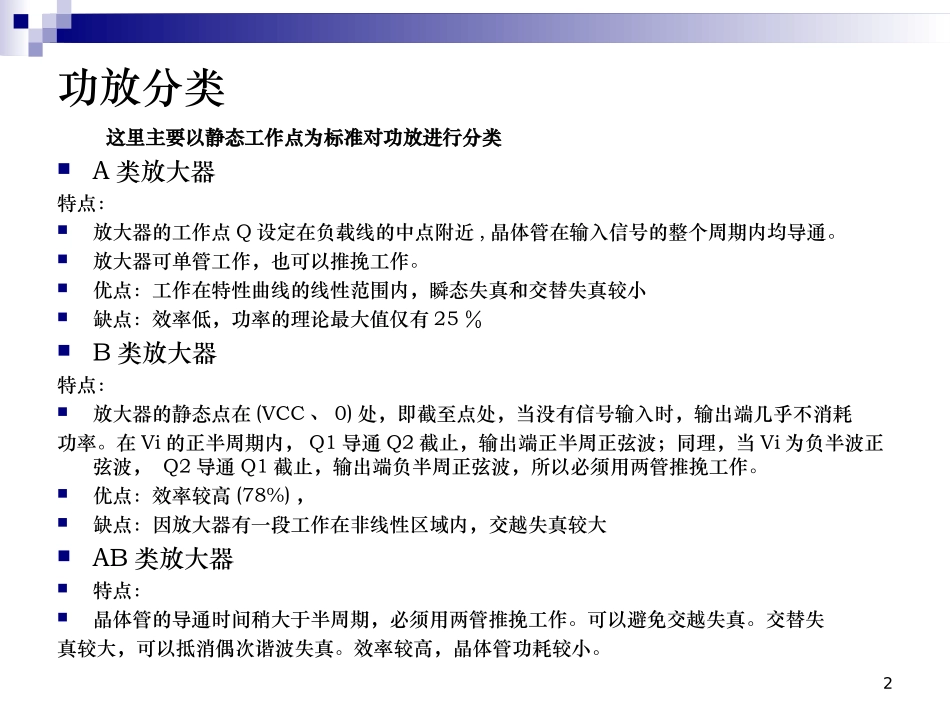

功率放大器(简称功放)的作用是给音响放大器的负载RL(扬声器)提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。音频放大器已经有快要一个世纪的历史了，最早的电子管放大器的第一个应用就是音频放大器。然而直到现在为止，它还在不断地更新、发展、前进。主要因为人类的听觉是各种感觉中的相当重要的一种，也是最基本的一种。为了满足它的需要，有关的音频放大器就要不断地加以改进。应用领域TV，音箱，笔记本电脑和PDA,便携式电子等等1音频放大器简介功放分类这里主要以静态工作点为标准对功放进行分类A类放大器特点：放大器的工作点Q设定在负载线的中点附近,晶体管在输入信号的整个周期内均导通。放大器可单管工作，也可以推挽工作。优点：工作在特性曲线的线性范围内，瞬态失真和交替失真较小缺点：效率低，功率的理论最大值仅有25％B类放大器特点：放大器的静态点在(VCC、0)处，即截至点处，当没有信号输入时，输出端几乎不消耗功率。在Vi的正半周期内，Q1导通Q2截止，输出端正半周正弦波；同理，当Vi为负半波正弦波，Q2导通Q1截止，输出端负半周正弦波，所以必须用两管推挽工作。优点：效率较高(78%)，缺点：因放大器有一段工作在非线性区域内，交越失真较大AB类放大器特点：晶体管的导通时间稍大于半周期，必须用两管推挽工作。可以避免交越失真。交替失真较大，可以抵消偶次谐波失真。效率较高，晶体管功耗较小。2D类(数字音频功率)放大器特点：将输入模拟音频信号或PCM数字信息变换成PWM(脉冲宽度调制)或PDM(脉冲密度调制)的脉冲信号，然后用PWM或PDM的脉冲信号去控制大功率开关器件通/断音频功率放大器，也称为开关放大器。放大器由输入信号处理电路、开关信号形成电路、大功率开关电路(半桥式和全桥式)和低通滤波器(LC)等四部分组成.优点：1：效率高，通常能够达到85%以上2：发热少，功耗低，电池使用寿命长3：体积小，可以比模拟的放大电路节省很大的空间4：低失真，频率响应曲线好。外围元器件少，便于设计调试缺点：存在EMI电磁干扰3功放分类AB类、D类放大器比较4效率，功率峰值因数以2瓦峰值功率为例AB类:12％的输入功率变成有效音频功率输出，近88％变成热量耗散了。D类放大器:75％输入功率都变成了有效的音频输出功率，只有25％的输入功率变成热量耗散了。故具有较大功率输出D类也不需要采用散热器AB类、D类放大器比较应用场合音乐手机此类中高档多媒体手机，除了通话和铃声之外，更多是MP3音乐、影音片段和数字电视等，非线性的D类音频放大器所具有的效率高、发热少、功耗低、电池使用寿命长等优点使之成为此类应用中最合适的方案。EMI干扰、芯片价格D类存在EMI电磁干扰，可能会对手机RF部分或者天线部分产生干扰，降低手机的灵敏度，导致手机无法正常工作，且与AB类相比，没有明显的价格优势，AB类音频放大器成为主流的中低档手机的首。噪声、音频性能AB类较D类产品，突出的是音频性能、THD+N(总谐波失真加噪声)等方面。音频耳机功放对效率和功率的要求不高，或者Hi-Fi（高保真）耳机放大器对失真率有较高的要求，如今在耳机放大器的设计中AB类仍是唯一的选择。5AB类、D类放大器比较AB类、D类的共存与折中在未来手机设计中，AB类不可能被D类完全取代，两者将共存。折中方案：自由切换AB类和D类这两种工作模式。在没有射频发射/传输的时候，运行D类模式；在射频发射/传输的时候，运行AB类模式，充分利用D类和AB类的优点，弥补各自缺点。6功放相关参数THD+NPSRRPOPingD类功放相关的EMI额定功率音调控制特性频率响应输入灵敏度噪声电压整机效率7功放相关参数介绍THD(总谐波失真)谐波失真是由于系统不是完全线性造成的。功放工作时，由于电路不可避免的振荡或其他谐振产生的二次，三次谐波与实际输入信号叠加，在输出端输出的信号就不单纯是与输入信号完全相同的成分，而是包括了谐波成分的信号。总谐波失真与频率有关，必须在20Hz-20KHz的全音频范围内测出。谐波失真用总谐波失真百分比（THD）来度量。这个度量包括整个频带中各次...
