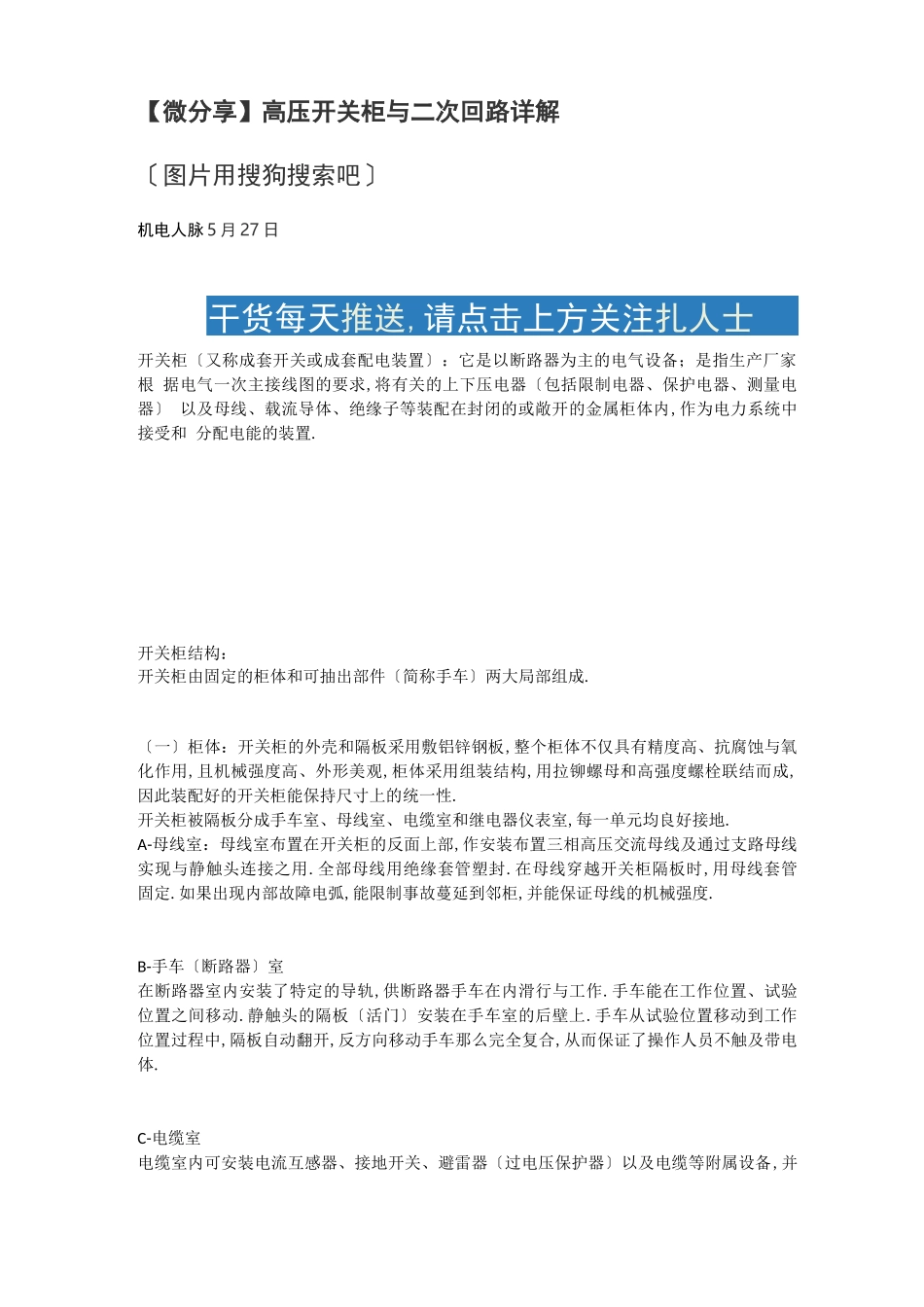

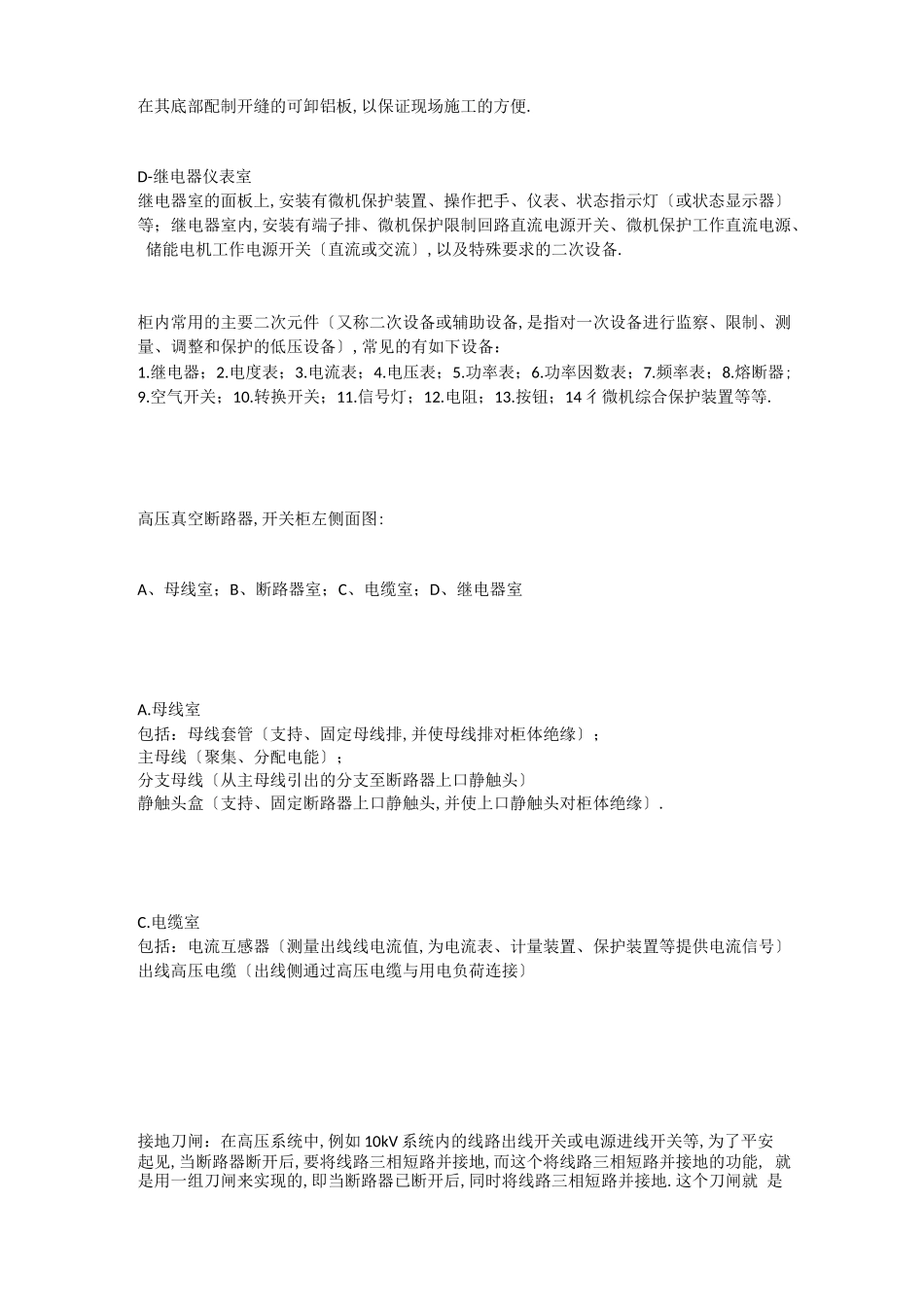

【微分享】高压开关柜与二次回路详解〔图片用搜狗搜索吧〕机电人脉 5 月 27 日干货每天推送,请点击上方关注扎人士开关柜〔又称成套开关或成套配电装置〕：它是以断路器为主的电气设备；是指生产厂家根 据电气一次主接线图的要求,将有关的上下压电器〔包括限制电器、保护电器、测量电器〕 以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内,作为电力系统中接受和 分配电能的装置.开关柜结构：开关柜由固定的柜体和可抽出部件〔简称手车〕两大局部组成.〔一〕柜体：开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、抗腐蚀与氧 化作用,且机械强度高、外形美观,柜体采用组装结构,用拉铆螺母和高强度螺栓联结而成, 因此装配好的开关柜能保持尺寸上的统一性.开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均良好接地.A-母线室：母线室布置在开关柜的反面上部,作安装布置三相高压交流母线及通过支路母线 实现与静触头连接之用.全部母线用绝缘套管塑封.在母线穿越开关柜隔板时,用母线套管 固定.如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保证母线的机械强度.B-手车〔断路器〕室在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作.手车能在工作位置、试验 位置之间移动.静触头的隔板〔活门〕安装在手车室的后壁上.手车从试验位置移动到工作 位置过程中,隔板自动翻开,反方向移动手车那么完全复合,从而保证了操作人员不触及带电 体.C-电缆室电缆室内可安装电流互感器、接地开关、避雷器〔过电压保护器〕以及电缆等附属设备,并 在其底部配制开缝的可卸铝板,以保证现场施工的方便.D-继电器仪表室继电器室的面板上,安装有微机保护装置、操作把手、仪表、状态指示灯〔或状态显示器〕 等；继电器室内,安装有端子排、微机保护限制回路直流电源开关、微机保护工作直流电源、 储能电机工作电源开关〔直流或交流〕,以及特殊要求的二次设备.柜内常用的主要二次元件〔又称二次设备或辅助设备,是指对一次设备进行监察、限制、测 量、调整和保护的低压设备〕,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器;9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14 彳微机综合保护装置等等.高压真空断路器,开关柜左侧面图:A、母线室；B、断路器室；C、电缆室；D、继电器室A.母线室包括：母线套管〔支持、固定母线排,并使母线排对柜体...
