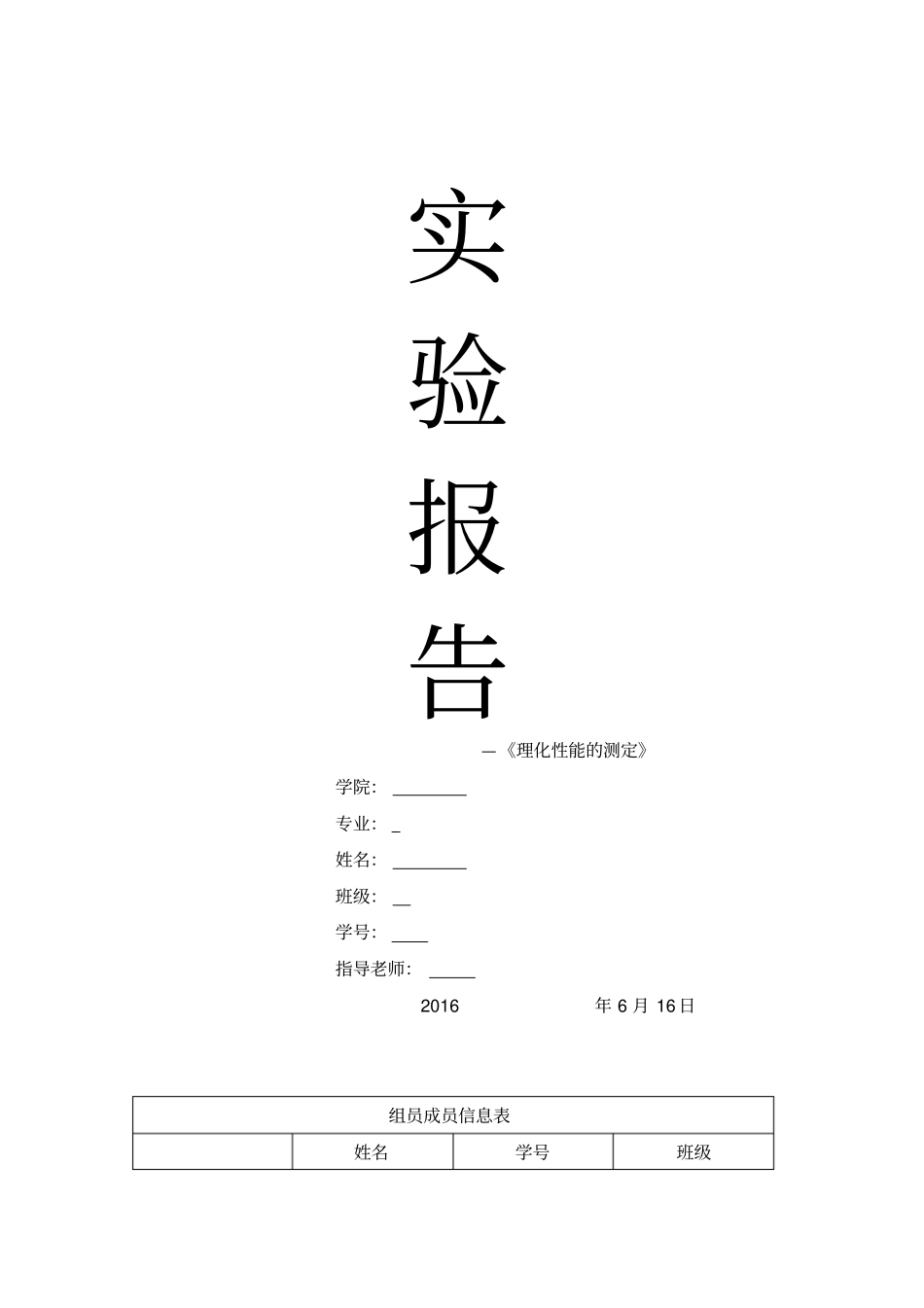

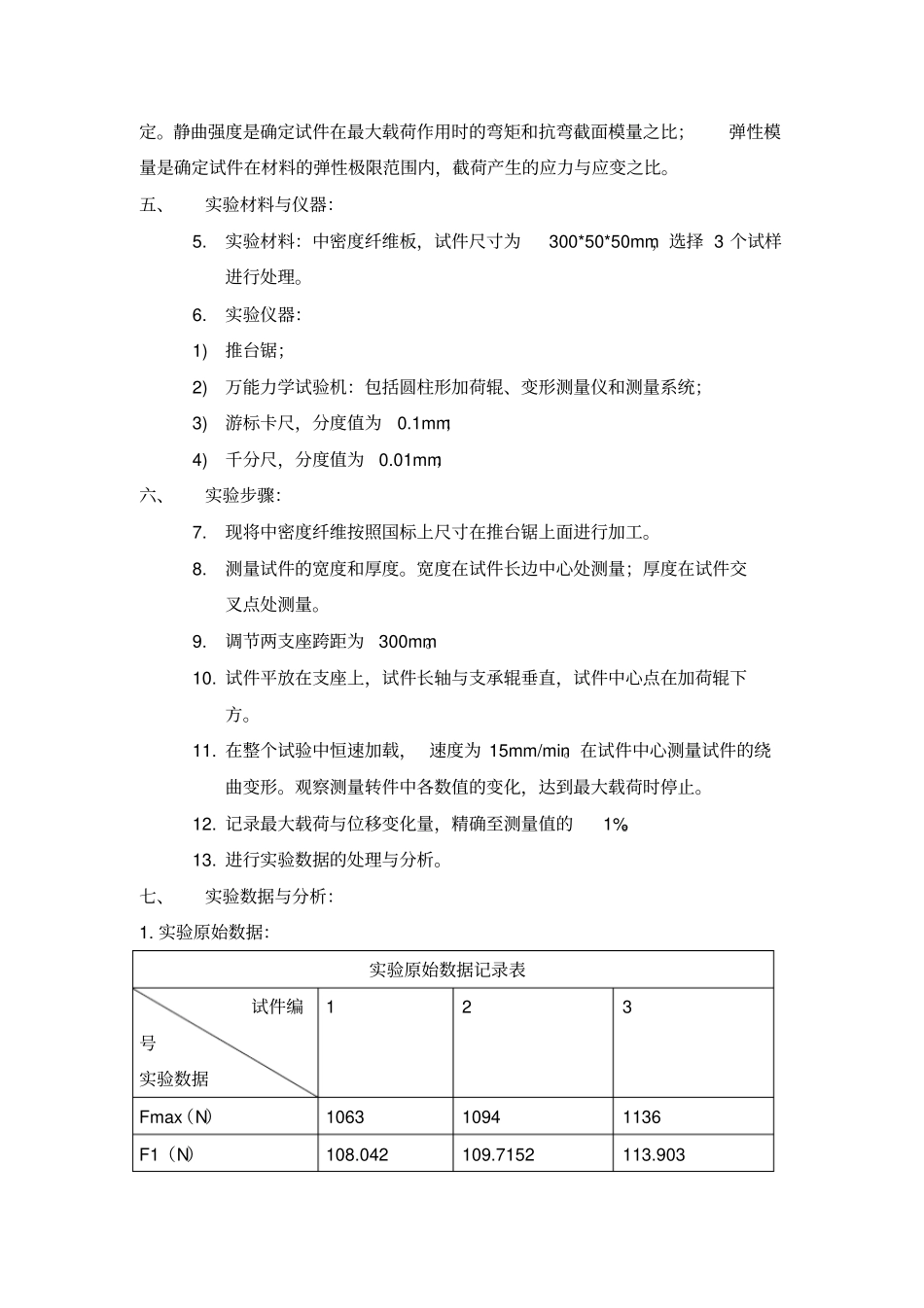

实验报告—《理化性能的测定》学院：专业：姓名：班级：学号：指导老师： 2016年 6 月 16 日组员成员信息表姓名学号班级木制品家具检测实验一：静曲强度与弹性模量的测定一、实验题目：静曲强度与弹性模量的测定二、实验目的：1.以人造板为例检测板材本身抗弯曲破坏的能力。2.检测板材之间榫槽结合抗弯曲破坏的能力。3.检测板材抗形变能力，提高家具的使用标准。4.通过实验让本专业的学生在认真学习理论知识的同时也付诸于实践，将理论与实践相结合，对专业知识有更深入的认识。5.通过实验来验证理论，并且能够从实践中弥补理论知识的不足，然后从实践中创新。三、实验内容：1.了解测定静曲强度与弹性模量的原理。2.进行静曲强度的测定。3.进行弹性模量的测定。4.对测定结果进行分析与讨论。四、实验原理：三点弯曲的静曲强度与弹性模量， 是在两点支撑的试件中部施加载荷进行测定。静曲强度是确定试件在最大载荷作用时的弯矩和抗弯截面模量之比；弹性模量是确定试件在材料的弹性极限范围内，截荷产生的应力与应变之比。五、实验材料与仪器：5.实验材料：中密度纤维板，试件尺寸为300*50*50mm，选择 3 个试样进行处理。6.实验仪器：1)推台锯；2)万能力学试验机：包括圆柱形加荷辊、变形测量仪和测量系统；3)游标卡尺，分度值为0.1mm；4)千分尺，分度值为0.01mm；六、实验步骤：7.现将中密度纤维按照国标上尺寸在推台锯上面进行加工。8.测量试件的宽度和厚度。宽度在试件长边中心处测量；厚度在试件交叉点处测量。9.调节两支座跨距为300mm。10. 试件平放在支座上，试件长轴与支承辊垂直，试件中心点在加荷辊下方。11. 在整个试验中恒速加载， 速度为 15mm/min。在试件中心测量试件的绕曲变形。观察测量转件中各数值的变化，达到最大载荷时停止。12. 记录最大载荷与位移变化量，精确至测量值的1%。13. 进行实验数据的处理与分析。七、实验数据与分析：1. 实验原始数据：实验原始数据记录表试件编号实验数据1 2 3 Fmax（N）1063 1094 1136 F1（N）108.042 109.7152 113.903 F2（N）427.136 438.861 454.774 a1（mm）1.551 1.49 1.551 a2（mm）4.33 4.25 4.391 t （时间 S）57 55 59 l 跨距（ mm）300 300 300 试样厚度15 15 15 t1(mm)试样宽度50．4 50．4 50．5 弹性模量（ Mpa）静曲强度（ Mpa）2. 处理后数据：试件静曲强度计算公式，精确至0.1MPa：试件弹性模量计算公式，精确至0.1MPa：分析...
