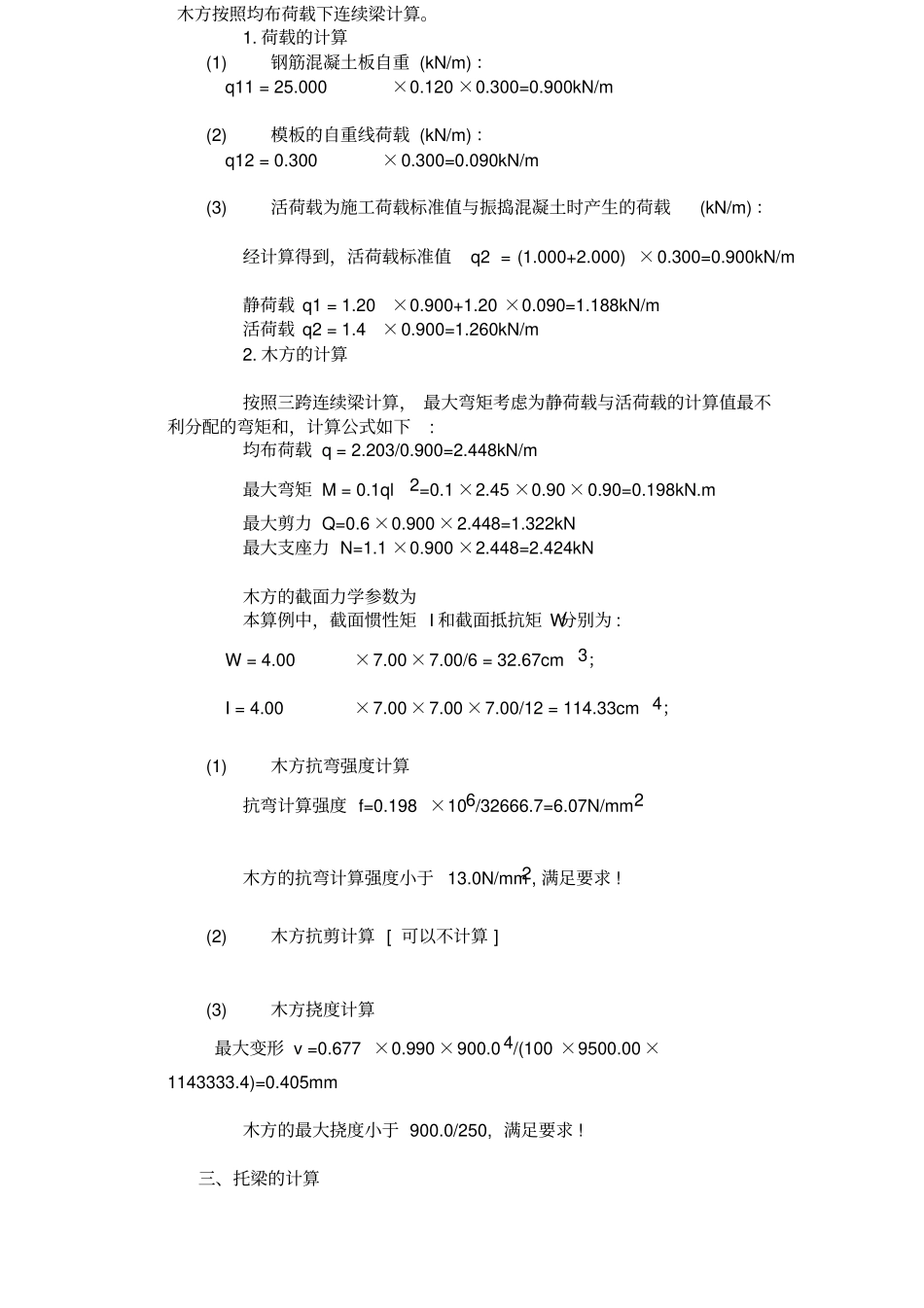

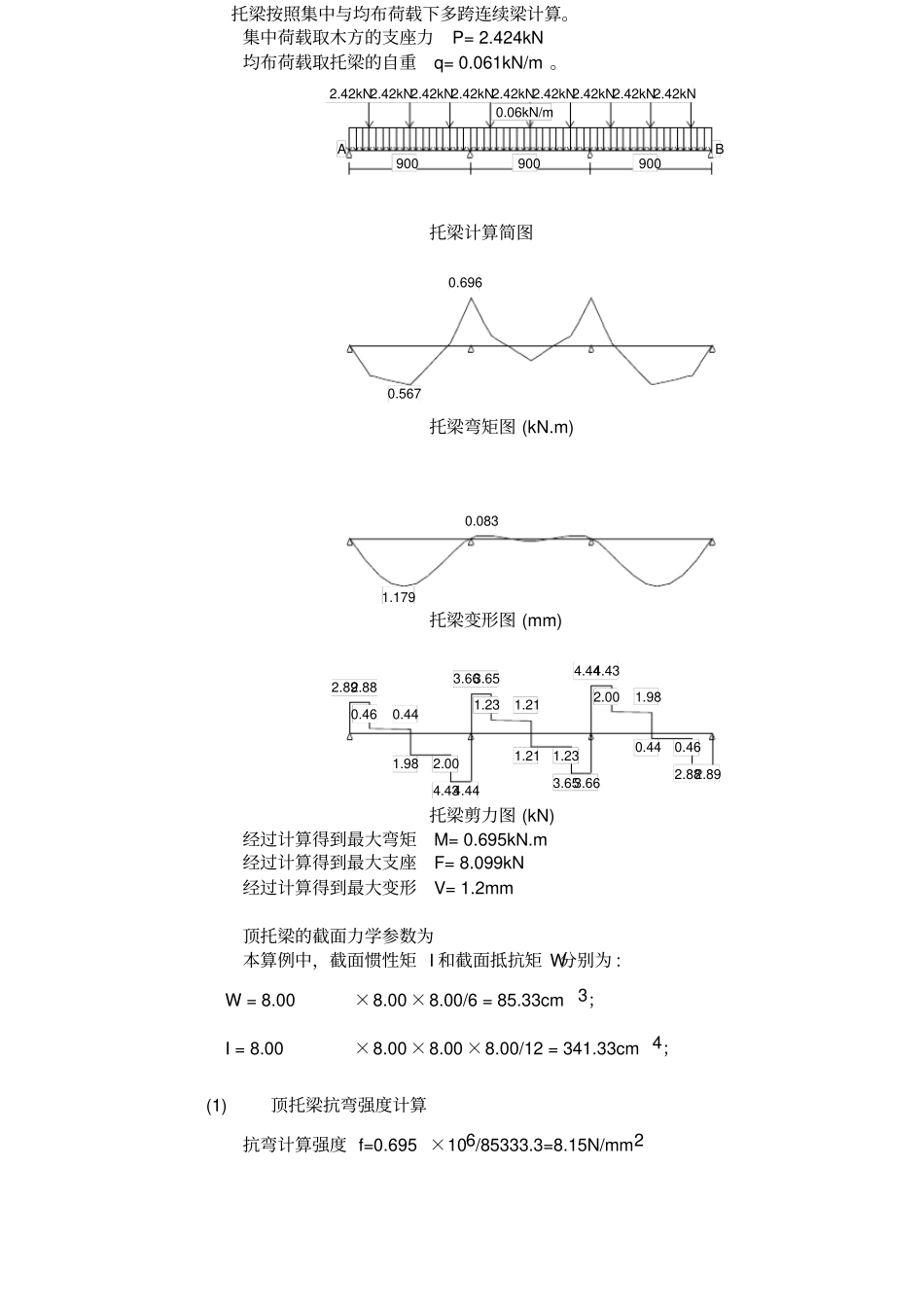

木方按照均布荷载下连续梁计算。1. 荷载的计算 (1)钢筋混凝土板自重 (kN/m) : q11 = 25.000×0.120 ×0.300=0.900kN/m (2)模板的自重线荷载 (kN/m) : q12 = 0.300×0.300=0.090kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m) :经计算得到,活荷载标准值 q2 = (1.000+2.000) ×0.300=0.900kN/m 静荷载 q1 = 1.20×0.900+1.20 ×0.090=1.188kN/m 活荷载 q2 = 1.4×0.900=1.260kN/m 2. 木方的计算按照三跨连续梁计算, 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下: 均布荷载 q = 2.203/0.900=2.448kN/m 最大弯矩 M = 0.1ql2=0.1 ×2.45 ×0.90 ×0.90=0.198kN.m 最大剪力 Q=0.6 ×0.900 ×2.448=1.322kN 最大支座力 N=1.1 ×0.900 ×2.448=2.424kN 木方的截面力学参数为本算例中,截面惯性矩 I 和截面抵抗矩 W分别为 : W = 4.00×7.00 ×7.00/6 = 32.67cm3; I = 4.00×7.00 ×7.00 ×7.00/12 = 114.33cm 4; (1)木方抗弯强度计算抗弯计算强度 f=0.198 ×106/32666.7=6.07N/mm2木方的抗弯计算强度小于 13.0N/mm2, 满足要求 ! (2)木方抗剪计算 [ 可以不计算 ] (3)木方挠度计算最大变形 v =0.677 ×0.990 ×900.0 4/(100 ×9500.00 ×1143333.4)=0.405mm 木方的最大挠度小于 900.0/250, 满足要求 ! 三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。集中荷载取木方的支座力 P= 2.424kN 均布荷载取托梁的自重 q= 0.061kN/m 。 900 900 900 2.42kN 2.42kN 2.42kN 2.42kN 2.42kN 2.42kN 2.42kN 2.42kN 2.42kN 0.06kN/mAB托梁计算简图0.5670.696托梁弯矩图 (kN.m) 1.1790.083托梁变形图 (mm) 2.892.880.460.441.982.004.434.443.663.651.231.211.211.233.653.664.444.432.001.980.440.462.882.89托梁剪力图 (kN) 经过计算得到最大弯矩 M= 0.695kN.m 经过计算得到最大支座 F= 8.099kN 经过计算得到最大变形 V= 1.2mm 顶托梁的截面力学参数为本算例中,截面惯性矩 I 和截面抵抗矩 W分别为 : W = 8.00×8.00 ×8.00/6 = 85.33cm3; I = 8.00×8.00 ×8.00 ×8.00/12 = 341.33cm 4; (1)顶托梁抗弯强度计算抗弯计算强度 f=0.695 ×106/85333.3=8.15N/mm2顶托梁的抗弯计算强度小于13.0N/mm2, 满足要求 ! (2)顶托梁抗剪计算 [ 可以不计算 ] ...
