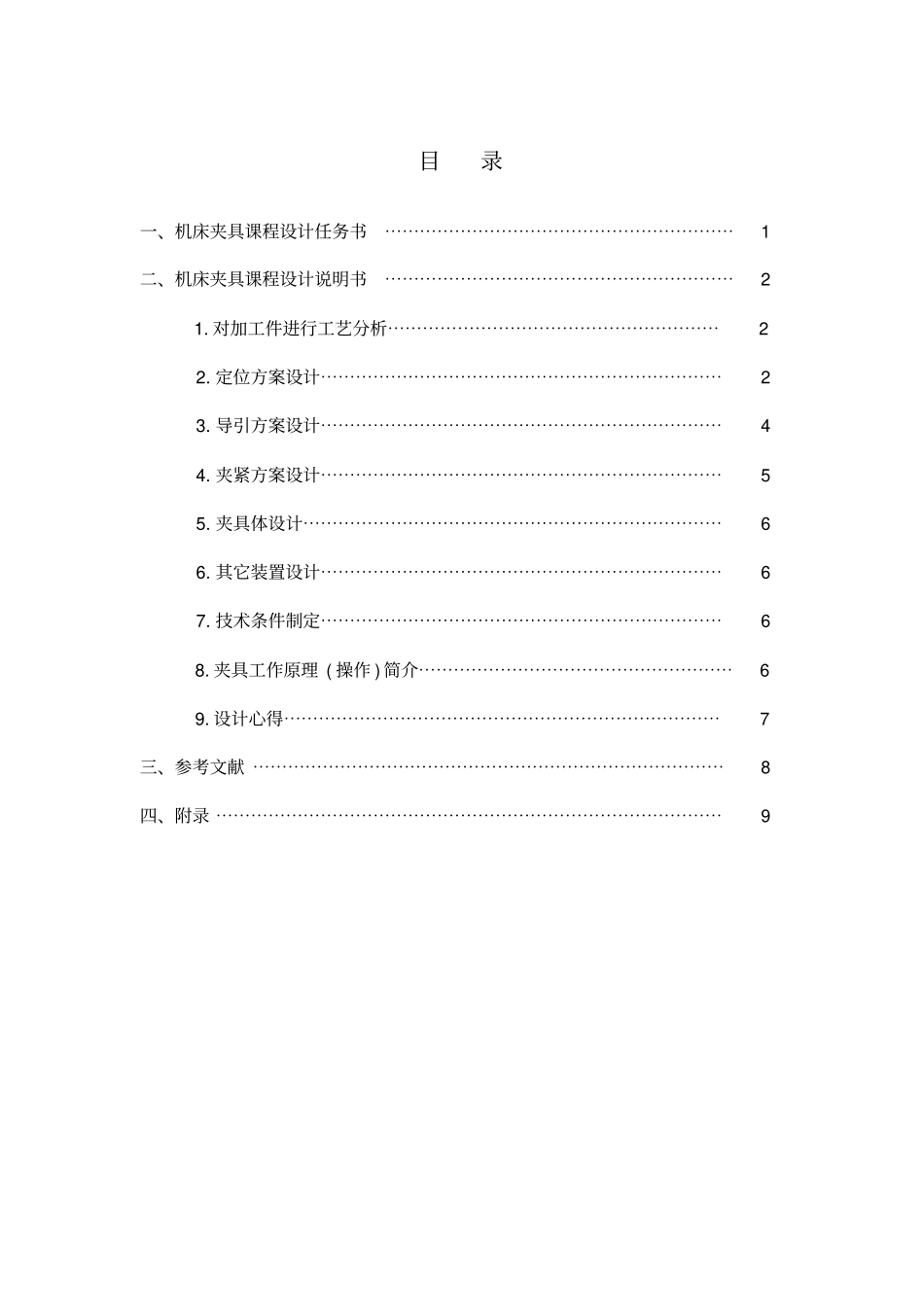

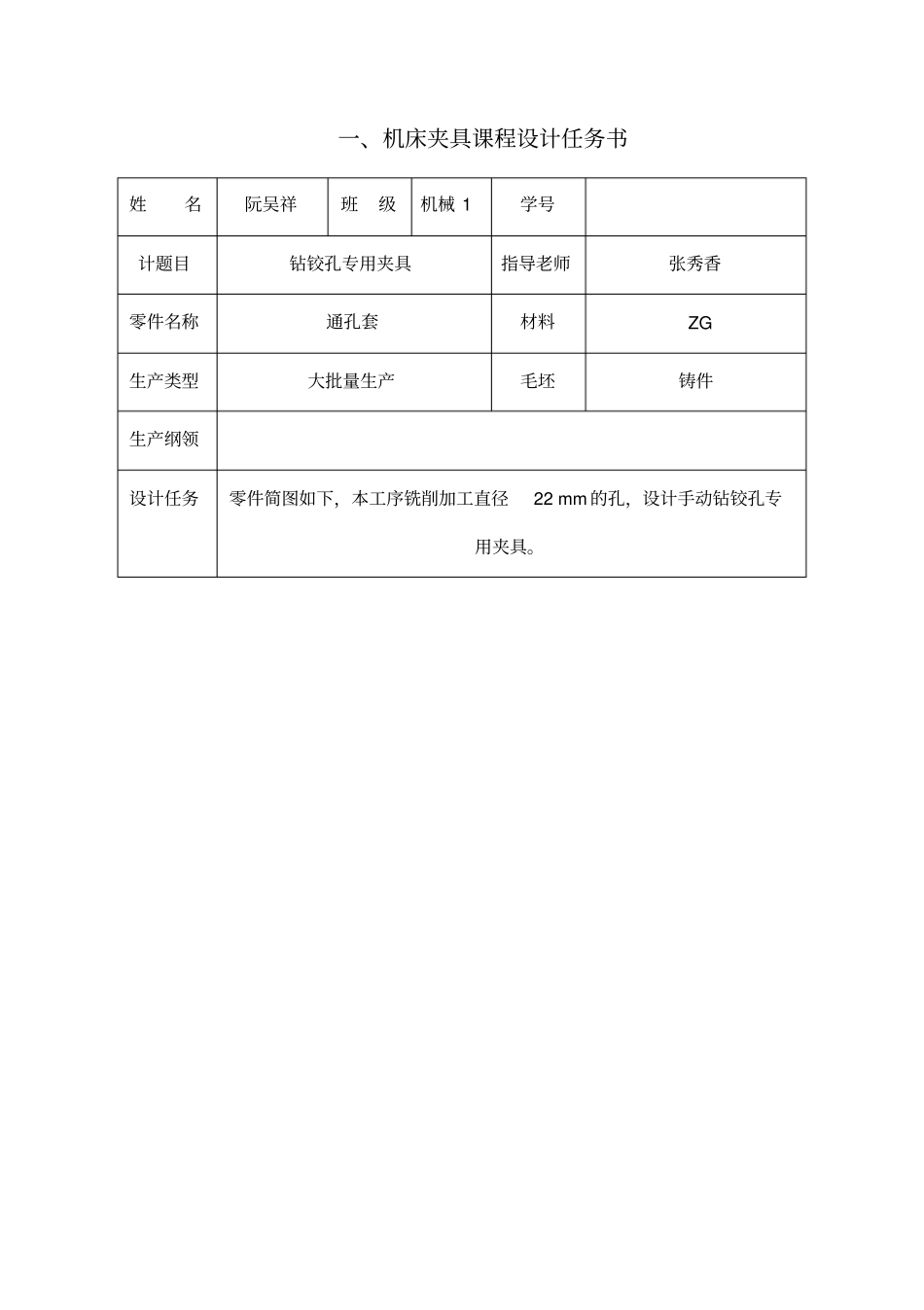

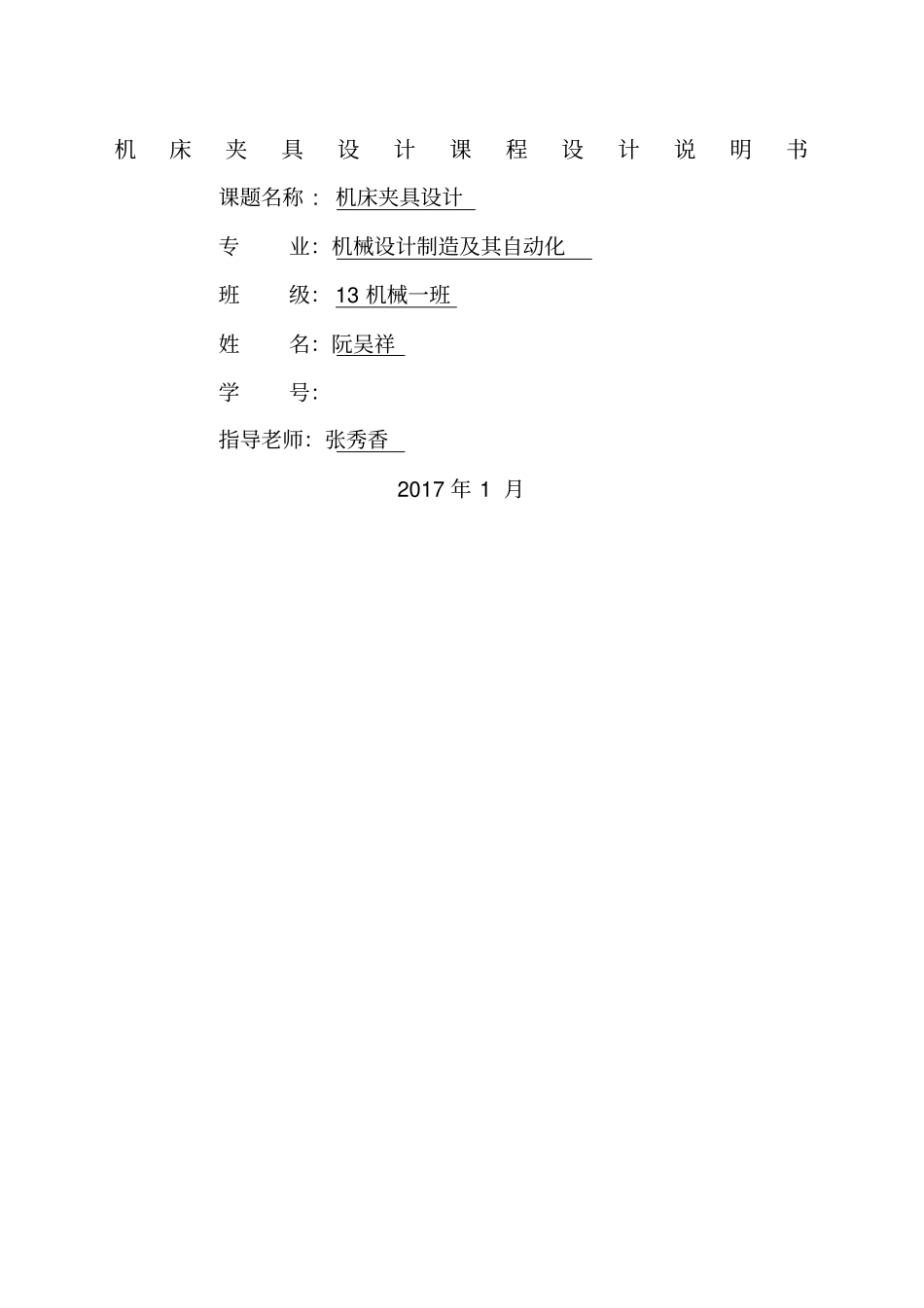

机床夹具设计课程设计说明书课题名称 : 机床夹具设计专业:机械设计制造及其自动化班级: 13 机械一班姓名:阮吴祥学号:指导老师:张秀香2017 年 1 月目录一、机床夹具课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、机床夹具课程设计说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1. 对加工件进行工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2. 定位方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3. 导引方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4. 夹紧方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 5. 夹具体设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 6. 其它装置设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 7. 技术条件制定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 8. 夹具工作原理 ( 操作 ) 简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 9. 设计心得⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 三、参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 四、附录 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9一、机床夹具课程设计任务书姓名阮吴祥班级机械 1 学号计题目钻铰孔专用夹具指导老师张秀香零件名称通孔套材料ZG 生产类型大批量生产毛坯铸件生产纲领设计任务零件简图如下,本工序铣削加工直径22 mm 的孔,设计手动钻铰孔专用夹具。二、机床夹具课程设计说明书1、对加工件进行工艺分析:零件名称为通孔套 , 为铸件,本工序铣削加工直径22mm的孔,设计手动钻绞孔专用夹具。工件已加工过的孔径为φ 22mm,厚度为 50mm。在加工槽时,槽的尺寸精度和表面粗糙度要求不是很高,由铣削直接加工就可以达到要求,其中槽的宽度由刀具的尺寸保证,槽的深度尺寸和位置精度由设计的夹具来保证。槽的位置包括如下两方面要求:加工槽的宽度为 12mm,且两个侧面相对于中心面A对称度 0.1mm;加工槽的深度为 30±0.2mm。2、定位方案设计:根据加工孔两侧面相对于中心面对称要求,需要限制工件X 方向转动自由度、Y 方向转动自由度和Z 方向转动自由度; 根据加工孔宽度和深度要求, 需要限制工件 X 方向移动自由度和Z 方向移动自由度。但考虑到加工时工件定位的稳定性,可以将六个自由度全部限制。工件相对中心面对称,要实现加工孔两侧面相对中心...
