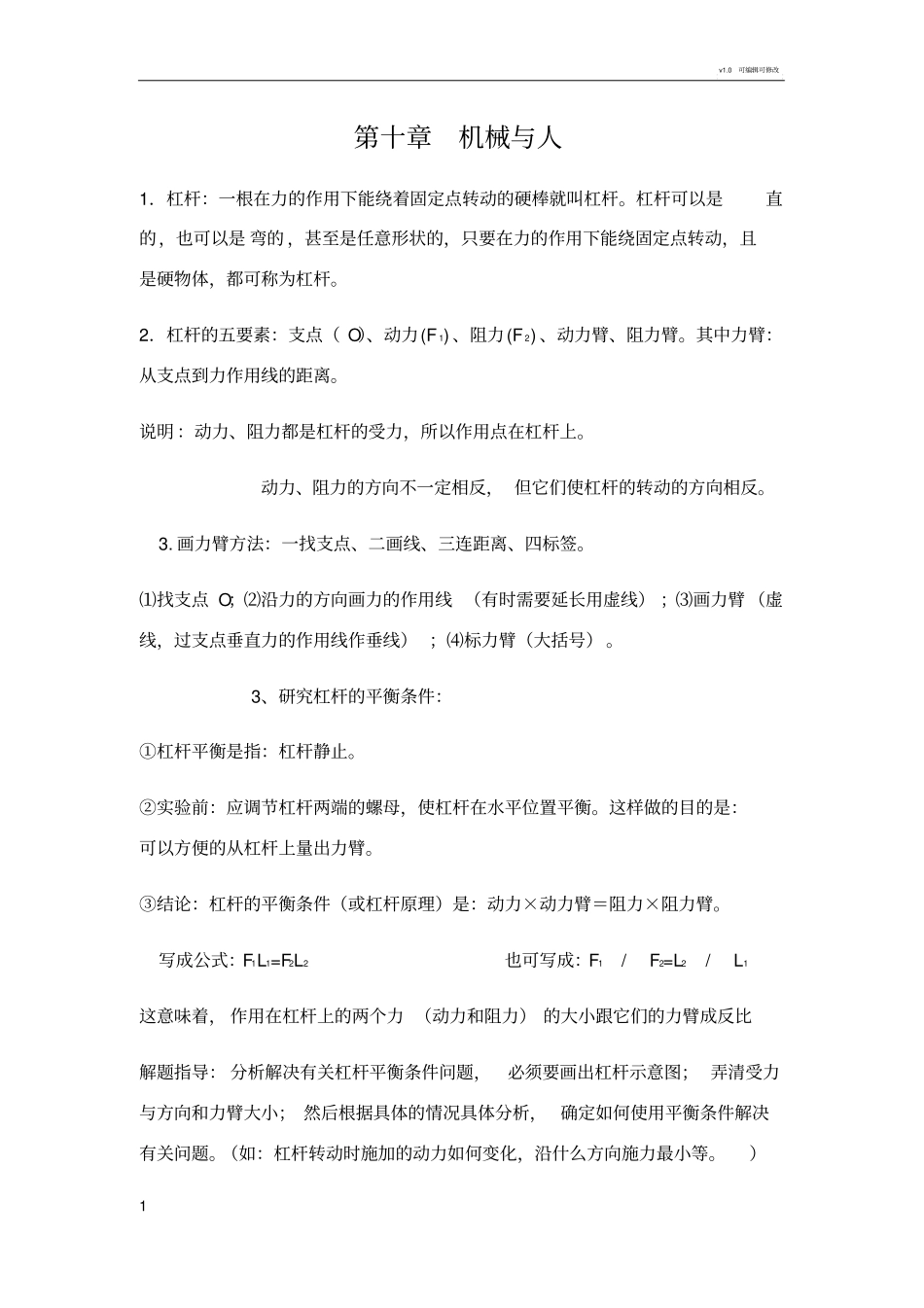

v1.0 可编辑可修改1 第十章机械与人1．杠杆：一根在力的作用下能绕着固定点转动的硬棒就叫杠杆。杠杆可以是直的，也可以是 弯的 ，甚至是任意形状的，只要在力的作用下能绕固定点转动，且是硬物体，都可称为杠杆。2．杠杆的五要素：支点（ O）、动力(F 1) 、阻力(F 2) 、动力臂、阻力臂。其中力臂：从支点到力作用线的距离。说明 ：动力、阻力都是杠杆的受力，所以作用点在杠杆上。动力、阻力的方向不一定相反， 但它们使杠杆的转动的方向相反。3. 画力臂方法：一找支点、二画线、三连距离、四标签。⑴找支点 O；⑵沿力的方向画力的作用线 （有时需要延长用虚线） ；⑶画力臂 （虚线，过支点垂直力的作用线作垂线） ；⑷标力臂（大括号） 。3、研究杠杆的平衡条件：①杠杆平衡是指：杠杆静止。②实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：可以方便的从杠杆上量出力臂。③结论：杠杆的平衡条件（或杠杆原理）是：动力×动力臂＝阻力×阻力臂。写成公式：F1L1=F2L2 也可写成：F1/ F2=L2/ L1这意味着， 作用在杠杆上的两个力 （动力和阻力） 的大小跟它们的力臂成反比解题指导： 分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图； 弄清受力与方向和力臂大小； 然后根据具体的情况具体分析， 确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。）v1.0 可编辑可修改2 解决杠杆平衡时 动力最小 问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使 动力臂最大 ，要使动力臂最大需要做到： ①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向4．三种杠杆：5．滑轮是变形的杠杆。6. 定滑轮：①定义：中间的轴固定不动的滑轮。②实质：等臂杠杆。③特点：使用定滑轮 不能省力但是能改变动力的方向。名称结构特征特 点应用举例省力杠杆动 力 臂 大 于 阻 力臂（L1＞L2，F1< F2）省力、费距离撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀费力杠杆动 力 臂 小 于 阻 力臂（ L1
