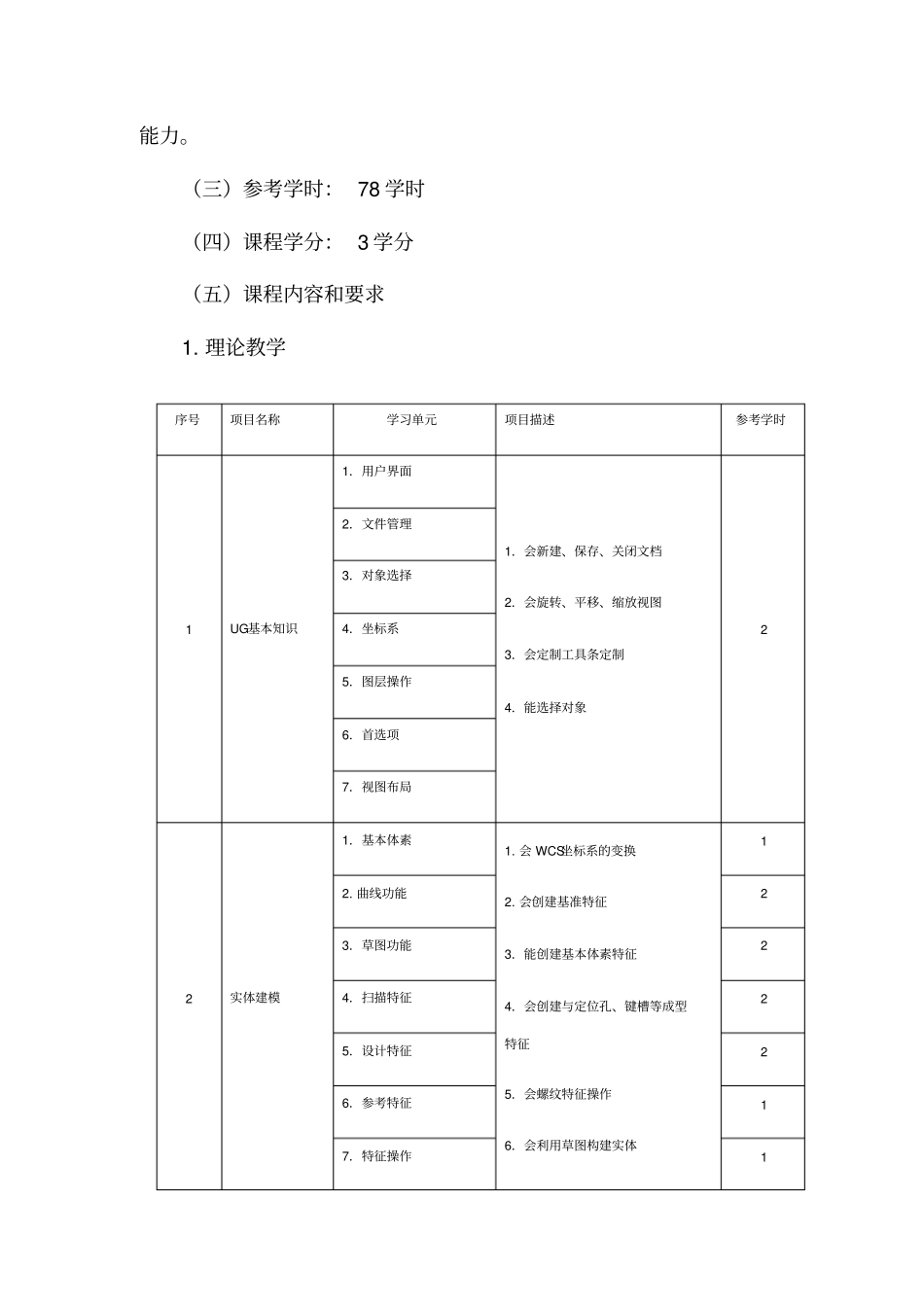

《 机 械 产 品 三 维 造 型 设 计 ( U G )》 课 程 标 准(一)课程性质与任务机械产品三维造型设计是三年制高职机械设计与制造专业的一门核心专业课。 本学习领域是以工作任务为导向。此学习领域所对应的工作任务主要是:掌握绘制二维图形的方法和技巧、实体建模、三维建模技巧、曲面设计的方法和技巧、参数化模型、组件装配设计的基本方法、工程图的创建方法、机构仿真设计、典型零件的模具设计技巧。它的前修学习领域有, 机械制图及计算机绘图、 机械零件测绘,后续学习领域有机床夹具设计、顶岗实习。(二)课程教学目标1. 知识目标(1)专业能力①能理解 UG的设计思想;②能够绘制二维图形;③能够掌握实体建模、三维建模技巧、参数化模型、曲面设计的方法和技巧;④能够进行组件装配设计;⑤能够进行工程图的创建方法、机构仿真设计、典型零件的模具设计。(2)方法能力①具有自主学习的能力;②具有合理制定工作计划的能力的能力;③具有查阅资料,文献获取信息的能力;④扩展相应的信息收集能力;⑤具有较好的分析和解决问题的方法能力;(3)社会能力①具有较强的口头与书面表达能力、人际沟通能力;②对工作的整体组织和寻求解决方法的能力;③具有良好的行为规范和职业道德;④具有团队协作的精神;⑤具有良好的心理素质和克服困难的能力;⑥能够具备较强的责任感和严谨认真的工作作风。 2.能力目标(1)绘制二维图形的方法和技巧的能力;(2)实体建模、三维建模技巧的能力;(3)曲面设计的方法和技巧;(4)参数化模型、组件装配设计的基本方法;(5)工程图的创建方法、机构仿真设计、典型零件的模具设计技巧。3. 素质目标(1)解决实际问题、独立学习新软件、实际动手能力和创新能力;(2)培养认真、严谨的治学态度;(3)培养职业道德观念、增强责任感、沟通协调、团队协作的能力。(三)参考学时: 78 学时(四)课程学分: 3 学分(五)课程内容和要求1. 理论教学序号项目名称学习单元项目描述参考学时1 UG基本知识1.用户界面1.会新建、保存、关闭文档2.会旋转、平移、缩放视图3.会定制工具条定制4.能选择对象2 2.文件管理3.对象选择4.坐标系5.图层操作6.首选项7.视图布局2 实体建模1.基本体素1. 会 WCS坐标系的变换2. 会创建基准特征3.能创建基本体素特征4.会创建与定位孔、键槽等成型特征5.会螺纹特征操作6.会利用草图构建实体1 2. 曲线功能2 3.草图功能2 4....
