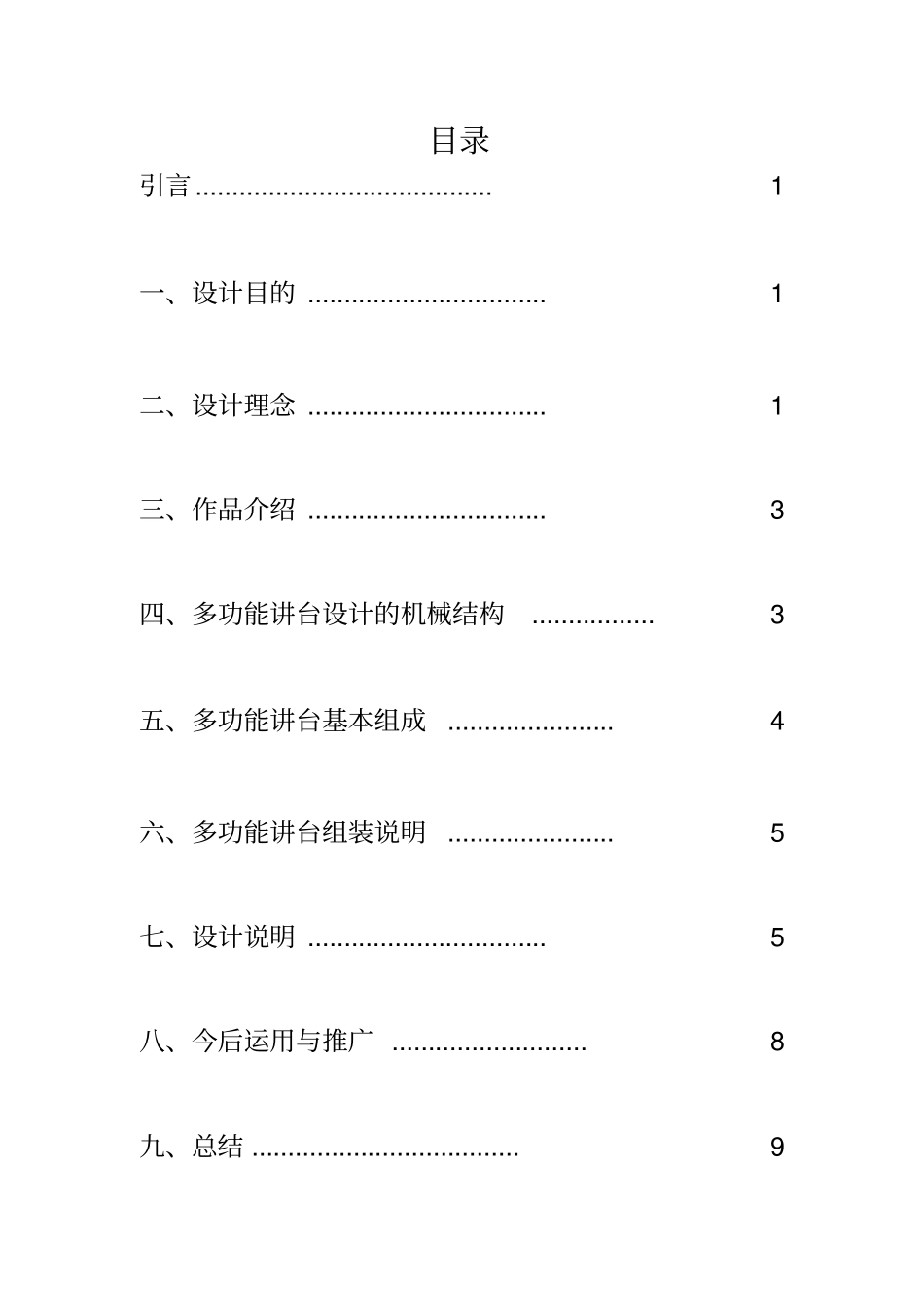

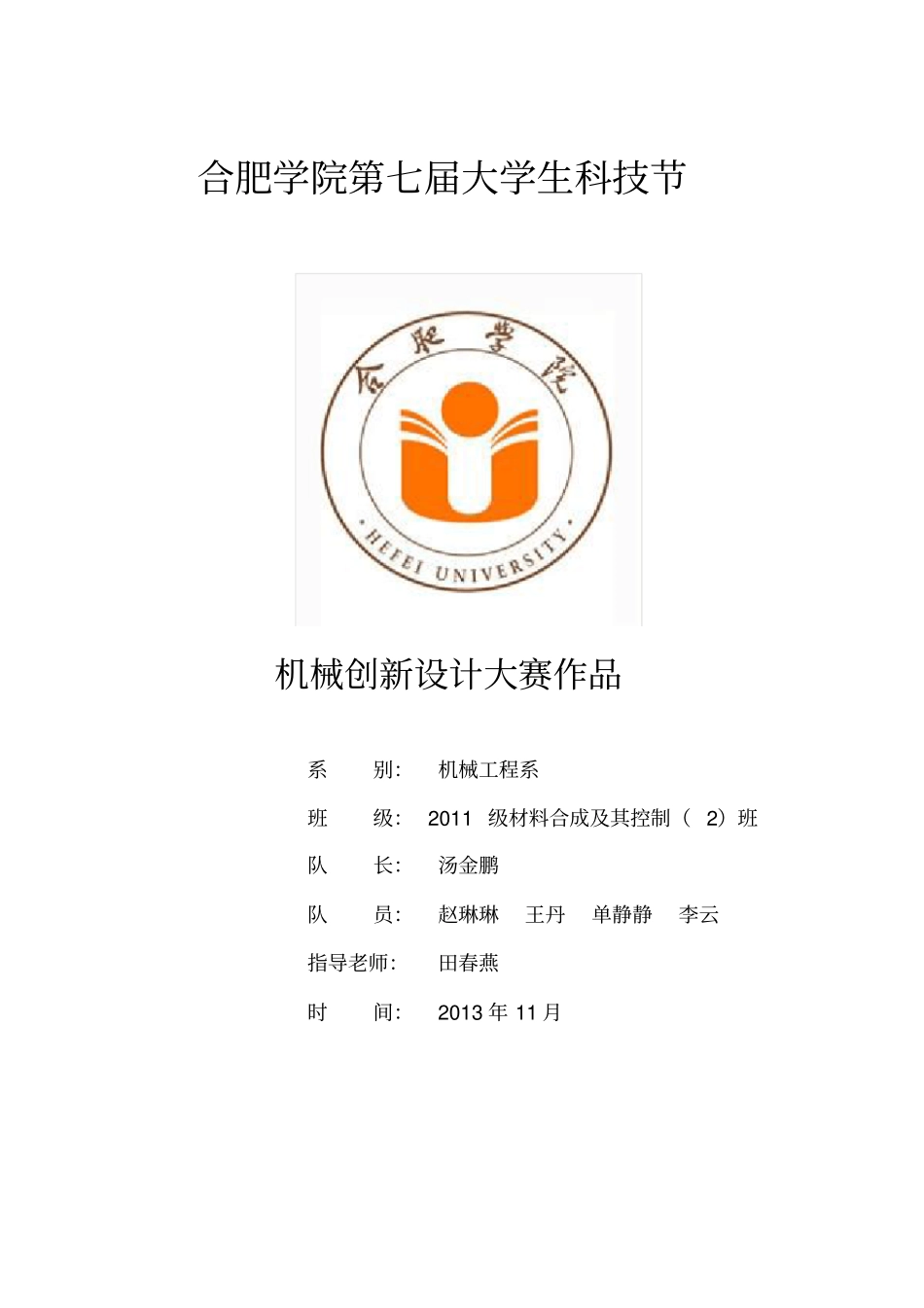

合肥学院第七届大学生科技节机械创新设计大赛作品系别：机械工程系班级： 2011 级材料合成及其控制（ 2）班队长：汤金鹏队员：赵琳琳王丹单静静李云指导老师：田春燕时间：2013 年 11 月目录引言......................................... 1一、设计目的 ................................. 1二、设计理念 ................................. 1三、作品介绍 ................................. 3四、多功能讲台设计的机械结构................. 3五、多功能讲台基本组成....................... 4六、多功能讲台组装说明....................... 5七、设计说明 ................................. 5八、今后运用与推广 ........................... 8九、总结 ..................................... 9引言随着社会的不断发展， 人们不仅仅要求产品在功能上实现人们的要求，而且也更加要求产品与人的关系， 要求使用时的舒适性。 本设计就是从人机工程学的角度出发， 专门为大学老师设计的一款多功能讲桌，这款设计主要是结合了老师上课的姿势和动作， 然后进行人机分析而设计的一款多功能讲桌。主要是通过模块化的设计思想，将讲台设计成多个部分，再通过一定的组合实现需要的功能。一、设计目的我们设计的讲台不仅让老师教学更加方便并提高效率，而且可以让同学们更加直观的听讲，提高课堂整体质量。二、设计理念1、通过齿轮传动机构实现升降我们在讲台中部放置了齿轮齿条机构由电机传递功率来带动齿轮齿条传动， 从而使得讲台可以根据使用者的身高来控制讲台达到适合的高度。2、通过旋转轴承机构实现旋转我们在讲台上部与中部设计了双轴承机构，在旋转轴承的作用下， 使得讲台上部与中部可以旋转任意角度， 从而调节出学生视觉最佳的位置。3、通过滑动轴承机构实现移动在讲台底部设计了滑动轴承，这样整个讲台可以在滑动轴承的作用下实现任意方向的移动。4、通过支架控制电脑显示屏升降在讲台桌面处放置了计算机设备，计算机显示屏可以通过下面支架实现升 降，而支架升降可由电机来带动这样可以调节出适合老师观看的角度。5、整体三视图三、作品介绍此多功能讲台为适应未来几年教学方式简化、先进教学设备高科化时代而设计，以往教室都有两个讲台，一个是多媒体讲台，另一个则是普通的、放一些简单设备、教科书的讲台。而我们设计的多功能讲台将两者合二为一，实现讲台升降、讲台旋转、讲台防灰展板式桌面、讲...
