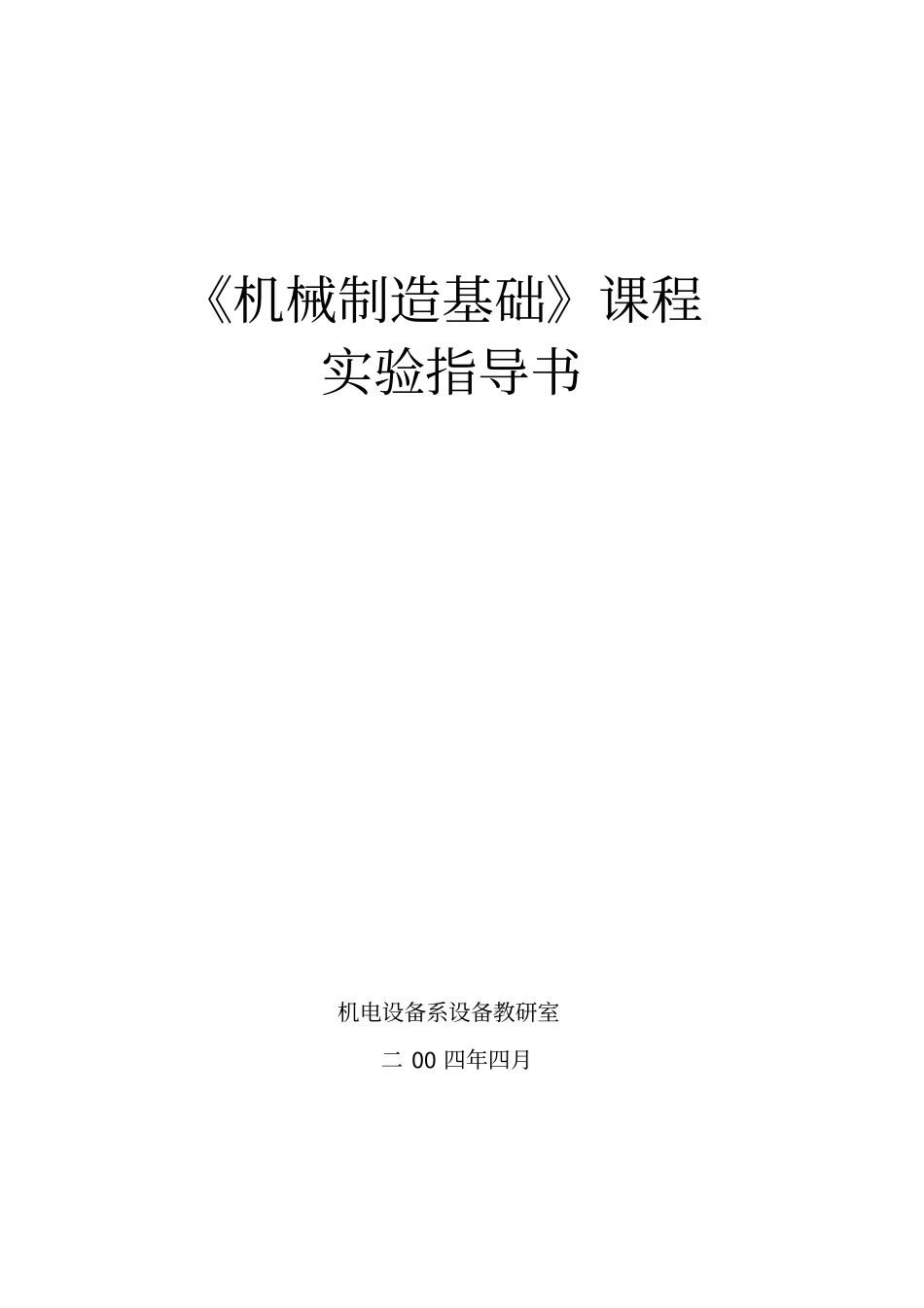

机械制造基础课程试验指导书VIP专享VIP免费

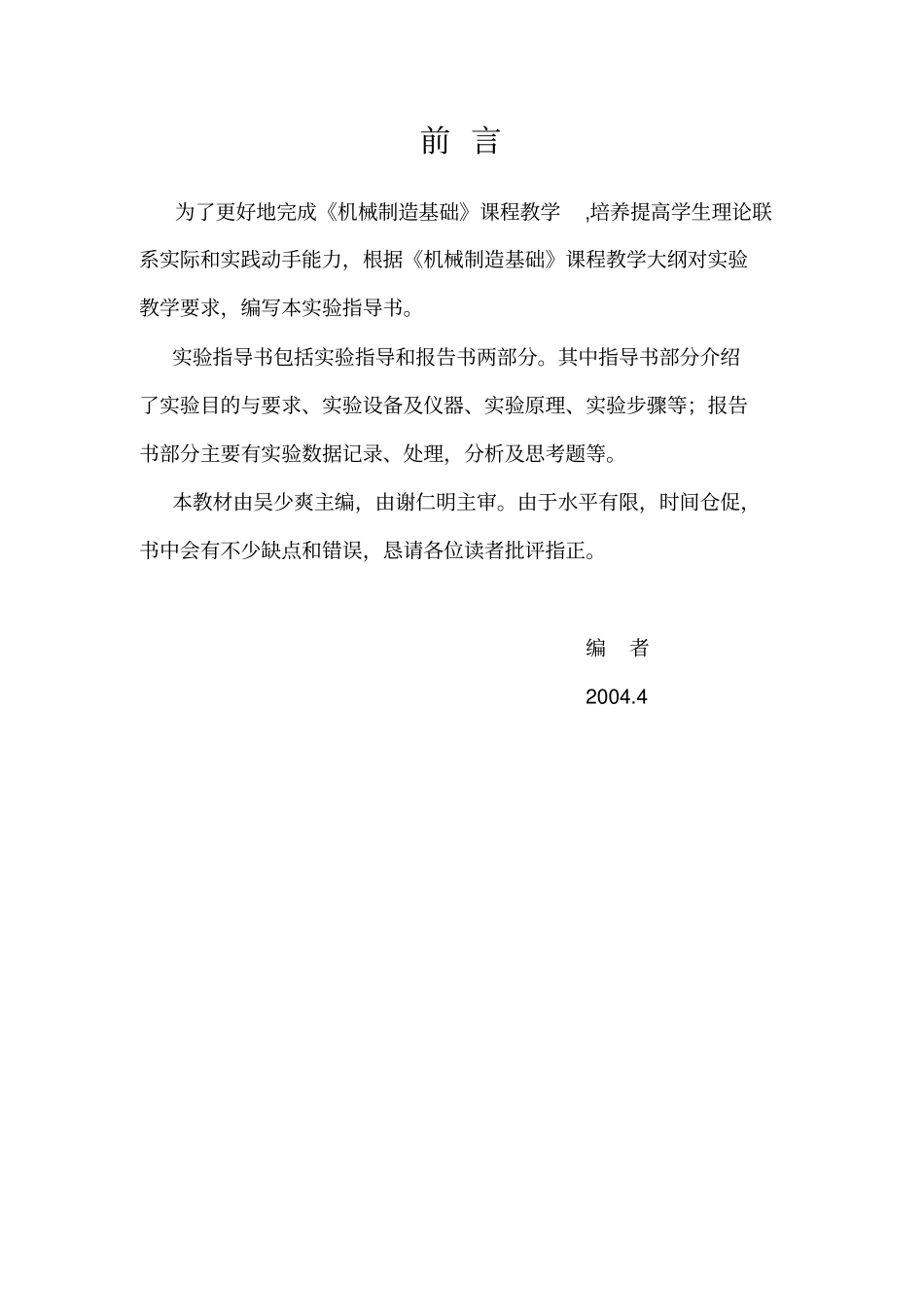

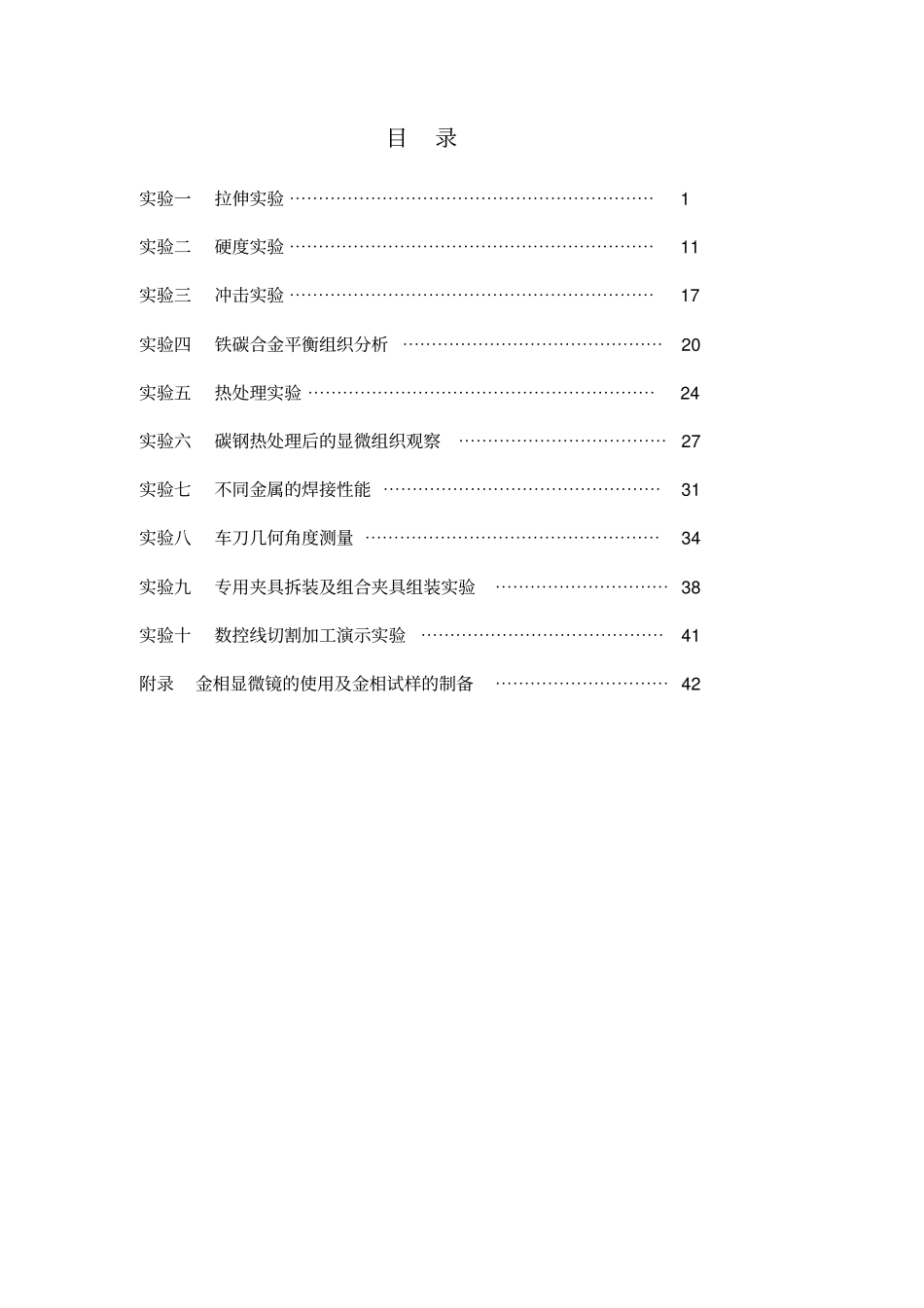

《机械制造基础》课程实验指导书机电设备系设备教研室二 00 四年四月前 言为了更好地完成《机械制造基础》课程教学,培养提高学生理论联系实际和实践动手能力，根据《机械制造基础》课程教学大纲对实验教学要求，编写本实验指导书。实验指导书包括实验指导和报告书两部分。其中指导书部分介绍了实验目的与要求、实验设备及仪器、实验原理、实验步骤等；报告书部分主要有实验数据记录、处理，分析及思考题等。本教材由吴少爽主编，由谢仁明主审。由于水平有限，时间仓促，书中会有不少缺点和错误，恳请各位读者批评指正。编者2004.4 目录实验一拉伸实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 实验二硬度实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 实验三冲击实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 实验四铁碳合金平衡组织分析 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 实验五热处理实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 实验六碳钢热处理后的显微组织观察⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 实验七不同金属的焊接性能 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31 实验八车刀几何角度测量 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34 实验九专用夹具拆装及组合夹具组装实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 38 实验十数控线切割加工演示实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41 附录金相显微镜的使用及金相试样的制备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 42 实验一拉伸实验一．万能材料试验机介绍材料试验的目的，是模仿工程实际中的零件、构件的真实情况，在实验室研究他们的性能。因此，需要将各种零件、构件以及不同的工作情况，在实验室作出再现。作为被测试对象的零件、构件称为试件，应按相似原理制成模型或试样，并模仿其具体工作条件，作出模拟实验，从而测量试件的承载能力和变形等参数。提供模拟试验、给出稳定参数的设备，称为试验机。试验机品种繁多。如果按照所模拟的工作环境来分，有高温、常温、低温、腐蚀等；如果按照所模拟的载荷情况来分，有静载、动载、冲击、交变等；也可以按照试验机的功能来分，有拉伸、压缩、弯曲、硬度等。在常温、静载拉力试验机上，增设一些附具扩展功能，还能进行压缩、剪切、弯曲等试验。这种多功能的试验机称为万能材料试验机。图1— 1 所示的是材料力学中通常使用的试验机。图 1-1 万能材料试验机是由机架、加载系统、测力示值系统、载荷位移记录系统以及夹具、附具等五个基本部分所组...
