机械加工常用尺寸精度及表面粗糙度VIP免费

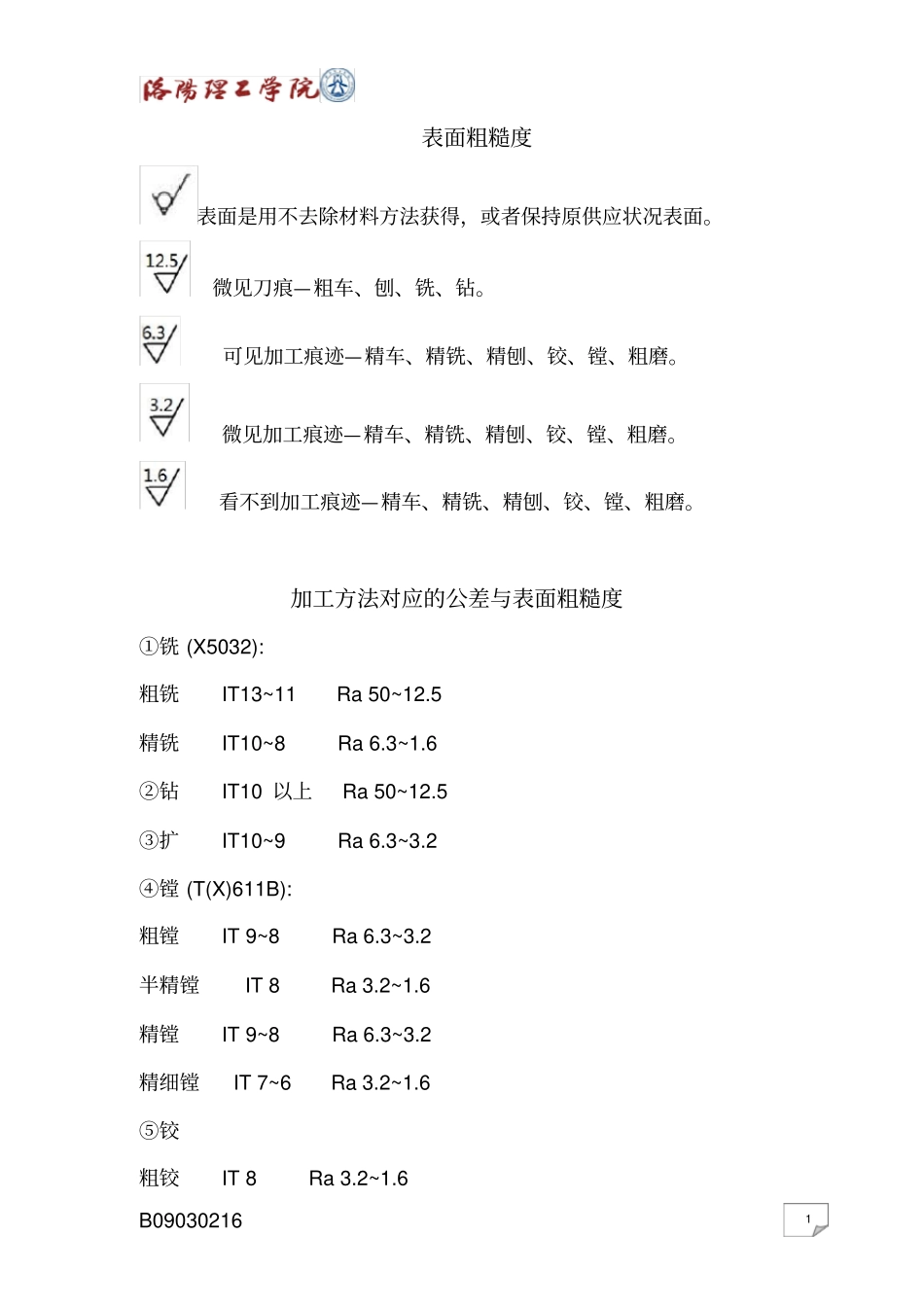

B09030216 1表面粗糙度表面是用不去除材料方法获得，或者保持原供应状况表面。微见刀痕—粗车、刨、铣、钻。可见加工痕迹—精车、精铣、精刨、铰、镗、粗磨。微见加工痕迹—精车、精铣、精刨、铰、镗、粗磨。看不到加工痕迹—精车、精铣、精刨、铰、镗、粗磨。加工方法对应的公差与表面粗糙度①铣 (X5032): 粗铣IT13~11 Ra 50~12.5 精铣IT10~8 Ra 6.3~1.6 ②钻IT10 以上Ra 50~12.5 ③扩IT10~9 Ra 6.3~3.2 ④镗 (T(X)611B): 粗镗IT 9~8 Ra 6.3~3.2 半精镗IT 8 Ra 3.2~1.6 精镗IT 9~8 Ra 6.3~3.2 精细镗IT 7~6 Ra 3.2~1.6 ⑤铰粗铰IT 8 Ra 3.2~1.6 B09030216 2精铰IT 7 Ra 1.6~0.8 手铰IT 7~6 Ra 0.8~0.1
