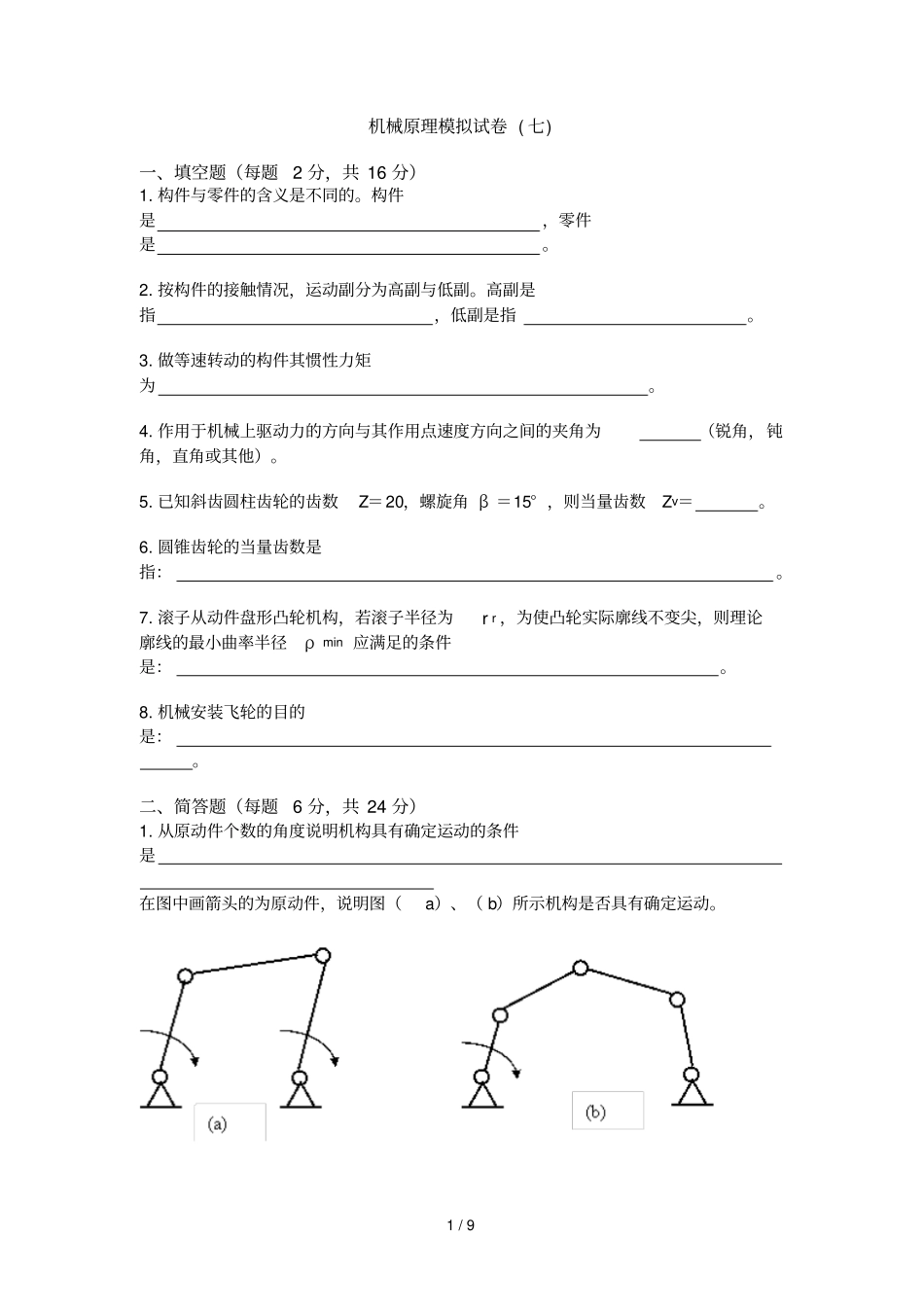

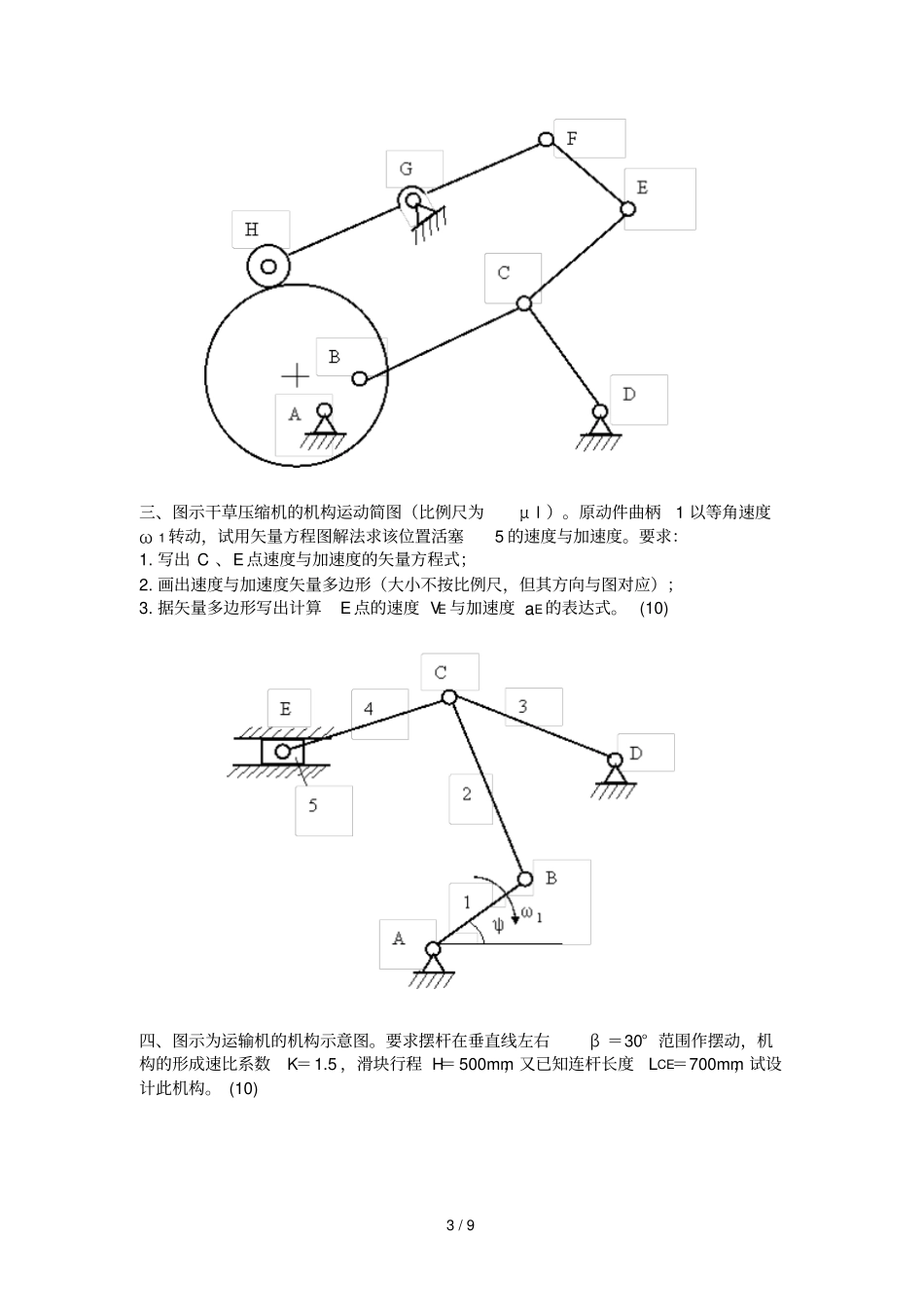

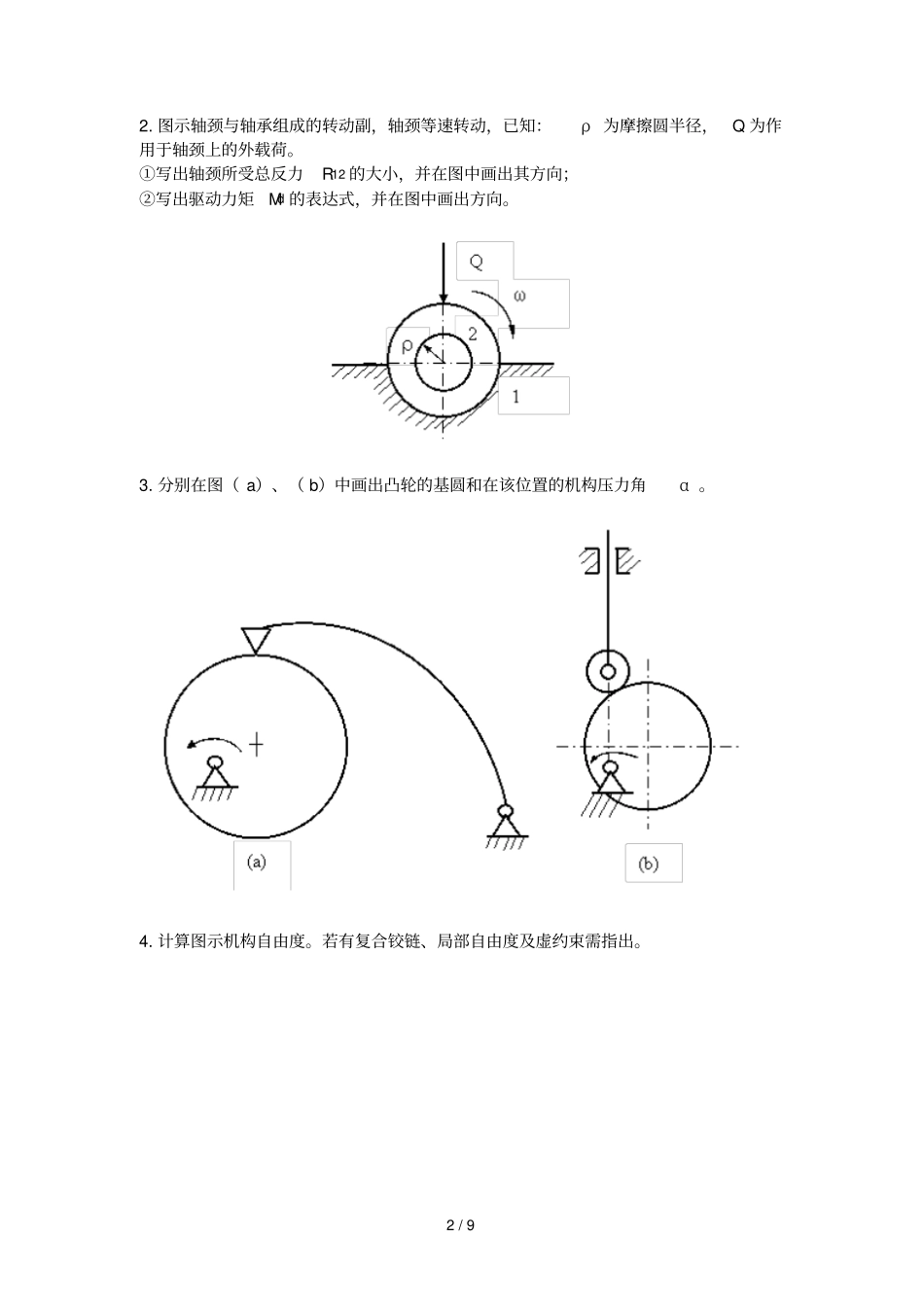

1 / 9 机械原理模拟试卷 ( 七) 一、填空题（每题2 分，共 16 分）1. 构件与零件的含义是不同的。构件是，零件是。2. 按构件的接触情况，运动副分为高副与低副。高副是指，低副是指。3. 做等速转动的构件其惯性力矩为。4. 作用于机械上驱动力的方向与其作用点速度方向之间的夹角为（锐角，钝角，直角或其他）。5. 已知斜齿圆柱齿轮的齿数Z＝20，螺旋角 β ＝15° ，则当量齿数Zv＝。6. 圆锥齿轮的当量齿数是指：。7. 滚子从动件盘形凸轮机构，若滚子半径为r r ，为使凸轮实际廓线不变尖，则理论廓线的最小曲率半径ρ min 应满足的条件是：。8. 机械安装飞轮的目的是：。二、简答题（每题6 分，共 24 分）1. 从原动件个数的角度说明机构具有确定运动的条件是在图中画箭头的为原动件，说明图（a）、（ b）所示机构是否具有确定运动。2 / 9 2. 图示轴颈与轴承组成的转动副，轴颈等速转动，已知：ρ 为摩擦圆半径， Q 为作用于轴颈上的外载荷。①写出轴颈所受总反力R12 的大小，并在图中画出其方向；②写出驱动力矩Md 的表达式，并在图中画出方向。3. 分别在图（ a）、（ b）中画出凸轮的基圆和在该位置的机构压力角α 。4. 计算图示机构自由度。若有复合铰链、局部自由度及虚约束需指出。3 / 9 三、图示干草压缩机的机构运动简图（比例尺为μ l ）。原动件曲柄1 以等角速度ω 1 转动，试用矢量方程图解法求该位置活塞5 的速度与加速度。要求：1. 写出 C 、E 点速度与加速度的矢量方程式；2. 画出速度与加速度矢量多边形（大小不按比例尺，但其方向与图对应）；3. 据矢量多边形写出计算E 点的速度 VE 与加速度 aE的表达式。 (10) 四、图示为运输机的机构示意图。要求摆杆在垂直线左右β ＝30° 范围作摆动，机构的形成速比系数K＝1.5 ，滑块行程 H＝ 500mm，又已知连杆长度LCE＝700mm，试设计此机构。 (10) 4 / 9 五、用齿条刀具切制直齿圆柱齿轮。1. 已知刀具参数为： m，α ，ha* ,c* ,试推导切制标准不根切的最少齿数Zmin；2. 当切制齿轮的参数为：m＝5mm,α =20° , ha*=1.0 ， Z＝ 10，试计算：①不发生根切的最小变位系数χ min；②若取变位系数χ ＝0.5 ，试计算：分度圆直径 d；基圆直径 db；齿根圆直径df ；周节 P；基节 Pb。（ 15 分）六、图示轮系中，已知各论齿数：Z1＝1，Z2=40,Z 2′ =24,Z 3=72,Z3′ =18,Z 4=114。1. 该轮系属于...
