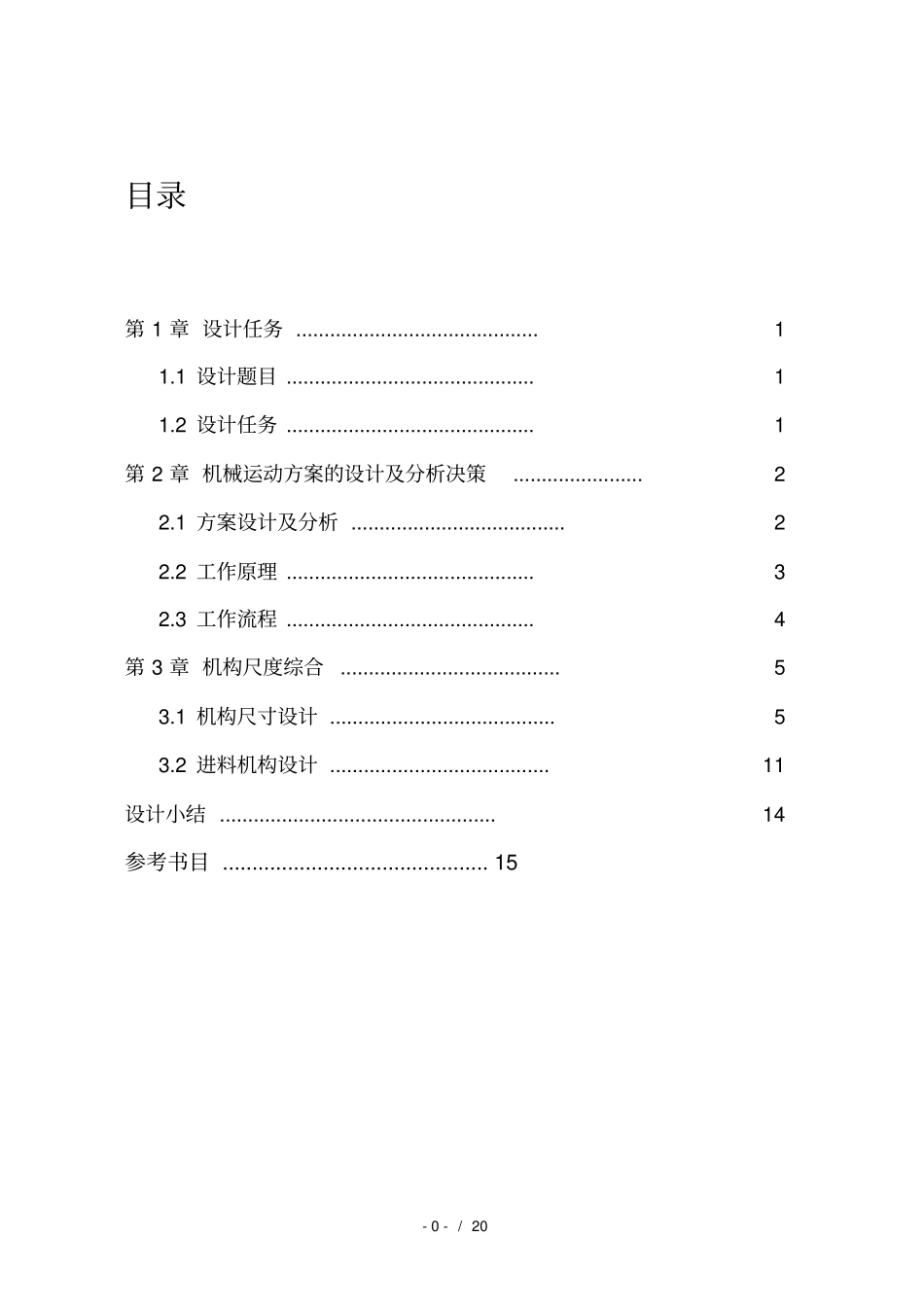

- 0 - / 20 《机械原理》课程设计计算说明书设计题目：健身球检验分类机院系: 工学院专业：机制班级： 1301班设 计 者：揭宗浩学号： 20131168 指导老师：林金龙日期： 2015年 6 月 16 日- 0 - / 20 目录第 1 章 设计任务 ........................................... 1 1.1 设计题目 ............................................ 1 1.2 设计任务 ............................................ 1 第 2 章 机械运动方案的设计及分析决策 ....................... 2 2.1 方案设计及分析 ...................................... 2 2.2 工作原理 ............................................ 3 2.3 工作流程 ............................................ 4 第 3 章 机构尺度综合....................................... 5 3.1 机构尺寸设计 ........................................ 5 3.2 进料机构设计 ....................................... 11 设计小结 ................................................. 14参考书目 ............................................. 150 / 20 第 1 章设计任务1.1 设计题目设计健身球自动检验分类机，将不同直径尺寸的健身球（石料）按直径分类。检测后送入各自指定位置，整个工作过程（包括进料、送料、检测、接料）自动完成。健身球直径范围为ф40～ф 46mm，要求分类机将健身球按直径的大小分为三类。1. ф 40≤第一类≤ф42 2. ф 42<第二类≤ф44 3. ф 44<第三类≤ф46 其他技术要求见表1：表 1 健身球分类机设计数据方案号电动机转速r/min 生产率（检球速度）个/min A 1440 20 B 960 10 C 720 15 1.2 设计任务1. 健身球检验分类机一般至少包括凸轮机构，齿轮机构在内的三种机构。2. 设计传动系统并确定其传动比分配。3. 图纸上画出健身球检验分类机的机构运动方案简图和运动循环图。4. 图纸上画凸轮机构设计图（包括位移曲线、凸轮廓线和从动件的初始位置）；要求确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，确定凸轮廓线。盘状凸轮用电算法设计，圆柱凸轮用图解法设计。 5.设计计算其中一对齿轮机构。 6.编写设计计算说明书。 7.学生可进一步完成：凸轮的数控加工，健身球检验分类机的计算机演示验证等。表 2 为设计任务分配表。表 2 学生编号1 2 3 4...
