机械原理课程设计洗瓶机VIP免费

机械原理课程设计洗瓶机_第1页
1/7
机械原理课程设计洗瓶机_第2页
2/7
机械原理课程设计洗瓶机_第3页
3/7

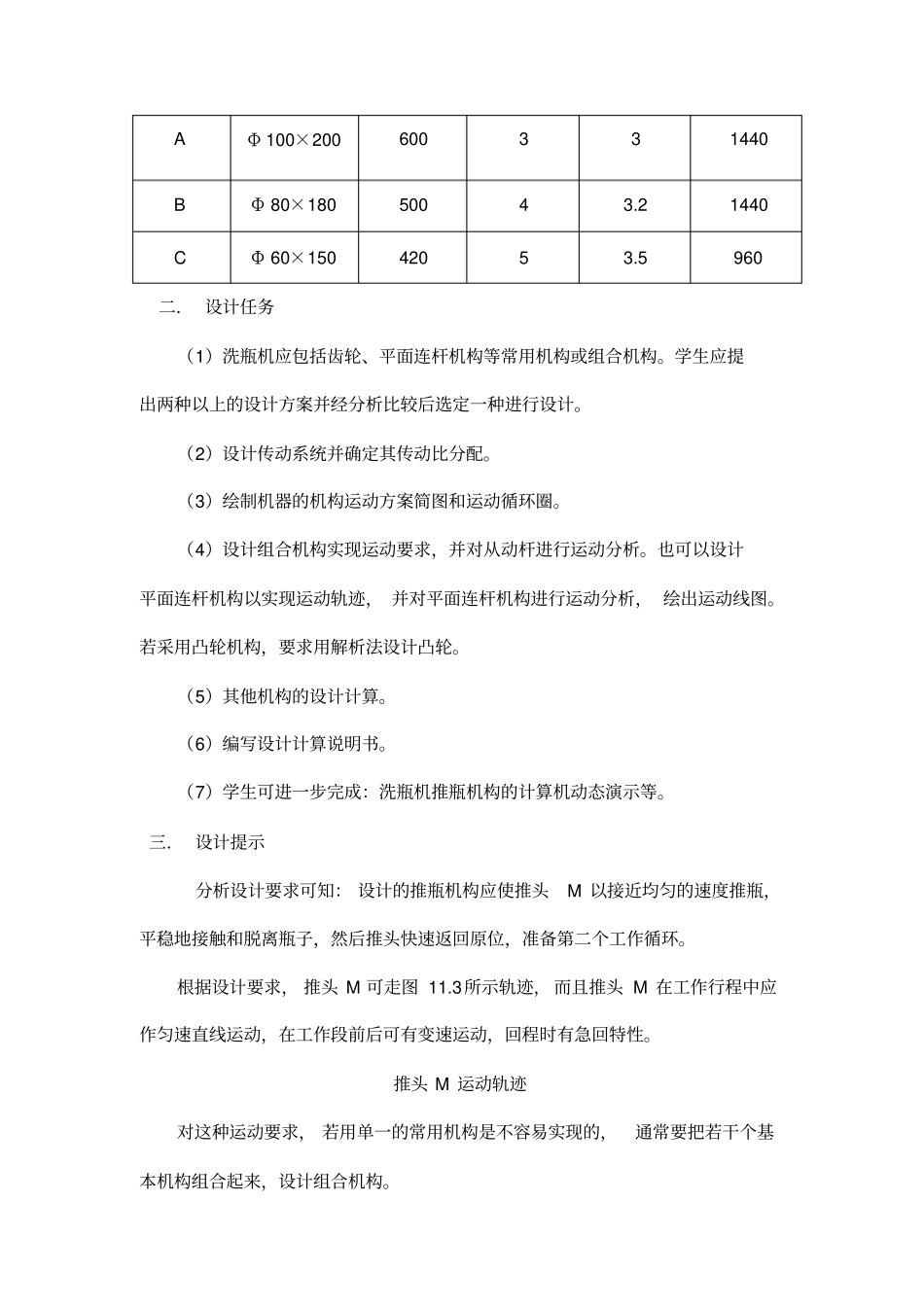

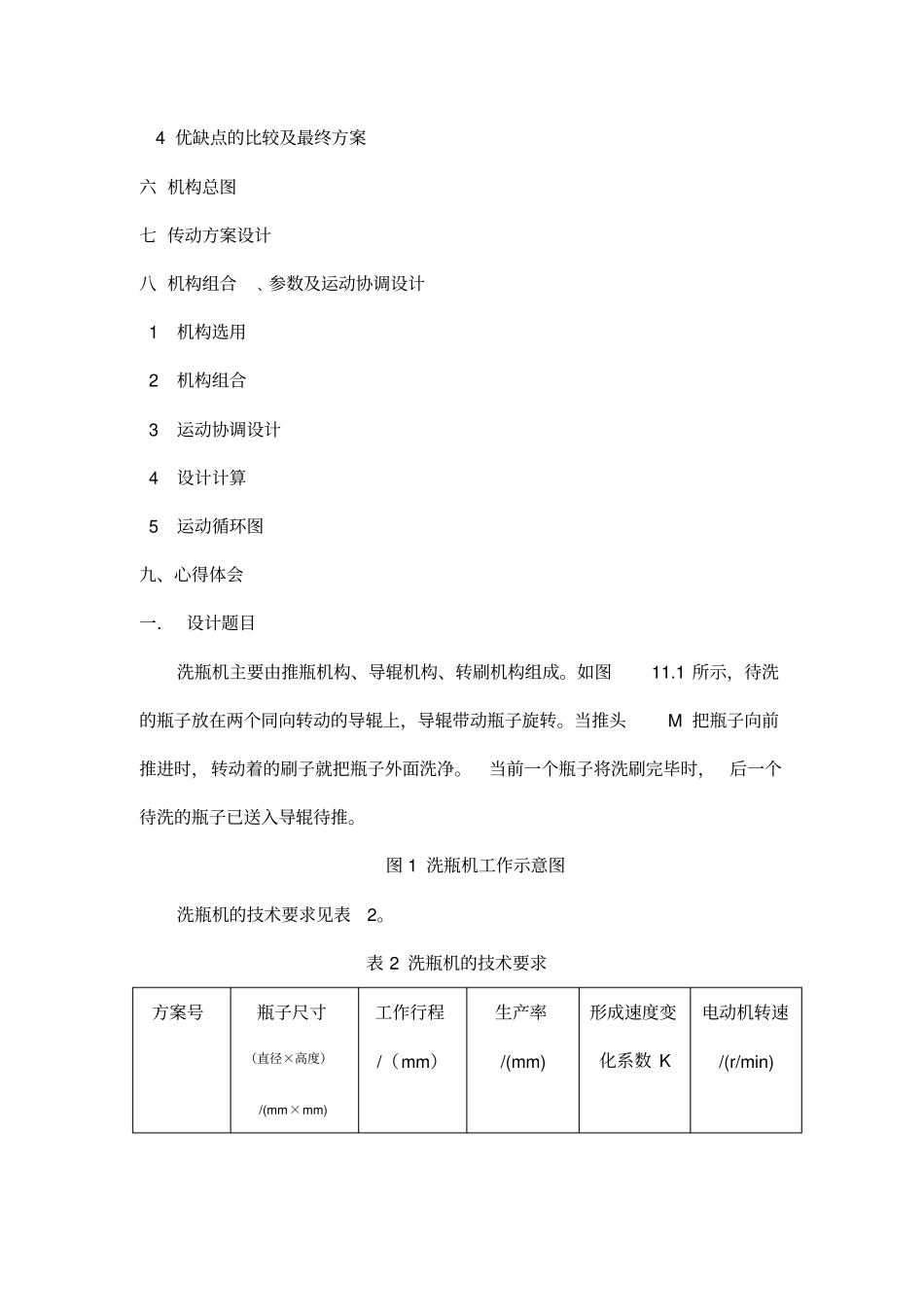

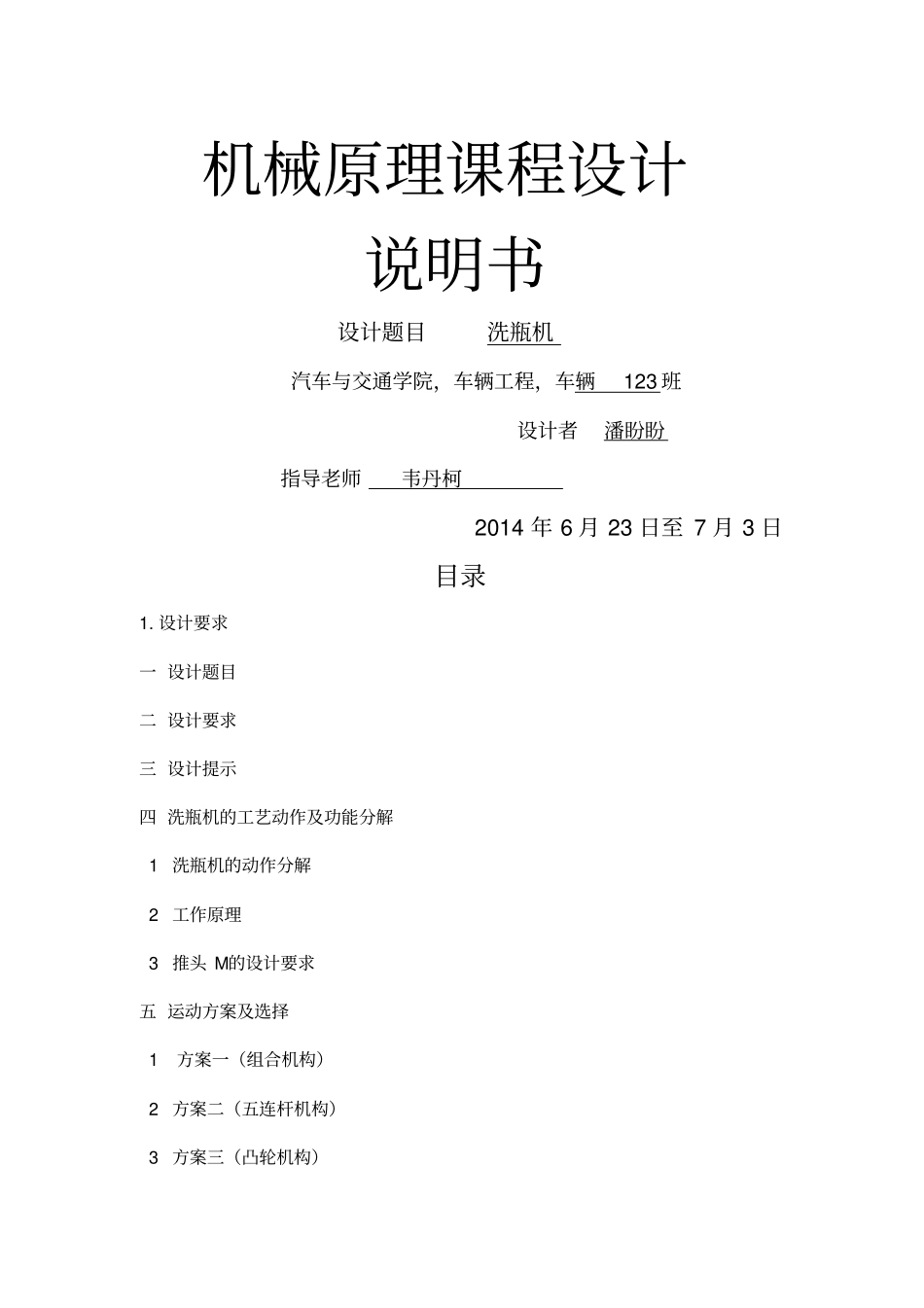

机械原理课程设计说明书设计题目洗瓶机汽车与交通学院,车辆工程,车辆123 班设计者潘盼盼指导老师韦丹柯2014 年 6 月 23 日至 7 月 3 日目录1. 设计要求一 设计题目二 设计要求三 设计提示四 洗瓶机的工艺动作及功能分解 1 洗瓶机的动作分解 2 工作原理 3 推头 M的设计要求五 运动方案及选择 1 方案一(组合机构) 2 方案二(五连杆机构) 3 方案三(凸轮机构)4 优缺点的比较及最终方案六 机构总图七 传动方案设计八 机构组合﹑参数及运动协调设计 1 机构选用 2 机构组合 3 运动协调设计 4 设计计算 5 运动循环图九、心得体会一. 设计题目洗瓶机主要由推瓶机构、导辊机构、转刷机构组成。如图11.1 所示,待洗的瓶子放在两个同向转动的导辊上,导辊带动瓶子旋转。当推头M 把瓶子向前推进时,转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗刷完毕时,后一个待洗的瓶子已送入导辊待推。图 1 洗瓶机工作示意图洗瓶机的技术要求见表2。表 2 洗瓶机的技术要求方案号瓶子尺寸(直径×高度)/(mm×mm)工作行程/(mm)生产率/(mm) 形成速度变化系数 K 电动机转速/(r/min) A Φ 100×200 600 3 3 1440 B Φ 80×180 500 4 3.2 1440 C Φ 60×150 420 5 3.5 960 二. 设计任务(1)洗瓶机应包括齿轮、平面连杆机构等常用机构或组合机构。学生应提出两种以上的设计方案并经分析比较后选定一种进行设计。(2)设计传动系统并确定其传动比分配。(3)绘制机器的机构运动方案简图和运动循环圈。(4)设计组合机构实现运动要求,并对从动杆进行运动分析。也可以设计平面连杆机构以实现运动轨迹, 并对平面连杆机构进行运动分析, 绘出运动线图。若采用凸轮机构,要求用解析法设计凸轮。(5)其他机构的设计计算。(6)编写设计计算说明书。(7)学生可进一步完成:洗瓶机推瓶机构的计算机动态演示等。三. 设计提示分析设计要求可知: 设计的推瓶机构应使推头M 以接近均匀的速度推瓶,平稳地接触和脱离瓶子,然后推头快速返回原位,准备第二个工作循环。根据设计要求, 推头 M 可走图 11.3所示轨迹, 而且推头 M 在工作行程中应作匀速直线运动,在工作段前后可有变速运动,回程时有急回特性。推头 M 运动轨迹对这种运动要求, 若用单一的常用机构是不容易实现的,通常要把若干个基本机构组合起来,设计组合机构。在设计组合机构时, 一般可首先考虑选择满足轨迹...
