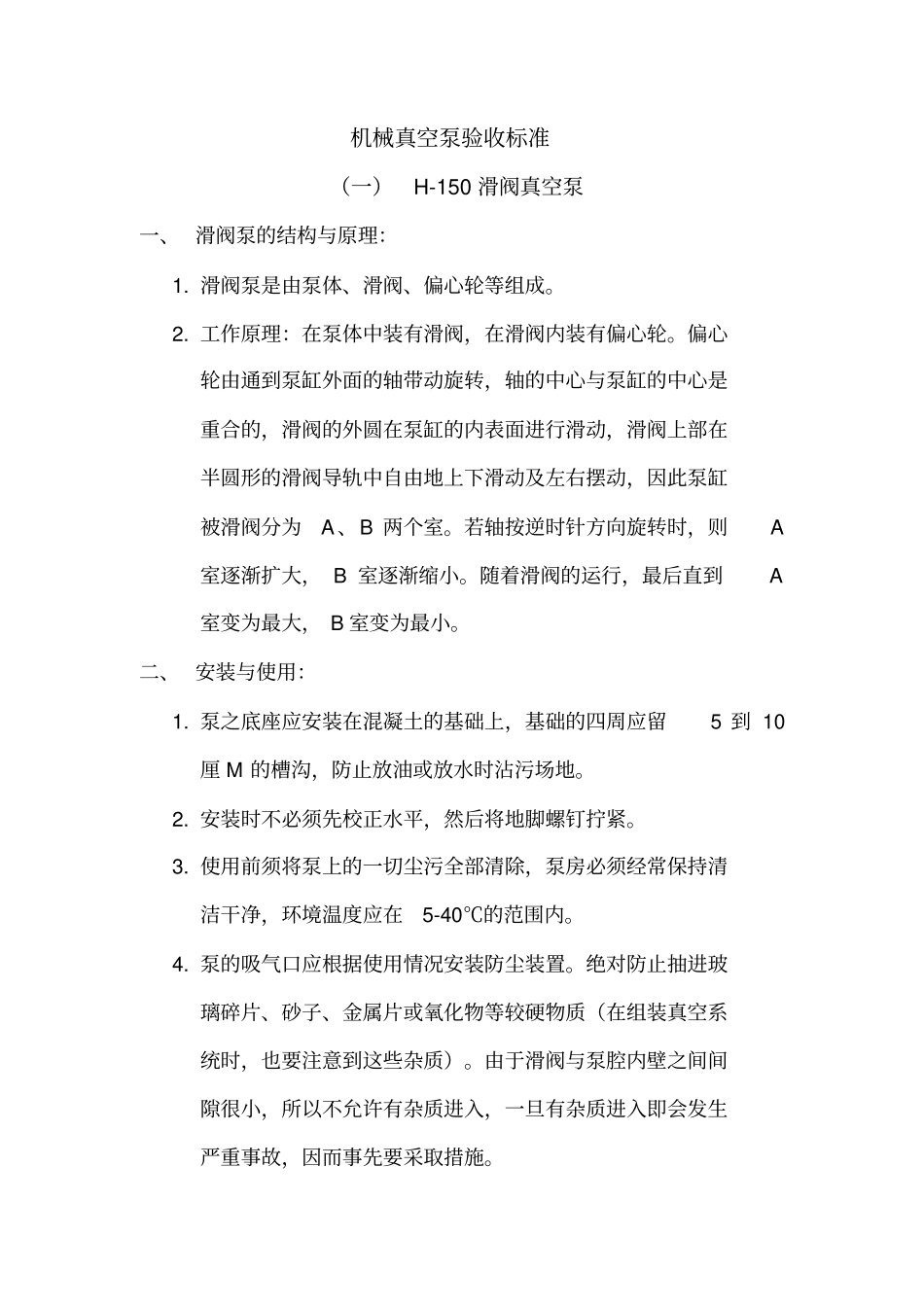

机械真空泵验收标准（一）H-150 滑阀真空泵一、 滑阀泵的结构与原理：1. 滑阀泵是由泵体、滑阀、偏心轮等组成。2. 工作原理：在泵体中装有滑阀，在滑阀内装有偏心轮。偏心轮由通到泵缸外面的轴带动旋转，轴的中心与泵缸的中心是重合的，滑阀的外圆在泵缸的内表面进行滑动，滑阀上部在半圆形的滑阀导轨中自由地上下滑动及左右摆动，因此泵缸被滑阀分为A、B 两个室。若轴按逆时针方向旋转时，则A室逐渐扩大， B 室逐渐缩小。随着滑阀的运行，最后直到A室变为最大， B 室变为最小。二、 安装与使用：1. 泵之底座应安装在混凝土的基础上，基础的四周应留5 到 10厘 M 的槽沟，防止放油或放水时沾污场地。2. 安装时不必须先校正水平，然后将地脚螺钉拧紧。3. 使用前须将泵上的一切尘污全部清除，泵房必须经常保持清洁干净，环境温度应在5-40℃的范围内。4. 泵的吸气口应根据使用情况安装防尘装置。绝对防止抽进玻璃碎片、砂子、金属片或氧化物等较硬物质（在组装真空系统时，也要注意到这些杂质）。由于滑阀与泵腔内壁之间间隙很小，所以不允许有杂质进入，一旦有杂质进入即会发生严重事故，因而事先要采取措施。5. 泵在粗真空（入口压力超过133pa）下工作时 , 排气孔要放出油雾。造成油雾的原因是：在粗真空下工作时，压缩室的压力显著增高，被排气体从小的排气口猛烈地冲出，在小孔和排气阀近旁的油根据和喷雾器同样的原理被雾化，和气体一起被排出泵外。这油雾不管现象大小基本上都是有的。另外产生这种油雾，对于泵并没有任何不良影响，但是这种油雾扩散于室内空气中，不但能污染空气，而且能毁损室内的地板和器具。为了防止这种污损，所以在安装时需将排气管接到室外。室外排气管出口应朝下，避免雨水滴入。6. 进气管路应该非常严密，即使微小的泄露都会影响真空度。进气管路原则上尽可能短，少用接头和弯头，与泵体联接的管道不应小于泵的口径。7. 冷却水进水管路上应装有阀门，可以调节水量。在工作时泵水套中的冷却水温度控制在20-40 ℃之间即可，注意水温不超过 40℃，以免在水套内产生沉垢。8. 被抽气体如高于 40℃，应把气体冷却至常温。9. 泵工作时，最高温度不得超过85℃.10.泵在一般工作情况下运转时，油位应在油箱上的油标一半左右范围内，不足时应加油补充。11.泵换油时，应将1 千克左右的油加于泵进气口，其余的油则通过油箱上的加油孔加入。12.在泵上方应用300mm的净空高度，即在泵排气口处先联接300mm高...
