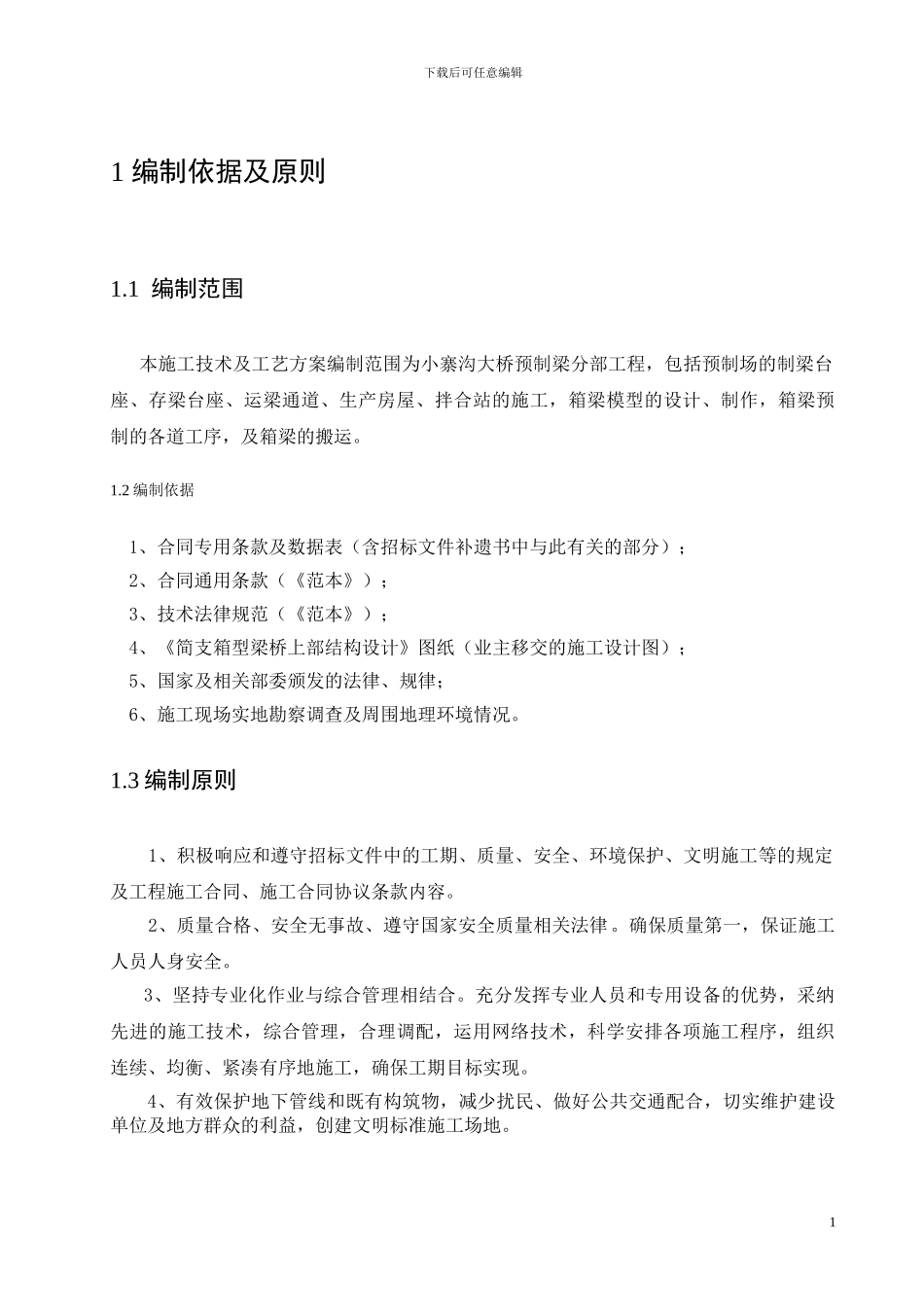

施工方案--箱形梁桥_第1页
1/22

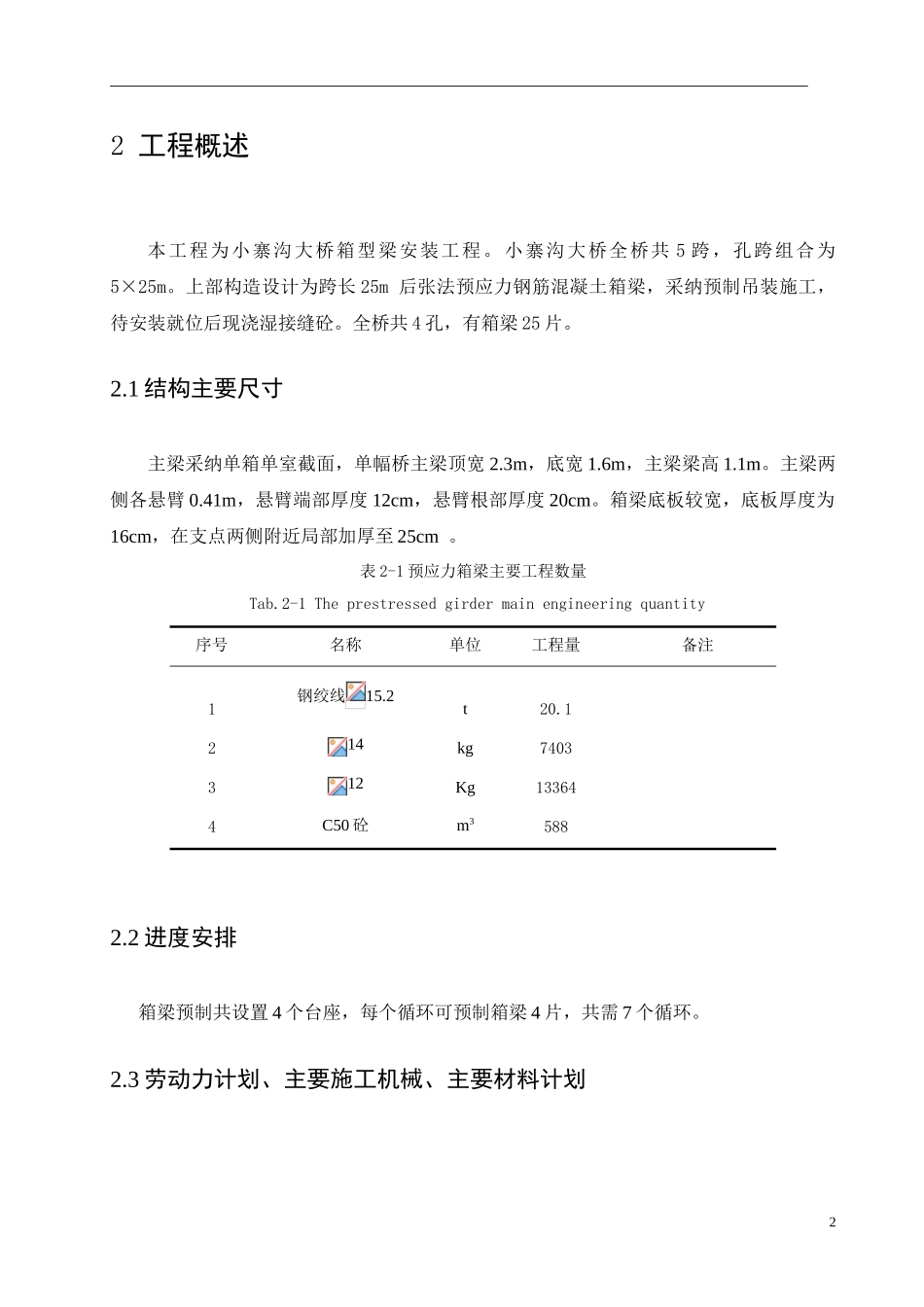

施工方案--箱形梁桥_第2页
2/22

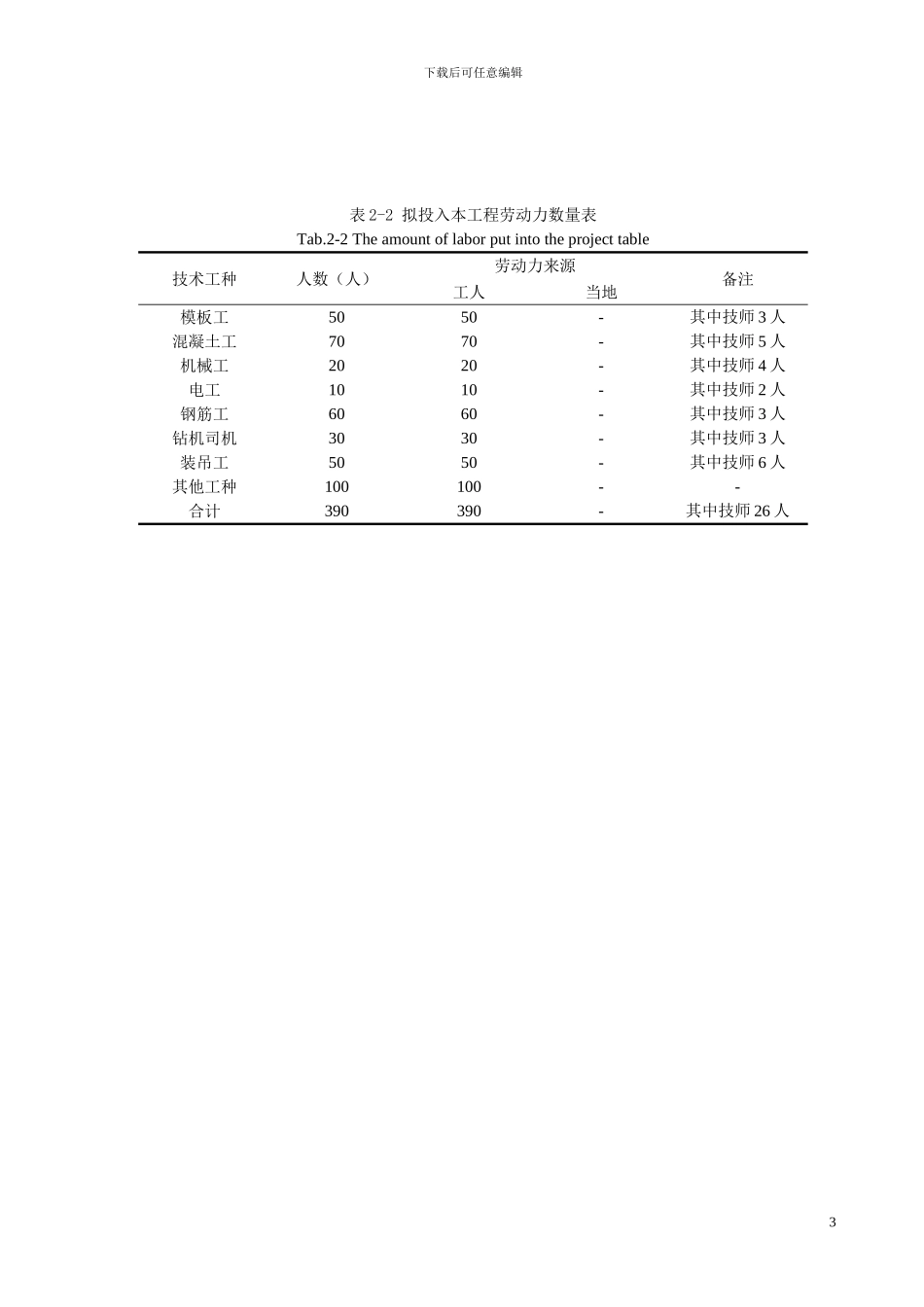

施工方案--箱形梁桥_第3页
3/22
下载后可任意编辑1 编制依据及原则1.1 编制范围 本施工技术及工艺方案编制范围为小寨沟大桥预制梁分部工程,包括预制场的制梁台座、存梁台座、运梁通道、生产房屋、拌合站的施工,箱梁模型的设计、制作,箱梁预制的各道工序,及箱梁的搬运。1.2 编制依据1、合同专用条款及数据表(含招标文件补遗书中与此有关的部分);2、合同通用条款(《范本》);3、技术法律规范(《范本》);4、《简支箱型梁桥上部结构设计》图纸(业主移交的施工设计图);5、国家及相关部委颁发的法律、规律;6、施工现场实地勘察调查及周围地理环境情况。1.3 编制原则 1、积极响应和遵守招标文件中的工期、质量、安全、环境保护、文明施工等的规定及工程施工合同、施工合同协议条款内容。 2、质量合格、安全无事故、遵守国家安全质量相关法律。确保质量第一,保证施工人员人身安全。 3、坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势,采纳先进的施工技术,综合管理,合理调配,运用网络技术,科学安排各项施工程序,组织连续、均衡、紧凑有序地施工,确保工期目标实现。4、有效保护地下管线和既有构筑物,减少扰民、做好公共交通配合,切实维护建设单位及地方群众的利益,创建文明标准施工场地。1 2 工程概述 本工程为小寨沟大桥箱型梁安装工程。小寨沟大桥全桥共 5 跨,孔跨组合为 5×25m。上部构造设计为跨长 25m 后张法预应力钢筋混凝土箱梁,采纳预制吊装施工,待安装就位后现浇湿接缝砼。全桥共 4 孔,有箱梁 25 片。 2.1 结构主要尺寸 主梁采纳单箱单室截面,单幅桥主梁顶宽 2.3m,底宽 1.6m,主梁梁高 1.1m。主梁两侧各悬臂 0.41m,悬臂端部厚度 12cm,悬臂根部厚度 20cm。箱梁底板较宽,底板厚度为16cm,在支点两侧附近局部加厚至 25cm 。表 2-1 预应力箱梁主要工程数量 Tab.2-1 The prestressed girder main engineering quantity 序号名称单位工程量备注1钢绞线15.2t20.1214kg7403312Kg133644C50 砼m35882.2 进度安排 箱梁预制共设置 4 个台座,每个循环可预制箱梁 4 片,共需 7 个循环。2.3 劳动力计划、主要施工机械、主要材料计划2下载后可任意编辑 表 2-2 拟投入本工程劳动力数量表Tab.2-2 The amount of labor put into the project table技术工种人数(人)劳动力来源备注工人当地模板工5050-其中技师 3 人混凝土工7070-其中技师 5 人机械工2020-其中技师 4...
