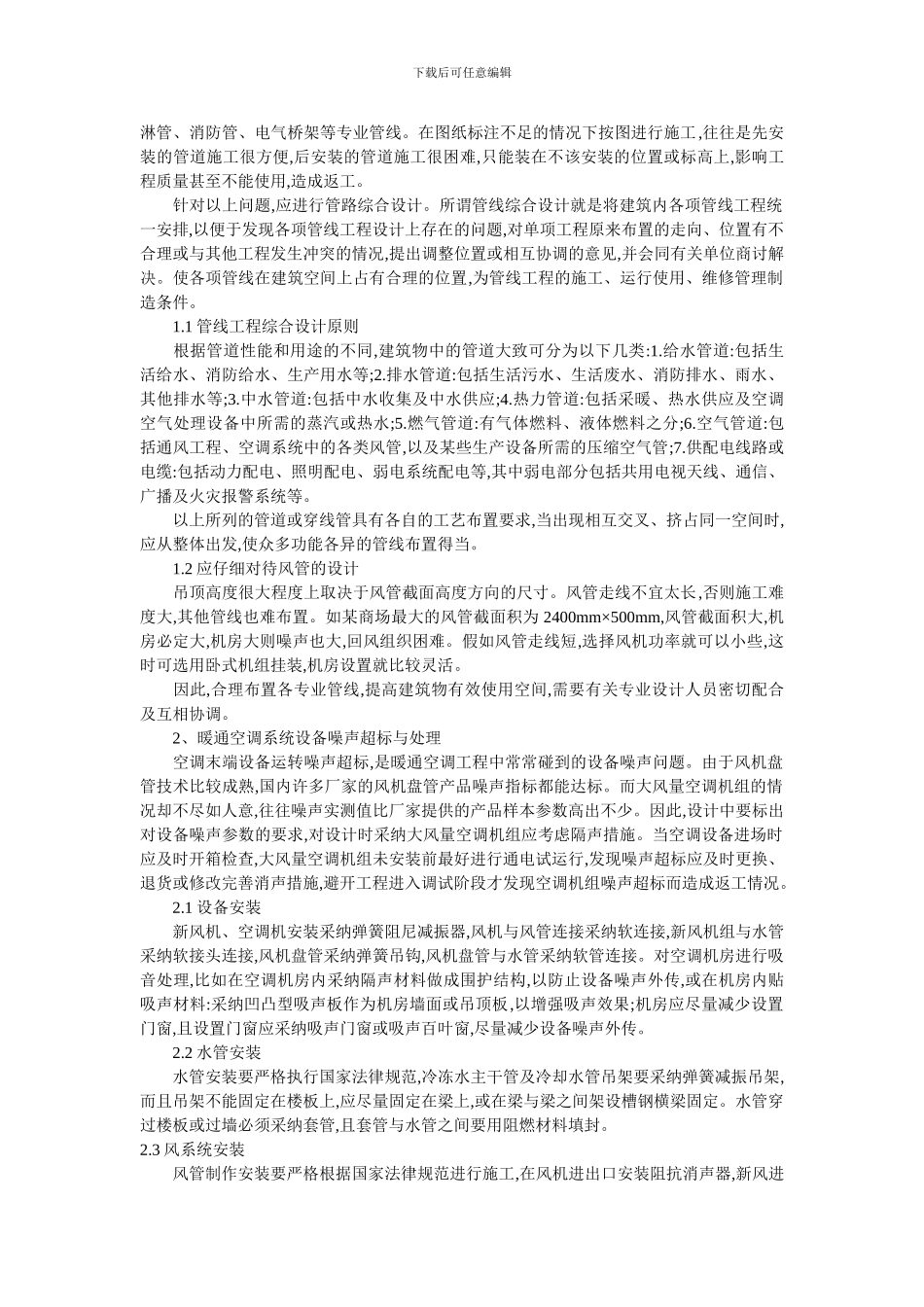

下载后可任意编辑 暖通空调安装施工中常见的问题与方法1、管线、设备的定位和标高交叉问题 目前暖通空调工程设计图纸基本上采纳 CAD 绘制,安装专业设计虽然在绘制施工图前就对管道和设备的标高进行了初步规划,但在施工图出图前往往没有进行详细的校对,常常造成各专业施工图中管线标高、定位交叉严重,给工程质量管理、协调造成很大困难。对于综合性的建筑物,吊顶空间内有空调末端设备、送回风管、排风管、冷冻水管、冷凝水管、喷精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑淋管、消防管、电气桥架等专业管线。在图纸标注不足的情况下按图进行施工,往往是先安装的管道施工很方便,后安装的管道施工很困难,只能装在不该安装的位置或标高上,影响工程质量甚至不能使用,造成返工。 针对以上问题,应进行管路综合设计。所谓管线综合设计就是将建筑内各项管线工程统一安排,以便于发现各项管线工程设计上存在的问题,对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的情况,提出调整位置或相互协调的意见,并会同有关单位商讨解决。使各项管线在建筑空间上占有合理的位置,为管线工程的施工、运行使用、维修管理制造条件。 1.1 管线工程综合设计原则 根据管道性能和用途的不同,建筑物中的管道大致可分为以下几类:1.给水管道:包括生活给水、消防给水、生产用水等;2.排水管道:包括生活污水、生活废水、消防排水、雨水、其他排水等;3.中水管道:包括中水收集及中水供应;4.热力管道:包括采暖、热水供应及空调空气处理设备中所需的蒸汽或热水;5.燃气管道:有气体燃料、液体燃料之分;6.空气管道:包括通风工程、空调系统中的各类风管,以及某些生产设备所需的压缩空气管;7.供配电线路或电缆:包括动力配电、照明配电、弱电系统配电等,其中弱电部分包括共用电视天线、通信、广播及火灾报警系统等。 以上所列的管道或穿线管具有各自的工艺布置要求,当出现相互交叉、挤占同一空间时,应从整体出发,使众多功能各异的管线布置得当。 1.2 应仔细对待风管的设计 吊顶高度很大程度上取决于风管截面高度方向的尺寸。风管走线不宜太长,否则施工难度大,其他管线也难布置。如某商场最大的风管截面积为 2400mm×500mm,风管截面积大,机房必定大,机房大则噪声也大,回风组织困难。假如风管走线短,选择风机功率就可以小些,这时可选用卧式机组挂装,机房设置就比较灵活。 因此,合理布置各专业管线,提高建筑物有效...
