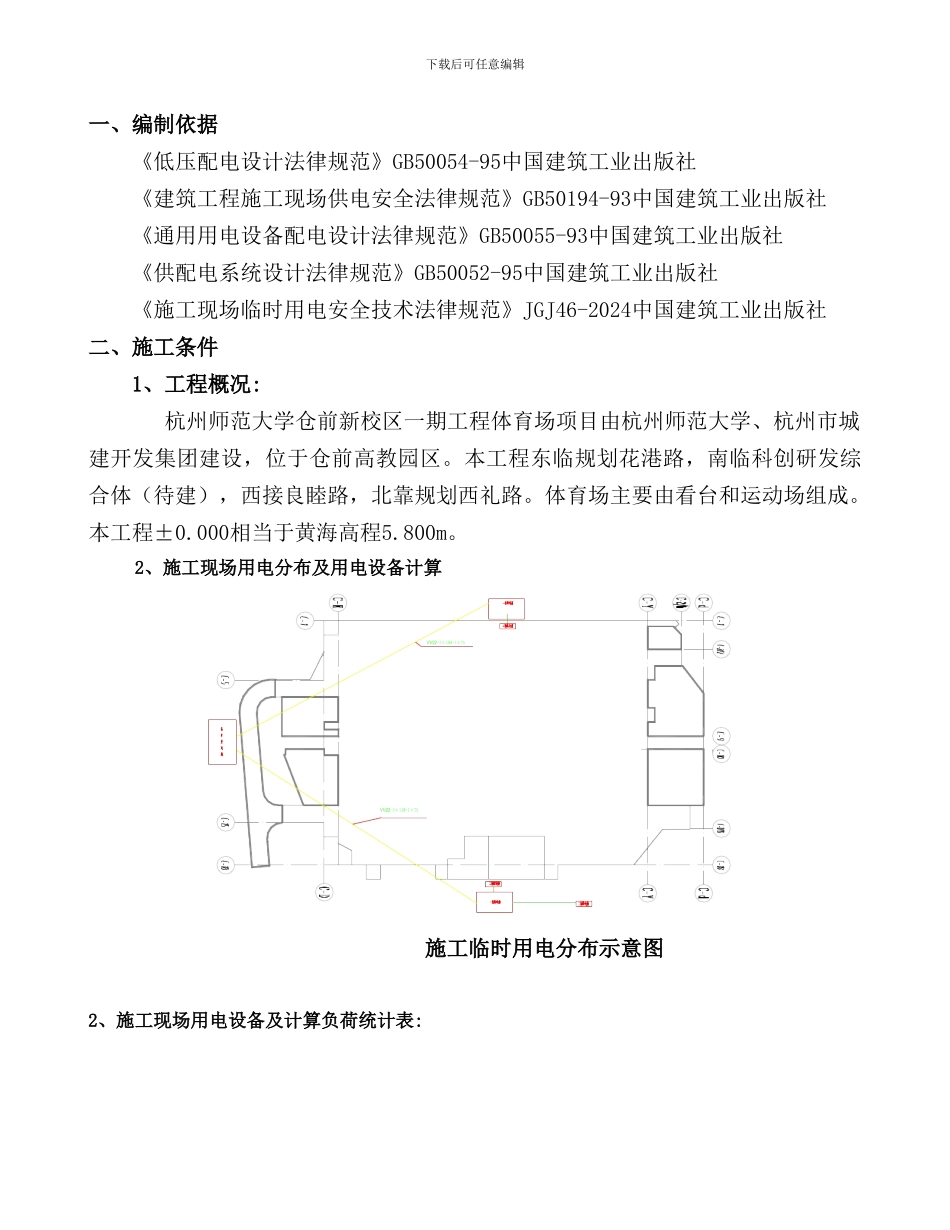

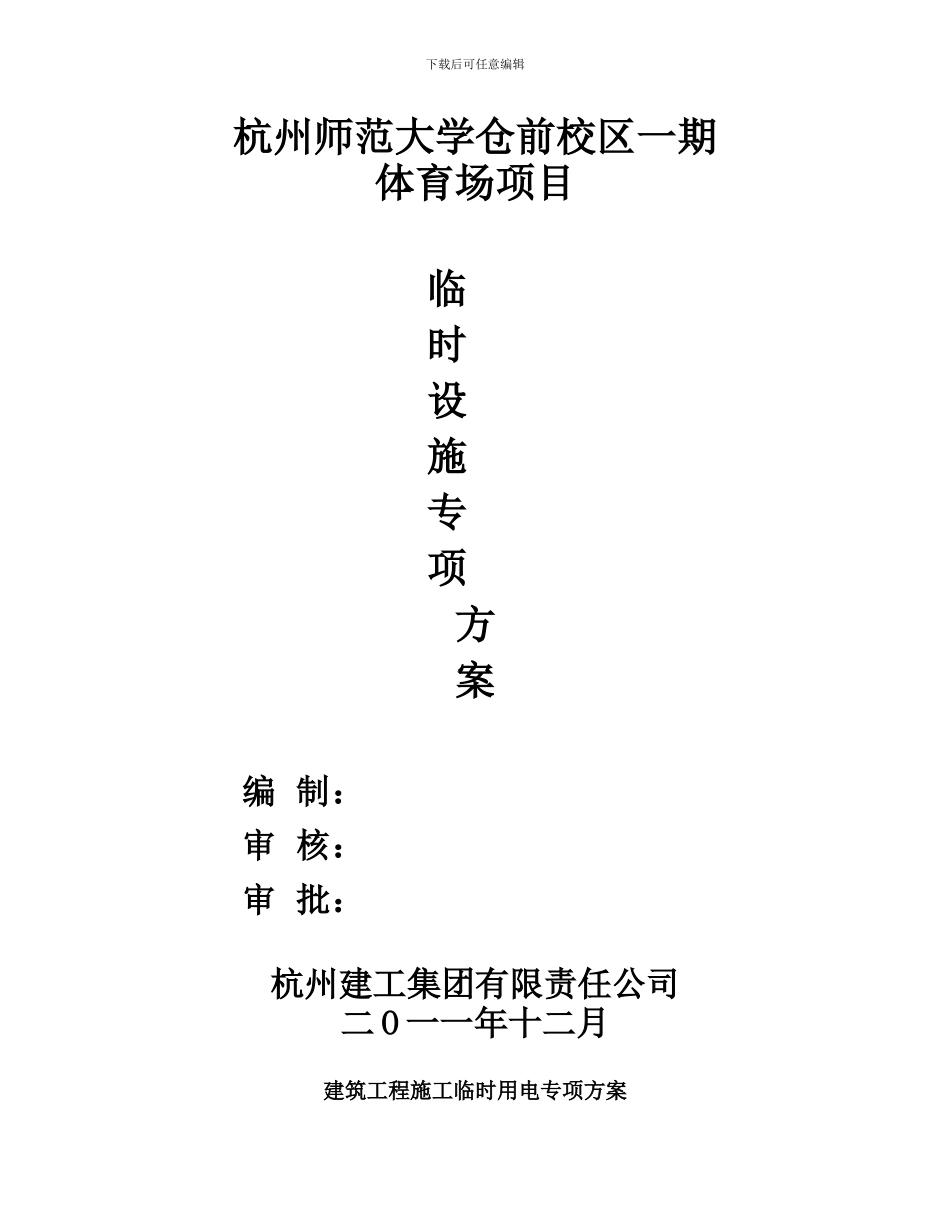

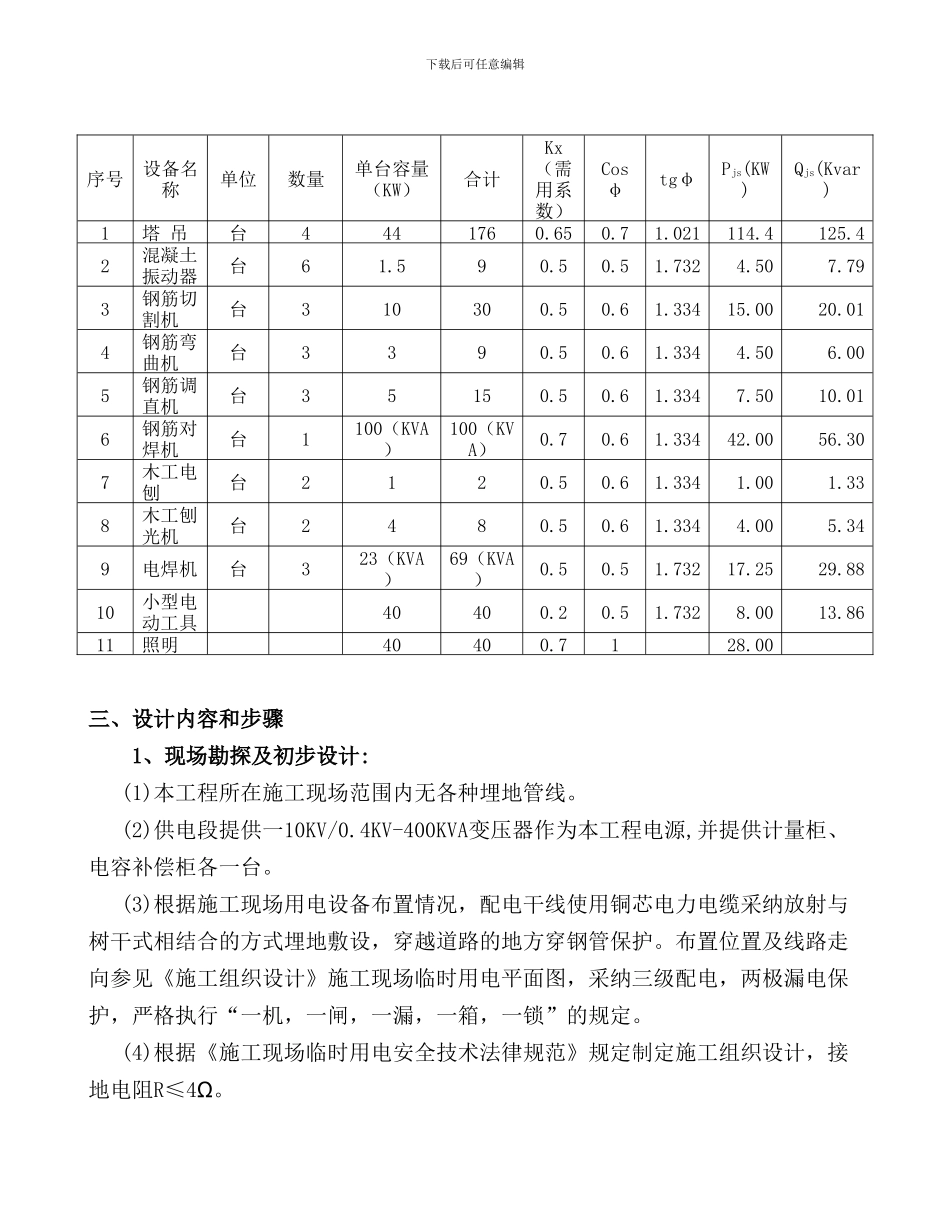

下载后可任意编辑杭州师范大学仓前校区一期体育场项目临时设施专项方案编 制：审 核：审 批：杭州建工集团有限责任公司二 O 一一年十二月建筑工程施工临时用电专项方案下载后可任意编辑一、编制依据 《低压配电设计法律规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社二、施工条件 1、工程概况: 杭州师范大学仓前新校区一期工程体育场项目由杭州师范大学、杭州市城建开发集团建设，位于仓前高教园区。本工程东临规划花港路，南临科创研发综合体（待建），西接良睦路，北靠规划西礼路。体育场主要由看台和运动场组成。本工程±0.000相当于黄海高程5.800m。 2、施工现场用电分布及用电设备计算 施工临时用电分布示意图2、施工现场用电设备及计算负荷统计表:下载后可任意编辑三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)供电段提供一10KV/0.4KV-400KVA变压器作为本工程电源,并提供计量柜、电容补偿柜各一台。 (3)根据施工现场用电设备布置情况，配电干线使用铜芯电力电缆采纳放射与树干式相结合的方式埋地敷设，穿越道路的地方穿钢管保护。布置位置及线路走向参见《施工组织设计》施工现场临时用电平面图，采纳三级配电，两极漏电保护，严格执行“一机，一闸，一漏，一箱，一锁”的规定。 (4)根据《施工现场临时用电安全技术法律规范》规定制定施工组织设计，接地电阻R≤4Ω。序号设备名称单位数量单台容量（KW）合计Kx（需用系数）CosφtgφPjs(KW)Qjs(Kvar)1塔 吊台4441760.650.71.021114.4125.4 2混凝土振动器台61.590.50.51.7324.50 7.79 3钢筋切割机台310300.50.61.33415.00 20.01 4钢筋弯曲机台3390.50.61.3344.50 6.00 5钢筋调直机台35150.50.61.3347.50 10.01 6钢筋对焊机台1100（KVA）100（KVA）0.70.61.33442.00 56.30 7木工电刨台2120.50.61.3341.00 1.33 8木工刨光机台2480.50.61.3344.00 5.34 9电焊机台323（KVA）69（KVA）0.50.51.73217.25 29.88 10小型电动工具 40400.20.51.7328.00 13.86 11照明 40400.7128.00 下载后可任意编辑 2、确定用电负荷: 总计算负荷计算，总箱同期系数取 K...
