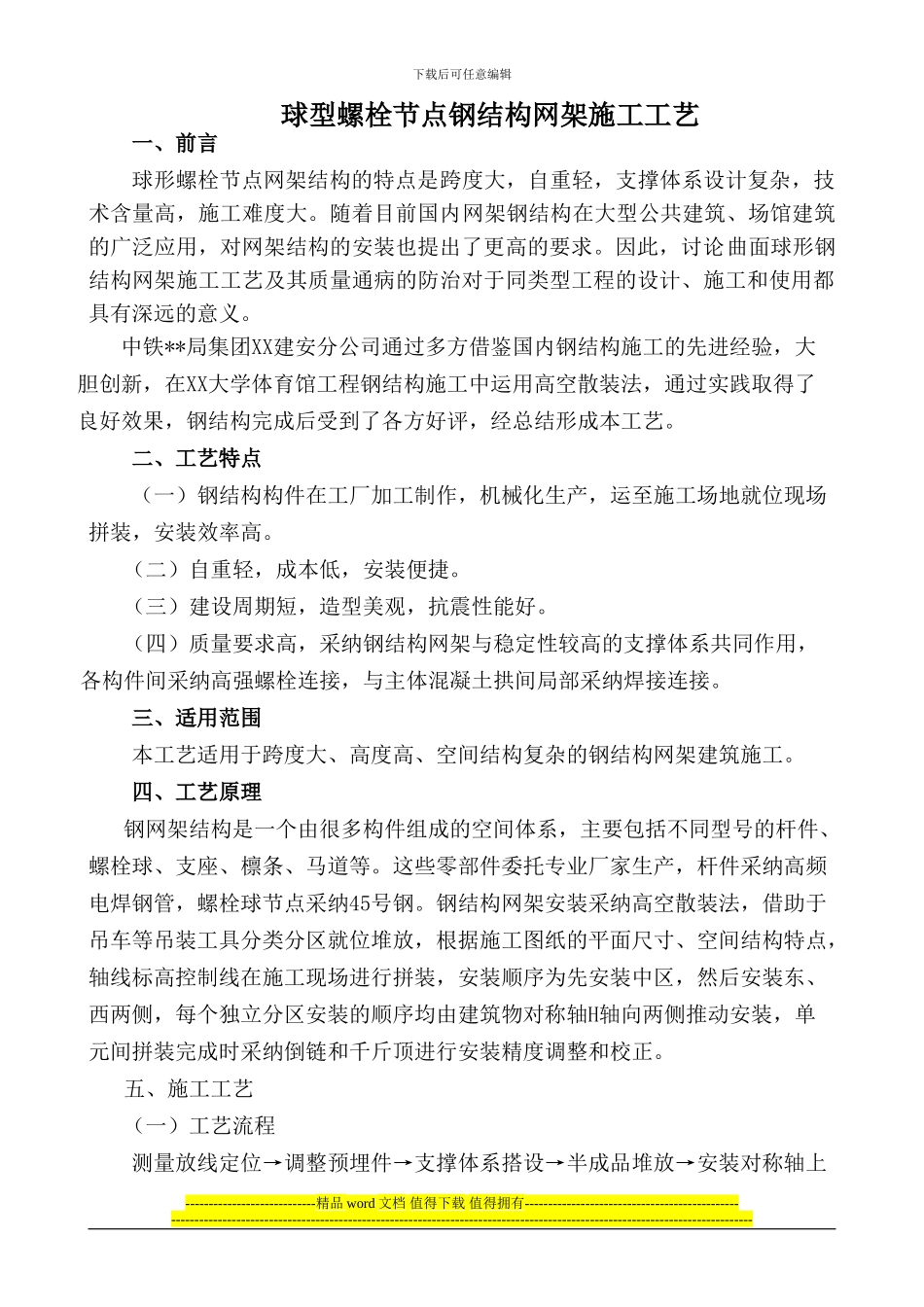

下载后可任意编辑球型螺栓节点钢结构网架施工工艺一、前言球形螺栓节点网架结构的特点是跨度大，自重轻，支撑体系设计复杂，技术含量高，施工难度大。随着目前国内网架钢结构在大型公共建筑、场馆建筑的广泛应用，对网架结构的安装也提出了更高的要求。因此，讨论曲面球形钢结构网架施工工艺及其质量通病的防治对于同类型工程的设计、施工和使用都具有深远的意义。中铁**局集团XX建安分公司通过多方借鉴国内钢结构施工的先进经验，大胆创新，在XX大学体育馆工程钢结构施工中运用高空散装法，通过实践取得了良好效果，钢结构完成后受到了各方好评，经总结形成本工艺。二、工艺特点（一）钢结构构件在工厂加工制作，机械化生产，运至施工场地就位现场拼装，安装效率高。（二）自重轻，成本低，安装便捷。（三）建设周期短，造型美观，抗震性能好。（四）质量要求高，采纳钢结构网架与稳定性较高的支撑体系共同作用，各构件间采纳高强螺栓连接，与主体混凝土拱间局部采纳焊接连接。三、适用范围本工艺适用于跨度大、高度高、空间结构复杂的钢结构网架建筑施工。四、工艺原理钢网架结构是一个由很多构件组成的空间体系，主要包括不同型号的杆件、螺栓球、支座、檩条、马道等。这些零部件委托专业厂家生产，杆件采纳高频电焊钢管，螺栓球节点采纳45号钢。钢结构网架安装采纳高空散装法，借助于吊车等吊装工具分类分区就位堆放，根据施工图纸的平面尺寸、空间结构特点，轴线标高控制线在施工现场进行拼装，安装顺序为先安装中区，然后安装东、西两侧，每个独立分区安装的顺序均由建筑物对称轴H轴向两侧推动安装，单元间拼装完成时采纳倒链和千斤顶进行安装精度调整和校正。五、施工工艺（一）工艺流程测量放线定位→调整预埋件→支撑体系搭设→半成品堆放→安装对称轴上----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑的构件→调整杆件位置→对称轴局部网架调整→向两侧对称推动→支座焊接→马道安装→支托安装→主檩条安装→天沟安装→涂装→屋面底板安装→次檩安装。 （二）施工工艺1、测量放线工作包括对建筑物轴线的复核，预埋件偏移情况的检查，尤其在本工程中标高较复杂，控制标高的引测工作尤为重要。 2、本工程中预埋件种...
