某住宅工程给排水施工组织设计方案VIP免费

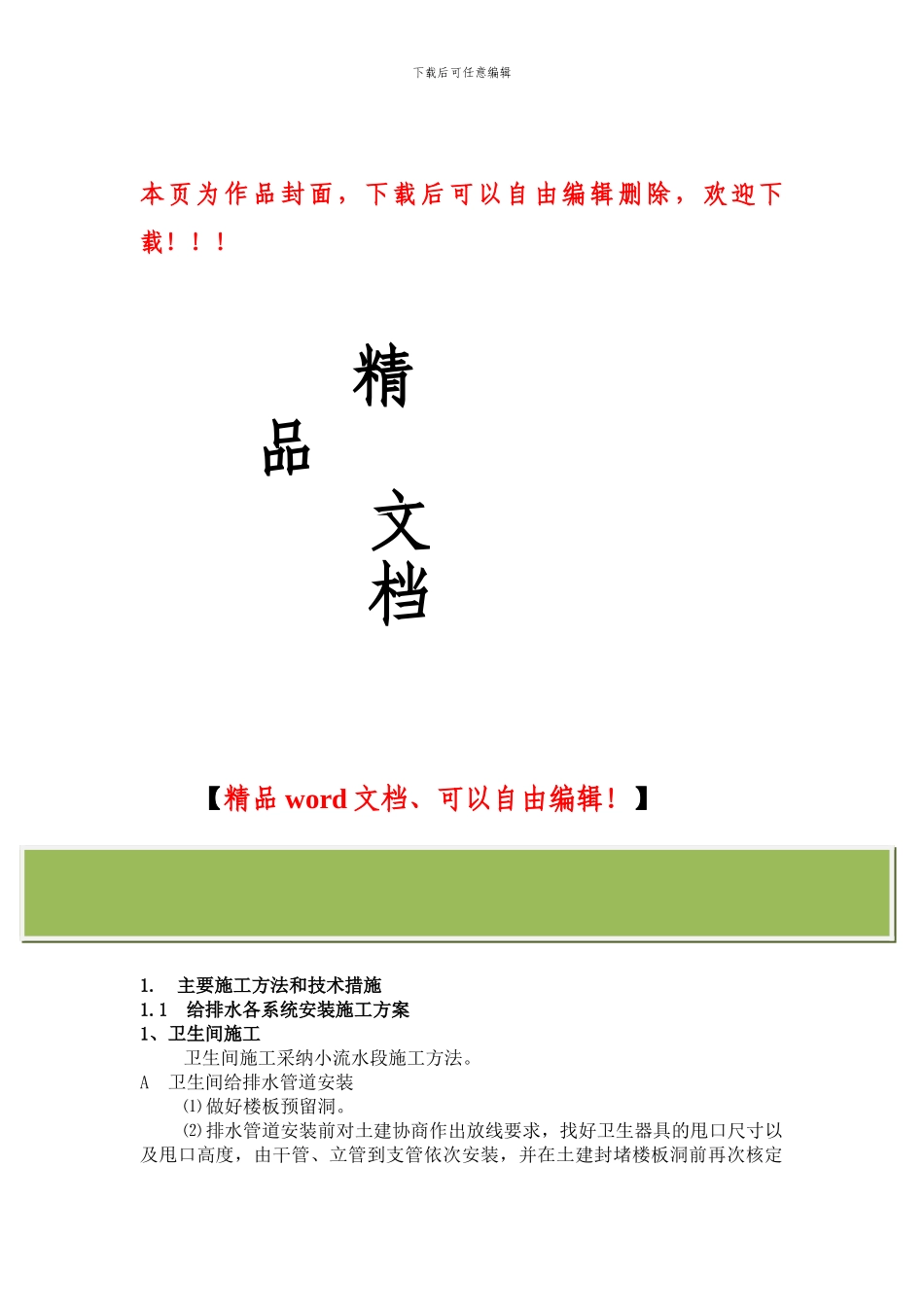

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】给排水施工方案1. 主要施工方法和技术措施1.1 给排水各系统安装施工方案1、卫生间施工卫生间施工采纳小流水段施工方法。A 卫生间给排水管道安装⑴ 做好楼板预留洞。⑵ 排水管道安装前对土建协商作出放线要求，找好卫生器具的甩口尺寸以及甩口高度，由干管、立管到支管依次安装，并在土建封堵楼板洞前再次核定下载后可任意编辑坐标是否准确。⑶ 所有管道均采纳暗装方式敷设，立管设于管井内，支干管在吊顶内敷设，卫生器具的连接管则埋墙敷设。在卫生间墙体砌完后，根据各种洁具给水的安装尺寸在墙上开槽，管道沿槽安装，并根据墙体装饰面的厚度预留好尺寸，将管口用丝堵封好。B.卫生器具的安装⑴ 安装的工艺流程：安装准备 →卫生器具及配件检验 →卫生器具的安装 →卫生器具配件预装 →卫生器具稳装 →卫生器具与墙体地坪处理 →卫生器具外观检查 →通水试验⑵ 施工要点① 所有与卫生器具连接的管道水压试验、闭水试验己完毕，并己办好预、隐预检手续后进行卫生器具的安装。卫生器具在稳装前应进行检查、清洗。配件与卫生器具应配套，部分卫生器具应进行预制后再安装。② 卫生器具的排水出口与排水管道的承口的连接必须严密不漏。③ 安装中应满足如下要求：位置正确，安装稳定，外观端正，严密性，可拆性能好，安装后防堵塞。④ 卫生器具的安装必须在允许偏差之内，卫生器具安装允许偏差如下表：项 目允 许 偏 差（mm）坐标单排 10 成排 5标高单排 15器具水平度成排 10器具垂直度3⑶ 洗涤盆安装① 洗涤盆产品应平整无损裂。排水栓应有不小于 8mm 直径的溢流孔。② 排水栓与洗涤盆连接时排水栓溢流孔应尽量对准洗涤盆溢流孔以保证溢流部位畅通，镶接后排水栓上端面应低于洗涤盆底。③ 托架固定螺栓可采纳不小于 6mm 的镀锌开脚螺栓或镀锌金属膨胀螺栓（如墙体是多孔砖，则严禁使用膨胀螺栓）。④ 洗涤盆与排水管连接后应牢固密实，且便于拆卸，连接处不得敞口。洗涤盆与墙面接触部应用硅膏嵌缝。⑤ 如洗涤盆排水存水弯和水龙头是镀络产品，在安装时不得损坏镀层。⑷ 大便器安装① 大便器安装前，应根据房屋设计，划出安装十字线。设计上无规定时，蹲式大便器下水口中心距后墙面最小为：陶瓷水封 660mm，铸铁水封 620mm，左右居中。② 蹲式大便器安装四周在打混凝土地面...
