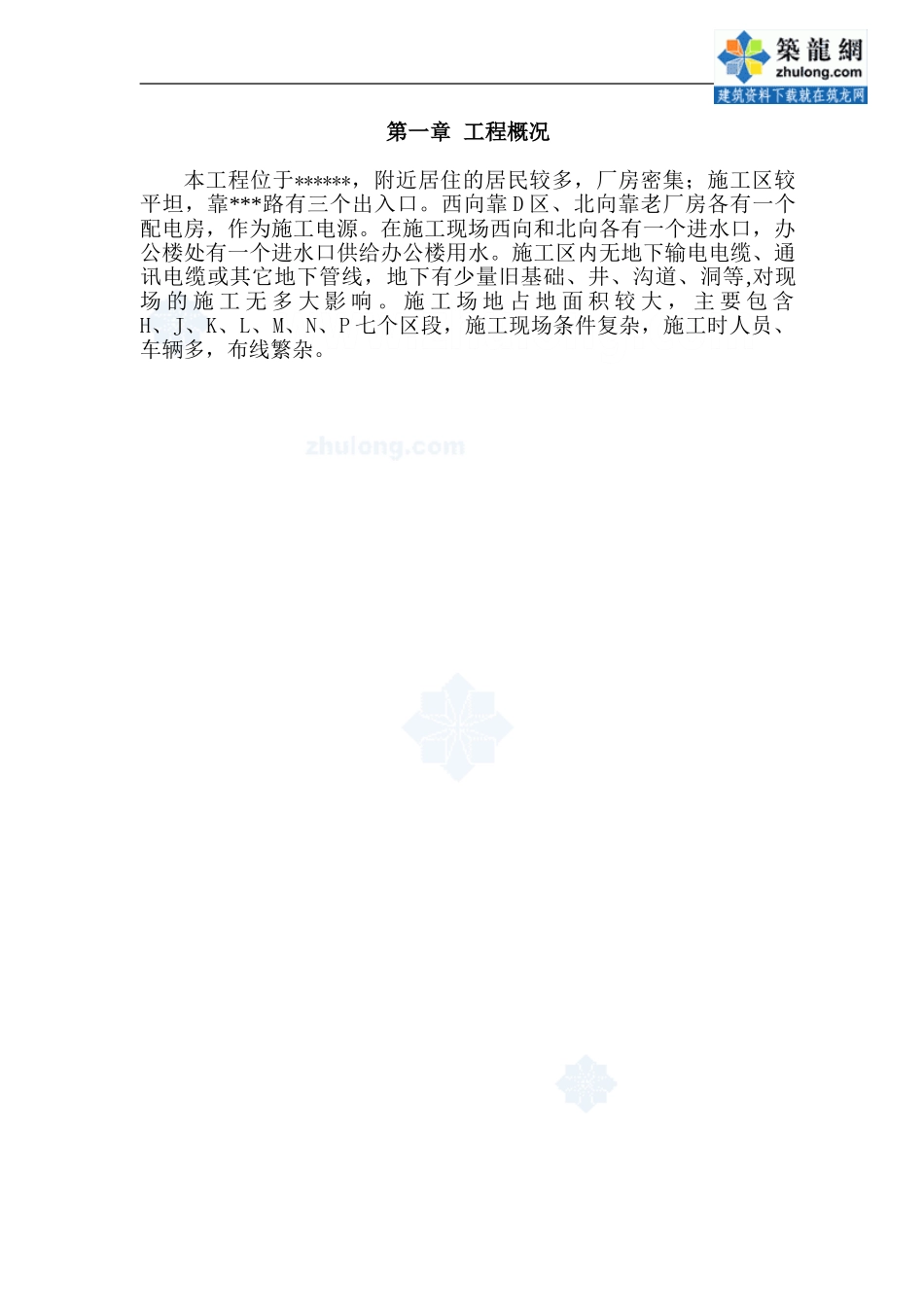

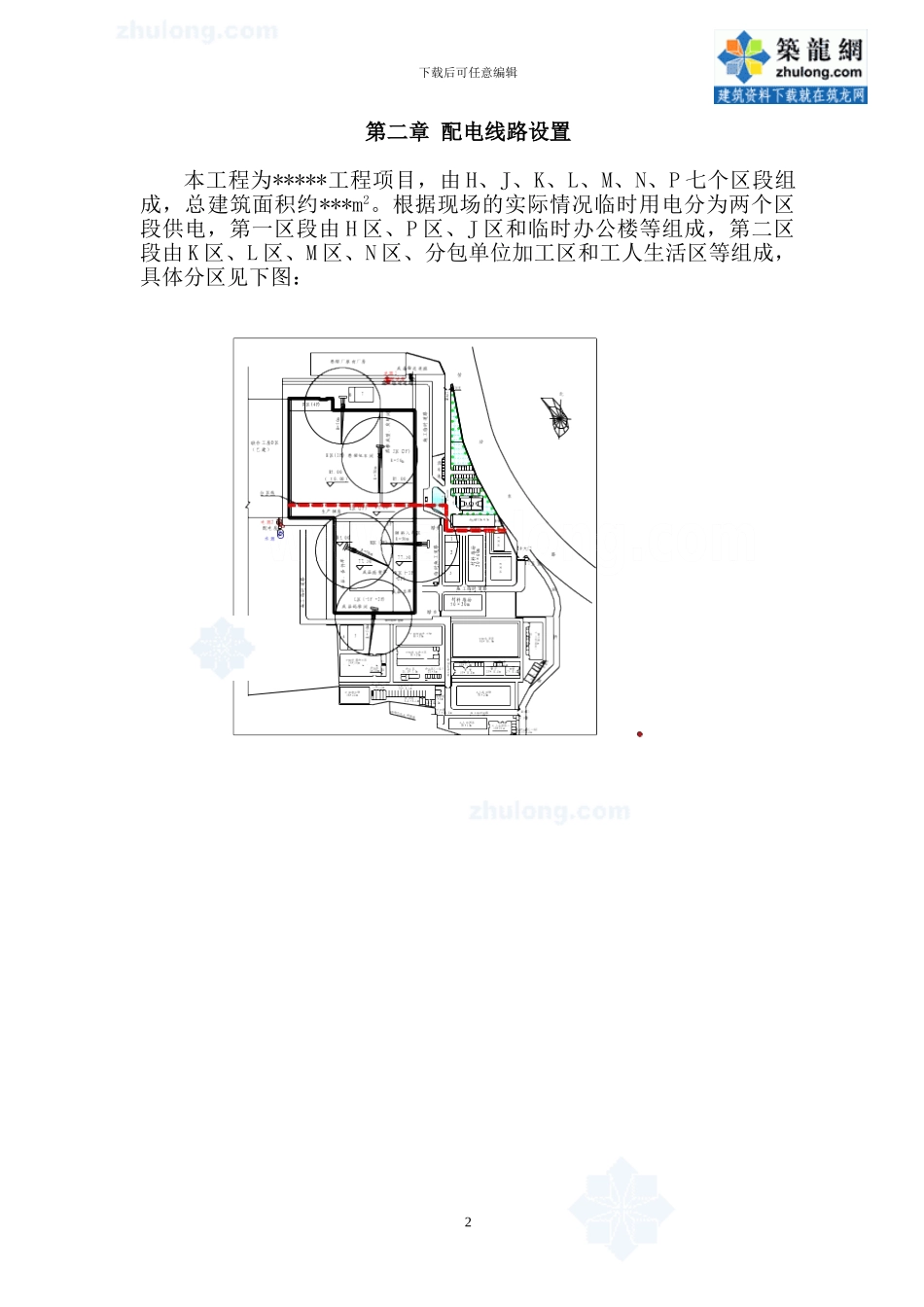

第一章 工程概况本工程位于******，附近居住的居民较多，厂房密集；施工区较平坦，靠***路有三个出入口。西向靠 D 区、北向靠老厂房各有一个配电房，作为施工电源。在施工现场西向和北向各有一个进水口，办公楼处有一个进水口供给办公楼用水。施工区内无地下输电电缆、通讯电缆或其它地下管线，地下有少量旧基础、井、沟道、洞等,对现场 的 施 工 无 多 大 影 响 。 施 工 场 地 占 地 面 积 较 大 ， 主 要 包 含H、J、K、L、M、N、P 七个区段，施工现场条件复杂，施工时人员、车辆多，布线繁杂。下载后可任意编辑第二章 配电线路设置本工程为*****工程项目，由 H、J、K、L、M、N、P 七个区段组成，总建筑面积约***m2。根据现场的实际情况临时用电分为两个区段供电，第一区段由 H 区、P 区、J 区和临时办公楼等组成，第二区段由 K 区、L 区、M 区、N 区、分包单位加工区和工人生活区等组成，具体分区见下图：2下载后可任意编辑第一区段设置总配电箱 1AP 一台，第二区段设两个总配电箱2AP、3AP。1AP 临时用电总电源由施工区北侧业主提供的电源（电源1）引来，由于 1AP 进线电源引自老厂房配电室，中性点接地采纳 TT系统，而施工现场采纳的是 TN-S 系统，因此 1AP 配电箱的 PE 线需要与施工现场的接地网用-40*4 镀锌扁铁连接，让整个系统变为 TN-S 系统。2AP 和 3AP 临时电总电源由施工区西侧中部业主提供的电源（电源 2）引来。临时用电采纳三相五线制，工作接地线由变压器中性点直接引来。因施工区车辆行人较多，为减少电缆破损和影响现场的施工，电源采纳 VV 电缆沿施工区围墙和公路边缘埋地敷设。在穿越公路时采纳穿钢管保护。在每个施工区段按负荷设置二级配电箱，用电负荷大的设备旁各设置二级配电箱一个。3下载后可任意编辑第三章 用电负荷计算根据相关资料及结合现场情况确定现场总需要系数 KX=0.4，cosφ=0.85。1. 一区用电负荷计算1.1 一区钢筋棚配电箱 1AP1 的计算负荷：编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）1闪光对焊机70120200YC–3*70mm2+2*35mm22钢筋切断机71332YC-3*10+2*6mm23钢筋弯曲机35.716YC-5*4mm24卷扬机112132YC-3*10+2*6mm25木工棚15YC-3*16+2*10mm26备用进线106147200VV-3×70+2×35mm2用电高峰按 106KW 考虑。KX=0.7，cosφ=0.75 tanφ =0.88 Pe=106kwPj= KX*Pe=74.2kwQj=Pj*tanφ=65.3KVARSj=√Pj2+Qj2=96.8KVAIj=S...
