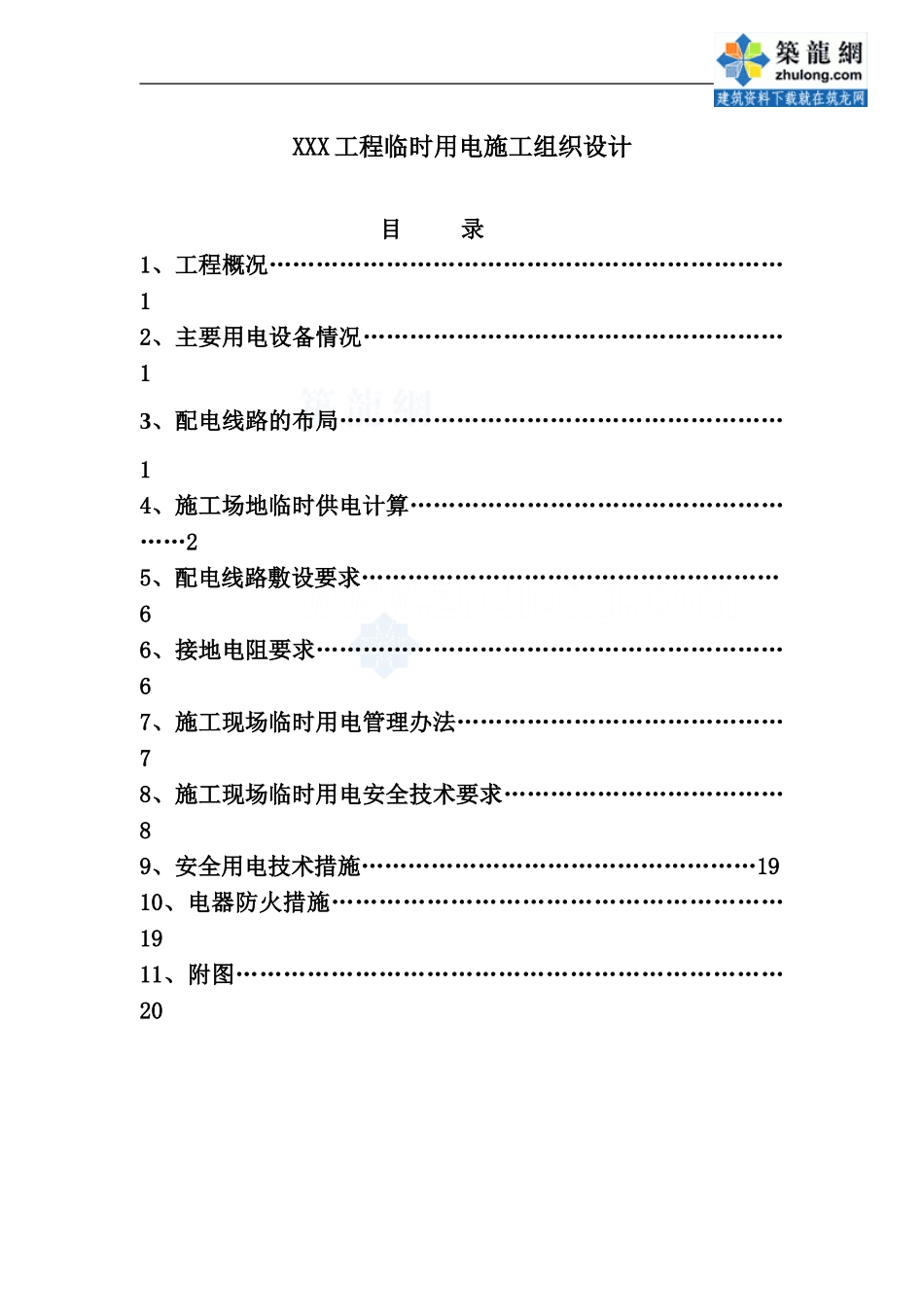

XXX 工程临时用电施工组织设计目 录1、工程概况…………………………………………………………12、主要用电设备情况………………………………………………13、配电线路的布局…………………………………………………14、施工场地临时供电计算………………………………………………25、配电线路敷设要求………………………………………………66、接地电阻要求……………………………………………………67、施工现场临时用电管理办法……………………………………78、施工现场临时用电安全技术要求………………………………89、安全用电技术措施……………………………………………1910、电器防火措施…………………………………………………1911、附图……………………………………………………………20 下载后可任意编辑1、工程概况XXX 工程施工用电主要有以下方面：塔吊、地泵、垂直运输机械、砼振捣机械、钢筋加工机械、生活办公用电等。各种机械设备的功率及负荷分布情况，详见主要施工机械设备用电一览表。本工程现场临时用电依据《施工现场临时用电安全技术规程》JGJ46-2024 布置。2、主要用电设备情况主要施工机械设备用电一览表序号用电设备名称数 量单位用电量（KW）1#配电箱---140.5KW1塔吊1502施工电梯122．531#钢筋加工车间1334生活用电1255楼层用电1102#配电箱---145KW1地泵190(与钢筋对焊机不同时使用)2施工电梯122．53钢筋对焊机11004搅拌机12.55楼层用电1103#配电箱---144.5KW1塔吊1502施工电梯122．532#钢筋加工车间1224加工车间1205办公用电1206楼层用电1103、配电线路的布局：施工场地配电线路和用电设备采纳三级配电、二级保护的原则；第一级漏电保护器安装在总配电柜的分路电源隔离开的负荷侧，第二级漏电保护器安装在三级配电处处的开关箱隔离开关的负荷侧，1下载后可任意编辑其额定漏电动作电流一般不大于 30mA，额定漏电动作时间≤0.1 秒。4、施工场地临时供电计算建筑施工场地临时供电计算包括：选择电源，计算用电总量，确定导线截面面积并布置配电线路。4.1、选择电源根据甲方指定，在施工现场东 165 米处变压器经过合立、市一建两家单位由主电缆引到总配电箱（编号为 O＃）作为本工程施工用电一级配电箱，从该配电箱内引出三根主电缆，形成三个二级配电箱（编号分别为 1＃、2＃、3#）供现场施工及照明使用。见下图4.2、施工场地各段用电量计算 施工现场用电量大体上可分为动力用电量和照明用电量两类。在...
