桥涵基坑施工方案VIP免费

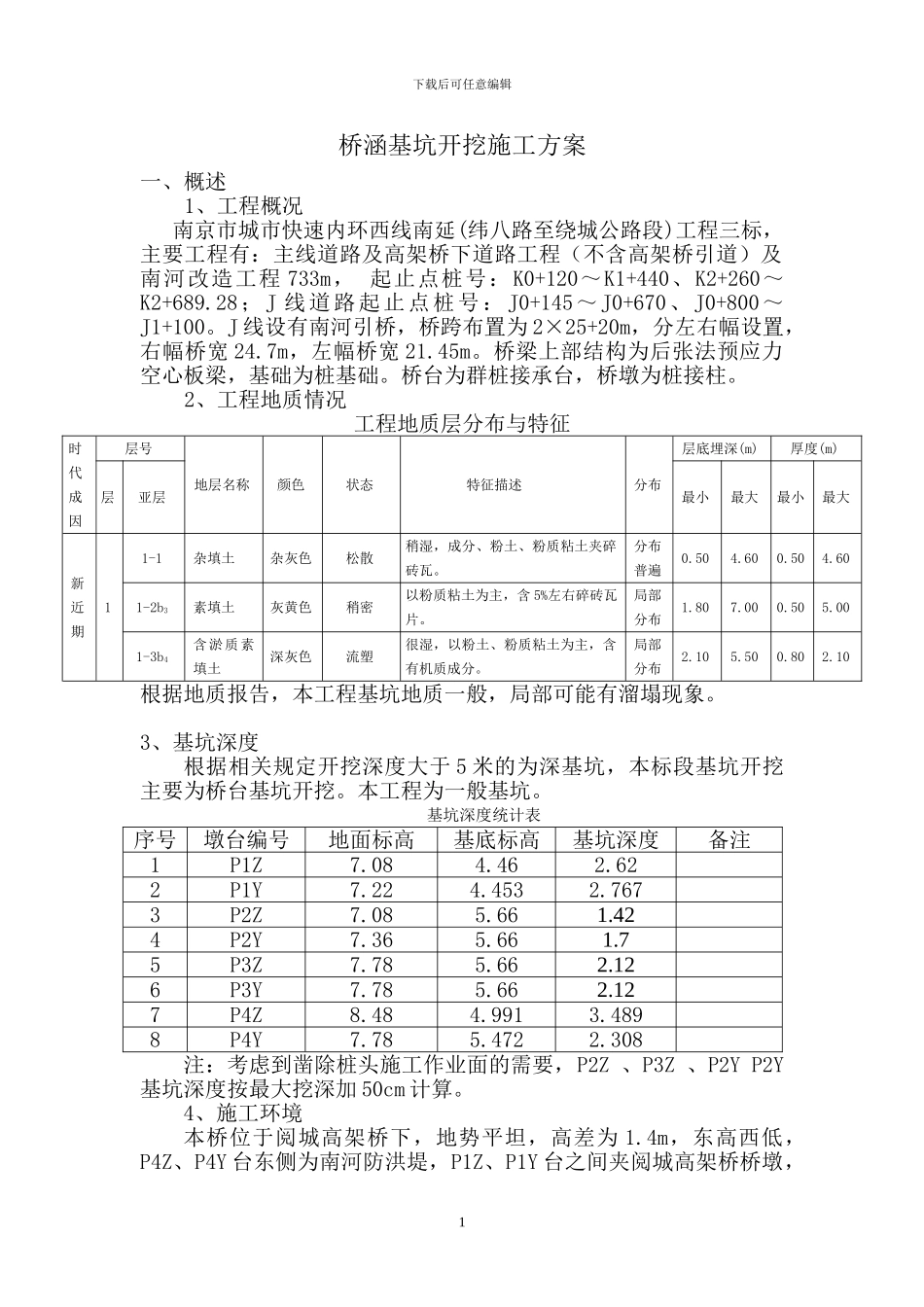

桥涵基坑施工方案_第1页
1/15

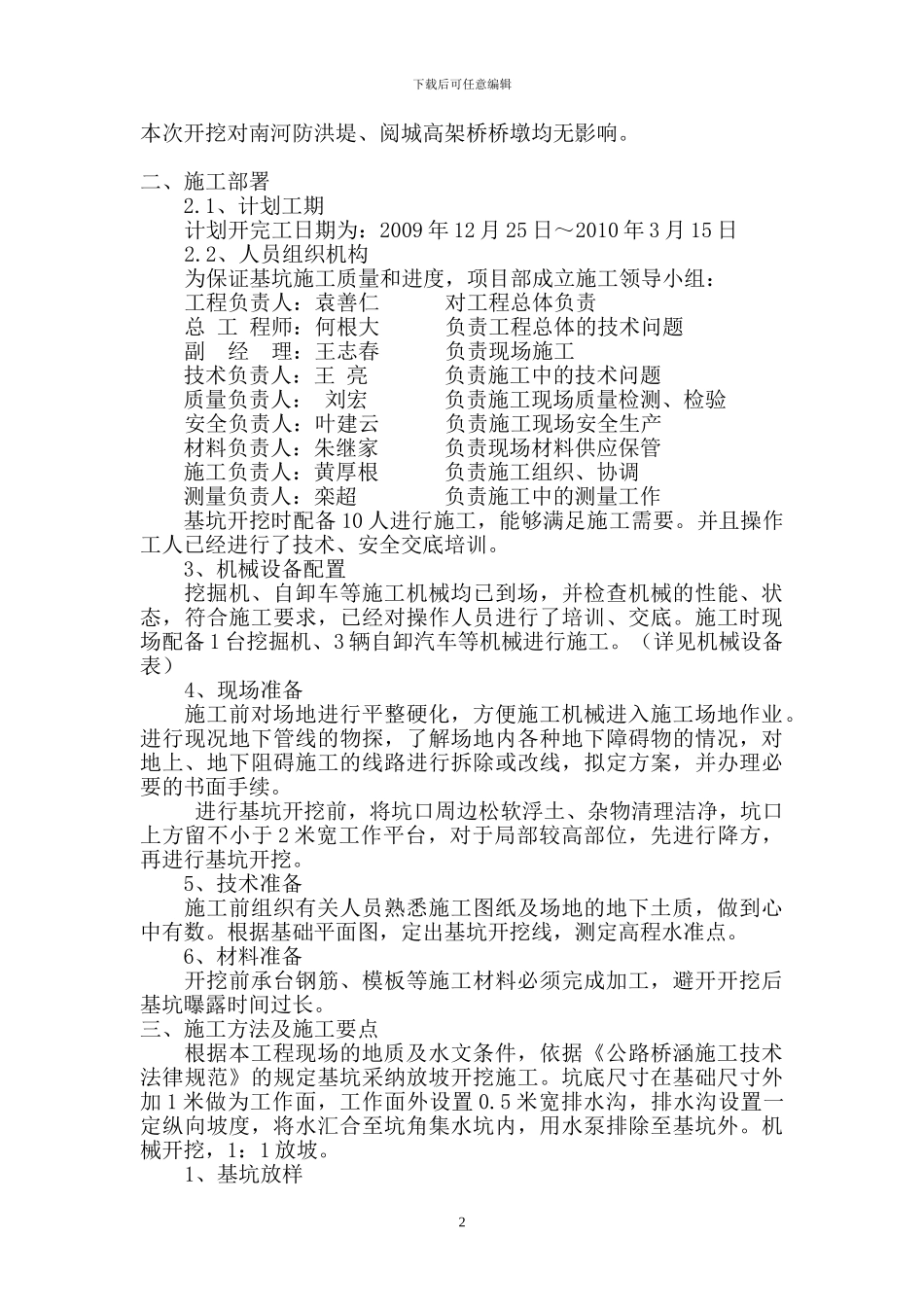

桥涵基坑施工方案_第2页
2/15
桥涵基坑施工方案_第3页
3/15
下载后可任意编辑桥涵基坑开挖施工方案一、概述1、工程概况南京市城市快速内环西线南延(纬八路至绕城公路段)工程三标,主要工程有:主线道路及高架桥下道路工程(不含高架桥引道)及南河改造工程 733m, 起止点桩号:K0+120~K1+440、K2+260~K2+689.28;J 线道路起止点桩号: J0+145~J0+670、J0+800~J1+100。J 线设有南河引桥,桥跨布置为 2×25+20m,分左右幅设置,右幅桥宽 24.7m,左幅桥宽 21.45m。桥梁上部结构为后张法预应力空心板梁,基础为桩基础。桥台为群桩接承台,桥墩为桩接柱。2、工程地质情况工程地质层分布与特征 时代成因层号地层名称颜色状态特征描述分布层底埋深(m)厚度(m)层亚层最小最大最小最大新近期11-1杂填土杂灰色松散稍湿,成分、粉土、粉质粘土夹碎砖瓦。分布普遍0.504.600.504.601-2b3素填土灰黄色稍密以粉质粘土为主,含 5%左右碎砖瓦片。局部分布1.807.000.505.001-3b4含淤质素填土深灰色流塑很湿,以粉土、粉质粘土为主,含有机质成分。局部分布2.105.500.802.10根据地质报告,本工程基坑地质一般,局部可能有溜塌现象。3、基坑深度根据相关规定开挖深度大于 5 米的为深基坑,本标段基坑开挖主要为桥台基坑开挖。本工程为一般基坑。基坑深度统计表序号墩台编号地面标高基底标高基坑深度备注1P1Z7.084.462.622P1Y7.224.4532.7673P2Z7.085.661.424P2Y7.365.661.75P3Z7.785.662.126P3Y7.785.662.127P4Z8.484.9913.4898P4Y7.785.4722.308注:考虑到凿除桩头施工作业面的需要,P2Z 、P3Z 、P2Y P2Y基坑深度按最大挖深加 50cm 计算。4、施工环境本桥位于阅城高架桥下,地势平坦,高差为 1.4m,东高西低,P4Z、P4Y 台东侧为南河防洪堤,P1Z、P1Y 台之间夹阅城高架桥桥墩,1下载后可任意编辑本次开挖对南河防洪堤、阅城高架桥桥墩均无影响。二、施工部署2.1、计划工期计划开完工日期为:2009 年 12 月 25 日~2010 年 3 月 15 日2.2、人员组织机构为保证基坑施工质量和进度,项目部成立施工领导小组:工程负责人:袁善仁 对工程总体负责总 工 程师:何根大 负责工程总体的技术问题副 经 理:王志春 负责现场施工技术负责人:王 亮 负责施工中的技术问题质量负责人: 刘宏 负责施工现场质量检测、检验安全负责人:叶建云 负责施工现场安全生产材料负责人:朱继家 负责现场材料供应保管施工负责人:黄厚根 负责施工组织、协调测量负责人:栾超 负责施工中的测量工作基坑开挖时...
