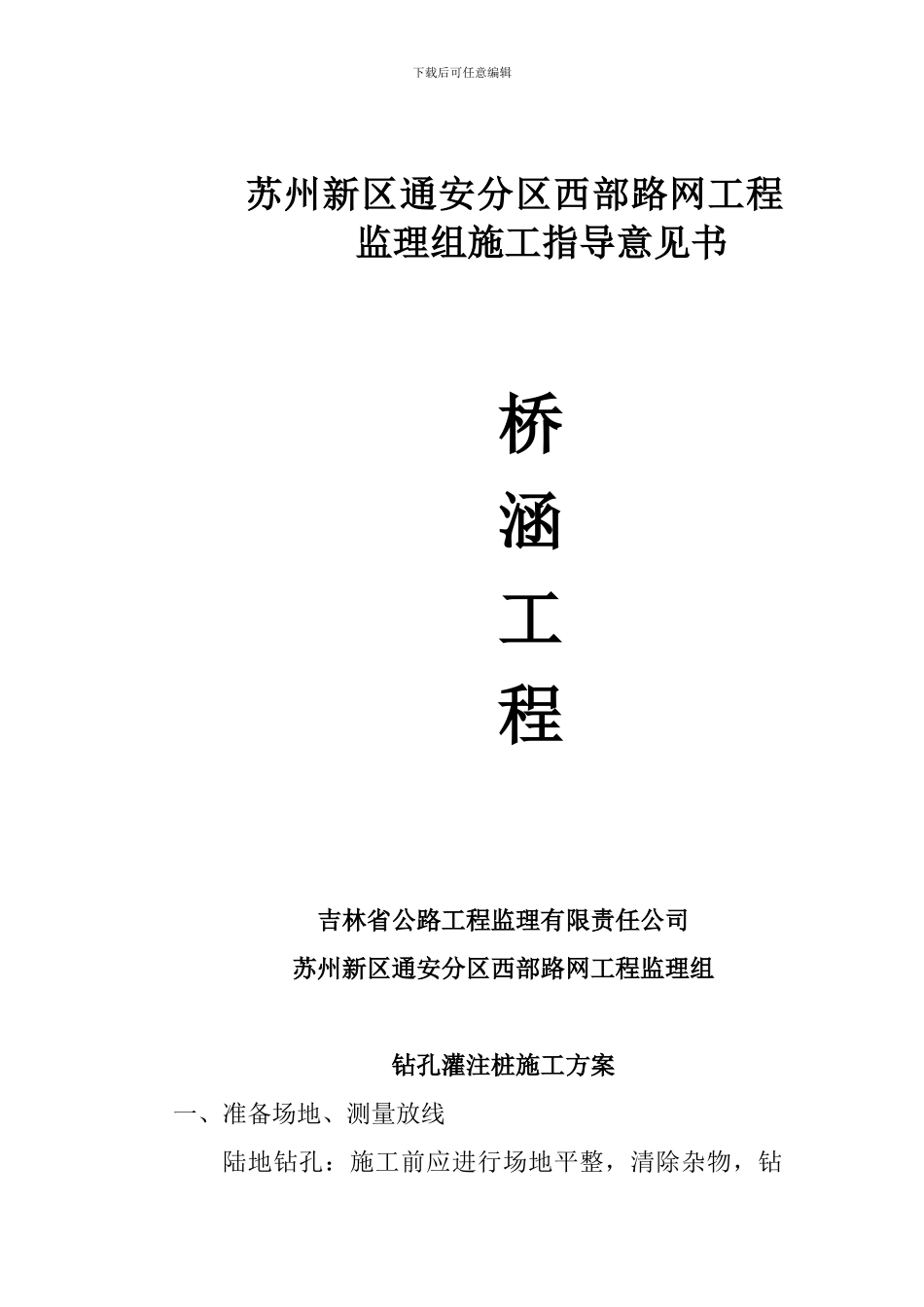

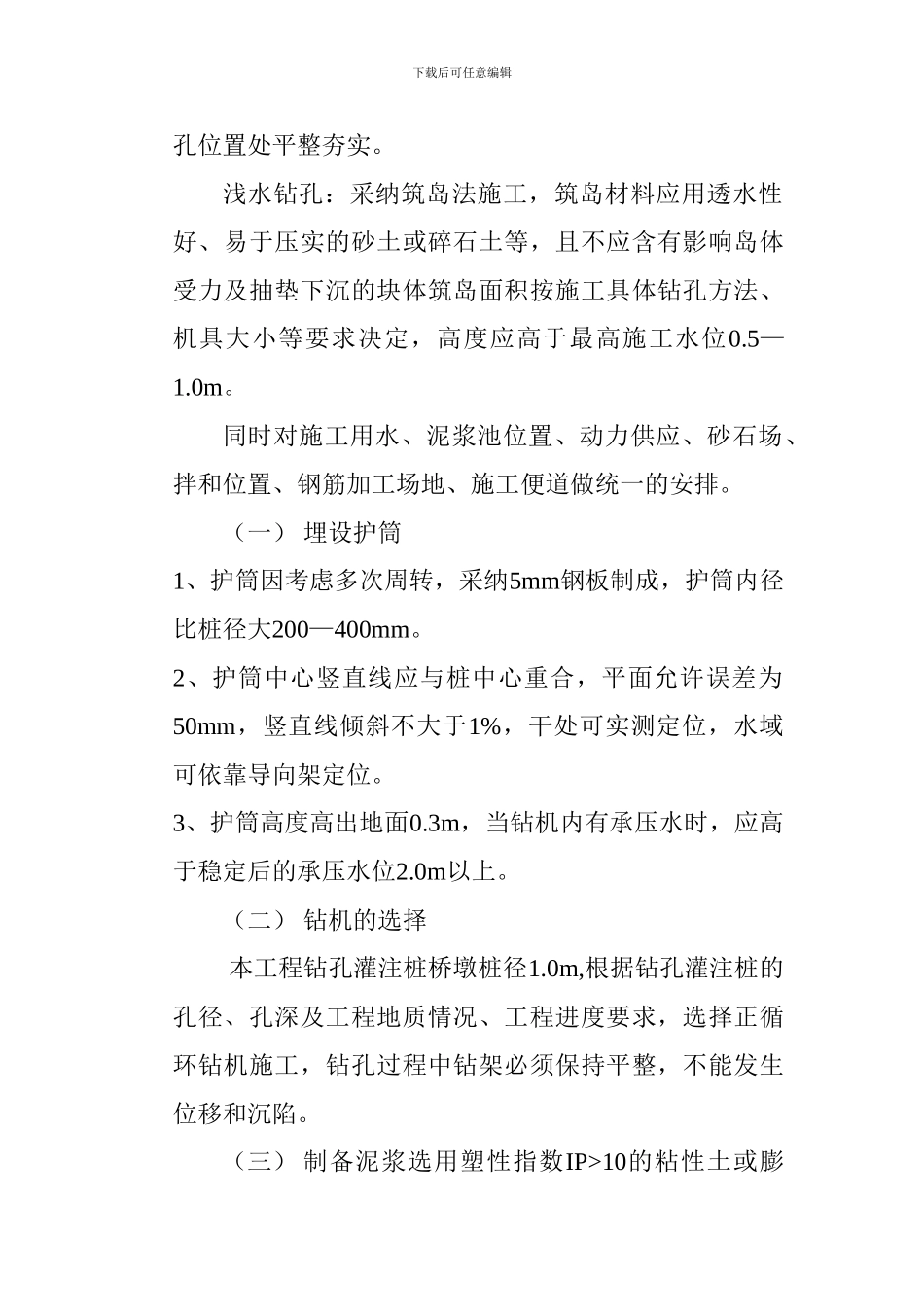

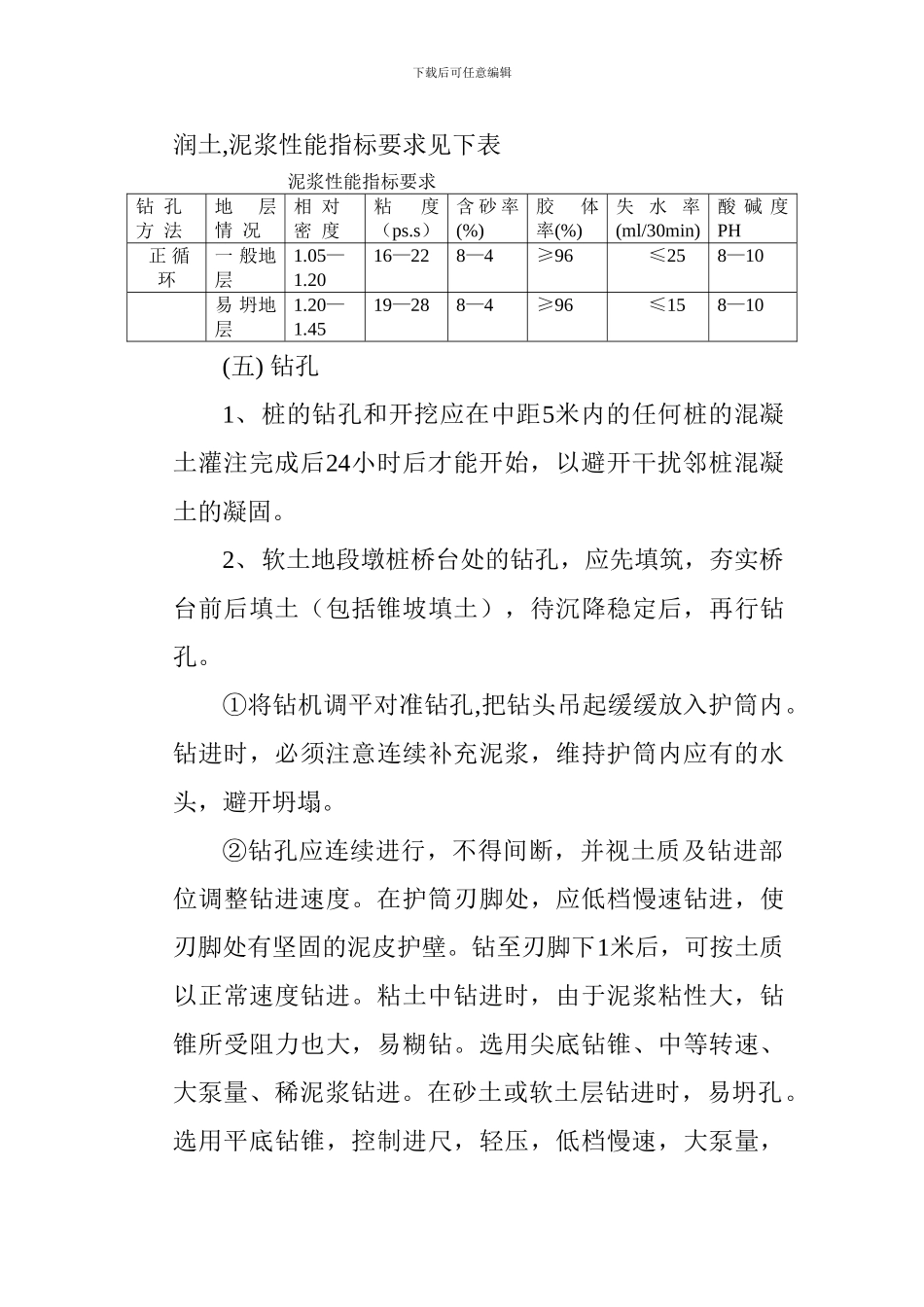

下载后可任意编辑苏州新区通安分区西部路网工程监理组施工指导意见书桥涵工程吉林省公路工程监理有限责任公司苏州新区通安分区西部路网工程监理组钻孔灌注桩施工方案一、准备场地、测量放线陆地钻孔：施工前应进行场地平整，清除杂物，钻下载后可任意编辑孔位置处平整夯实。浅水钻孔：采纳筑岛法施工，筑岛材料应用透水性好、易于压实的砂土或碎石土等，且不应含有影响岛体受力及抽垫下沉的块体筑岛面积按施工具体钻孔方法、机具大小等要求决定，高度应高于最高施工水位0.5—1.0m。同时对施工用水、泥浆池位置、动力供应、砂石场、拌和位置、钢筋加工场地、施工便道做统一的安排。（一） 埋设护筒1、护筒因考虑多次周转，采纳5mm钢板制成，护筒内径比桩径大200—400mm。2、护筒中心竖直线应与桩中心重合，平面允许误差为50mm，竖直线倾斜不大于1%，干处可实测定位，水域可依靠导向架定位。3、护筒高度高出地面0.3m，当钻机内有承压水时，应高于稳定后的承压水位2.0m以上。（二） 钻机的选择 本工程钻孔灌注桩桥墩桩径1.0m,根据钻孔灌注桩的孔径、孔深及工程地质情况、工程进度要求，选择正循环钻机施工，钻孔过程中钻架必须保持平整，不能发生位移和沉陷。（三） 制备泥浆选用塑性指数IP>10的粘性土或膨下载后可任意编辑润土,泥浆性能指标要求见下表 泥浆性能指标要求钻 孔方 法地 层 情 况相 对密 度粘度 （ps.s）含 砂 率(%)胶 体 率(%)失 水 率(ml/30min)酸 碱 度PH 正 循 环一 般地 层1.05—1.2016—228—4≥96≤258—10易 坍地 层1.20—1.4519—288—4≥96≤158—10(五) 钻孔1、桩的钻孔和开挖应在中距5米内的任何桩的混凝土灌注完成后24小时后才能开始，以避开干扰邻桩混凝土的凝固。2、软土地段墩桩桥台处的钻孔，应先填筑，夯实桥台前后填土（包括锥坡填土），待沉降稳定后，再行钻孔。①将钻机调平对准钻孔,把钻头吊起缓缓放入护筒内。钻进时，必须注意连续补充泥浆，维持护筒内应有的水头，避开坍塌。②钻孔应连续进行，不得间断，并视土质及钻进部位调整钻进速度。在护筒刃脚处，应低档慢速钻进，使刃脚处有坚固的泥皮护壁。钻至刃脚下1米后，可按土质以正常速度钻进。粘土中钻进时，由于泥浆粘性大，钻锥所受阻力也大，易糊钻。选用尖底钻锥、中等转速、大泵量、稀泥浆钻进。在砂土或软土层钻进时，易坍孔。选用平底钻锥，控制进尺，轻压，低档慢速，大泵量，下载后可任意编辑稠泥浆钻进。③钻进时，为减...
